DDS信號發生器每通道音調高達50個
Spectrum儀器推出能夠進行快速切換的多音DDS信號發生器
中國北京,，2024年9月25日訊—— Spectrum儀器今日宣布推出96xx系列DDS發生器,。此次發布的新品進一步拓寬了公司旗下的產品組合,。全新DDS系列產品的單輸出通道能夠提供50個正弦載波,，為工程師和科學家生成并獨立控制多音正弦信號提供了全新的方法,。DDS是“直接數字合成”的縮寫,，這種強大的技術被用于生成高純度信號（通常為正弦波核心,，也被成為載波或音調）,，并能夠在輸出頻率和精細頻率分辨率之間快速切換,。全新系列產品可生成多種音調,，能夠覆蓋200 MHz以下的頻率范圍。對于生物醫學,、通信,、半導體和量子科學等對獨特敏感信號源要求極高的行業，新品無疑成為了最佳選擇,。
https://v.youku.com/v_show/id_XNjQyNTc0NzY4OA==.html
96xx系列產品共有12種不同型號,，分為PCIe卡、PXIe模塊和以太網儀器三大形狀因素,。一個單獨的PCIe卡或PXIe卡能夠生成多達50種低相位噪聲可變頻率音調,，支持4個通道,。獨立的以太網儀器可提供2至24個通道。對于需要超過50個音調的應用,，可以選擇支持300個音調的NETBOX設備,，或者通過Star Hub同步模塊連接多張卡片能夠支持多達400個音調。所有產品型號均提供集成輸出放大器,，編程信號幅度為±2.5 V,，50 歐姆負載或高阻抗下±5 V。
快速修改參數
與傳統信號發生器不同的是,，新產品能夠通過速度改變音調的特性,。客戶可以對新產品自由編程,，只需幾個簡單的指令幾乎可以實現即時更改,。用戶可以在運行時或通過預加載的DDS命令序列為音調的頻率、幅度和相位以及幅度斜率和頻率斜率進行設置,。新產品的板載內存中可以存儲數百萬個DDS命令,。外部觸發、內部定時器或者即時修改命令都可以更改設置,。更改過程中不會出現傳輸抖動或故障,，命令序列的定時分辨率僅為6.4納秒。
DDS對測試與測量,、通信和量子領域的波形控制
用戶可以使用編程方式通過96xx系列DDS發生器生成波形序列,、頻率掃描或各種頻率和輪廓的精細可調節參考信號。該技術在工業,、醫學成像系統,、網絡分析甚至通信技術領域都有應用，其中數據采用載波上的相位和頻率調制進行編碼,。另一個應用是通過AOD和AOM控制激光,，這種做法在量子實驗中很常見。用戶只需用幾個簡單的命令就可以在高速下控制激光,。這與使用任意波形發生器（AWG）并需要進行大數據陣列計算的方法不同,。用戶可以發出一系列斜率命令來控制和使用S形或自定義形狀的頻率轉換，自定義脈沖包絡,，AM或FM調制等高級功能,。
96xx系列產品包含12種不同的DDS發生器，能夠在同一個輸出通道上產生多達50個正弦波核心,。
上圖顯示了這50個核心在頻率域中的分布情況,。
系統集成
96xx系列DDS信號發生器能夠在Windows或Linux操作系統下運行，可通過C++、Python,、C#,、JAVA、LabVIEW,、MATLAB以及高級Python API進行編程,，為用戶提供了極大的便利。
設備二合一
當需要生成更復雜的波形時,，96xx系列還可以變身為功能齊全的任意波形發生器（AWG）,?？蛻糁恍柰ㄟ^(guò)一個固件選項即可將DDS發生器切換為AWG,，它能夠在所有激活通道上同步重放任意波形。該產品支持的操作模式包括單次,、循環,、單次重啟、多次重放,、門控重放,、FIFO流式傳輸或序列重放。

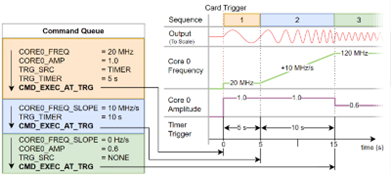

在DDS模式下,，只需使用少量命令即可生成正弦波（橙色方塊）,、加快頻率（藍色方塊）和降低振幅（綠色方塊）
產品現已上市
96xx系列DDS發生器現已上市，享有五年質保,?？蛻魧⑾硎苊赓M(fèi)的軟件和固件更新，以及來自Spectrum儀器工程團隊提供的產品終身服務,。
關于坤馳
坤馳科技是專注于數據采集,、模塊化儀器、異構計算與邊緣智能系統的高科技公司,，致力于為工業,、科研、航空航天等領域提供優質數據采集與信號處理方案,。公司始運營于2008年,，總部位于北京市海淀區中關村軟件園區。通過搭建優質模數數據采集平臺,、組網互聯產品,，為用戶構建“云-網-邊-端”信號采集與監測解決方案。同時坤馳科技具備全球視野,，國際上與多家業內知名企業合作:德國Spectrum,、法國ApisSys、瑞典SPDevices、美國SignalCore等,。
更多詳情,，請咨詢服務熱線：400-000-4026/010-82894332
網址：http://jtyykv.cn/
高達 200 MHz 的 16 位 DDS 發生器
>>>
• 快速 16 位 DAC，帶有基于 FPGA 的 DDS
• 在 PCIe,、PXIe 或以太網上提供,，具有多達 24 個通道
• DDS 頻率 DC 至 200 MHz
• 本機 DDS 命令：頻率、幅度,、相位,、頻率斜率、幅度斜率,、等待觸發,、數字輸出
• DDS 命令可以以 6.4 ns 的間隔發出
• 輸出電平±80 mV 至 ±2.5 V，50 Ω（±160 mV 至 ±5 V,，高阻抗負載）
• 固定觸發器到輸出延遲
• 巨大的板載內存,，每 4 個通道可處理 5.12 億個 DDS 命令
