高速數據采集廣泛應用于如雷達信號處理等諸多領域。隨著現場信號采集速率和處理器性能的不斷提升,高速數據采集需要越來越高的數據傳輸速率將現場數據傳輸?shù)接嬎銠C(jī)中進行處理,。因此,，數據的高速傳輸技術也以成為制約數據采集系統性能的重要因素。PCI Express(PCIe)總線作為新一代的I/O局部總線標準,以其高效的數據傳輸效率,，良好的兼容性和擴展性,逐漸取代PCI和AGP等傳統總線,成為新的局部總線工業標準,。PCIe總線技術為高速數據采集系統提供了高效的數據傳輸?shù)募夹g(shù)支持,使高速數據采集設備的開發得以迅速發展和應用。

PCI Express是所有當前基于PC系統的標準平臺。目前市場上高性能的主板通常具有兩個以上的PCIe插槽,，PCIExpress總線是點對點連接,，可為每個插槽提供全速數據流傳輸。

PCIex8 Gen2接口在選定的主板上,，速度超過3GByte/s,，最高達到3.4GByte/s，PCIex8 Gen3,，速度超過5GByte/s,，最高達到7GByte/s。板載內存完全用作FIFO緩沖區,，即使在并行PC活動下,，也可確保長時間獲得最大吞吐量,，輕松實現例如250MS/s的四通道16位采集的無間隙流傳輸,。將SSD RAID陣列與專用RAID控制器配合使用，甚至可以將數據連續存儲到磁盤陣列中,。

簡介

PCI-Express(peripheral component interconnect express)是一種高速串行計算機擴展總線標準,，它原來的名稱為“3GIO”，是由英特爾在2001年提出的,，旨在替代舊的PCI,，PCI-X和AGP總線標準。

PCIe屬于高速串行點對點雙通道高帶寬傳輸,，所連接的設備分配獨享通道帶寬,，不共享總線帶寬，主要支持主動電源管理,，錯誤報告,，端對端的可靠性傳輸，熱插拔以及服務質量(QOS)等功能,。

互連

PCI Express設備通過稱為互連或鏈路的邏輯連接進行通信,。鏈路是兩個PCI Express端口之間的點對點通信通道，允許它們發送和接收普通PCI請求（配置,，I / O或存儲器讀/寫）和中斷（INTx,，MSI或MSI-X）。在物理層面上,，一條鏈路由一條或多條通道組成,。低速外設（例如802.11 Wi-Fi卡）使用單通道（×1）鏈路，而圖形適配器通常使用更寬更快的16通道鏈路,。

PCIe標準

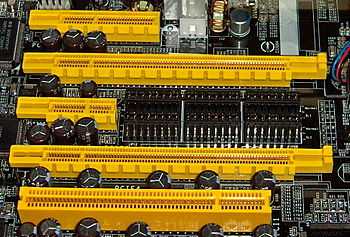

PCI Express卡適合其物理尺寸或更大的插槽（使用×16作為最大的）,，但可能不適合更小的PCI Express插槽;例如，×16卡可能不適合×4或×8插槽。一些插槽使用開放式插座來允許物理上更長的卡,，并協商最佳的電子和邏輯連接,。卡本身設計和制造各種尺寸,。例如,，以PCI Express卡形式出現的固態驅動器（SSD）通常使用HHHL（半高，半長）和FHHL（全高,，半長）來描述卡的物理尺寸,。

PCIe高速采集卡

PCIe高速采集卡，是雷達,、通信,、衛星、Lidar,、光電倍增管以及光纖傳感等領域進行信號采集和分析的理想工具,，板載FPGA具備實時信號處理能力，支持用戶自定義邏輯開發,。板卡提供快速的PCIex8數據傳輸接口,，以及靈活配置的硬件組合，獲得性能,、功耗和成本之間的最佳平衡,，尤其適合于實驗室以及場外計算機場合。

坤馳科技作為高速數據采集和處理的專業廠商,，提供成熟的PCIe板卡產品,。PCIe高速采集卡具有以下幾種特點：

• 通用性強，功耗低,，易于集成到各類商業,、工業系統中。

• 基于強大的Xilinx FPGA V7,，K7,，KU平臺，可實現靈活控制與信號處理,。

• 按需搭配可擴展的PC系統,， 從低成本、低端到高性能,、 多處理器,、多核的自由選擇。

• 多種觸發模式,、內外參考時鐘,、常用算法固件,，信號捕捉更高效，精準,。

• PCIe2.0/3.0總線與主板之前極速傳輸,，能夠?qū)?shù)據非常快速地流式傳輸?shù)絊SD陣列,。

坤馳科技PCIe采集卡支持環形緩沖采集模式,，F(xiàn)IFO采集模式及多次觸發采集模式。支持多種觸發模式,，包括軟件觸發,，內部脈沖觸發，通道觸發,，外觸發,。

定制選項

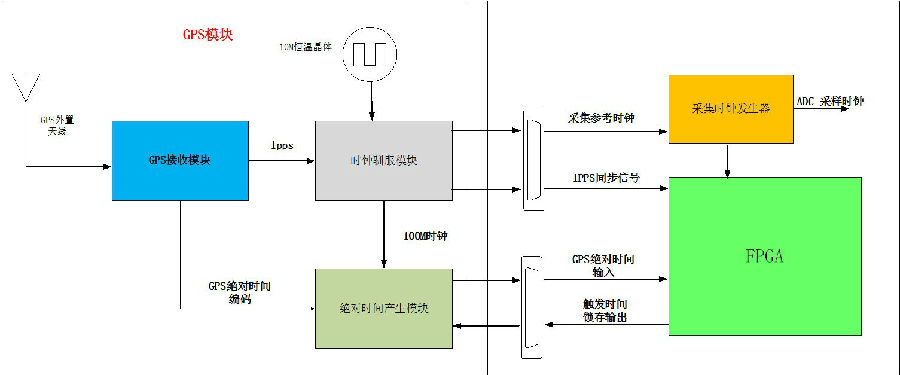

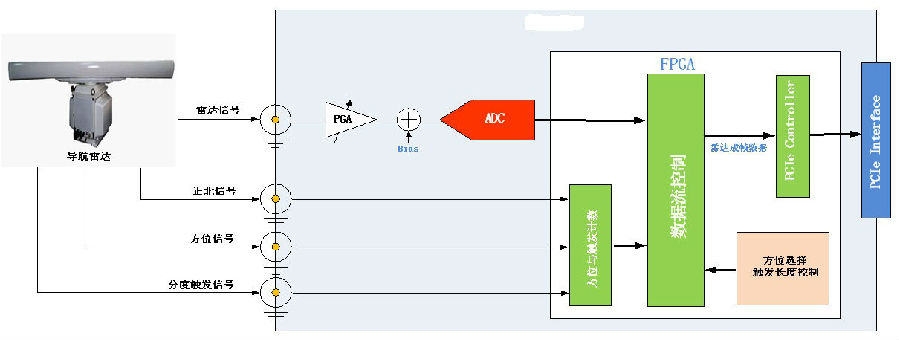

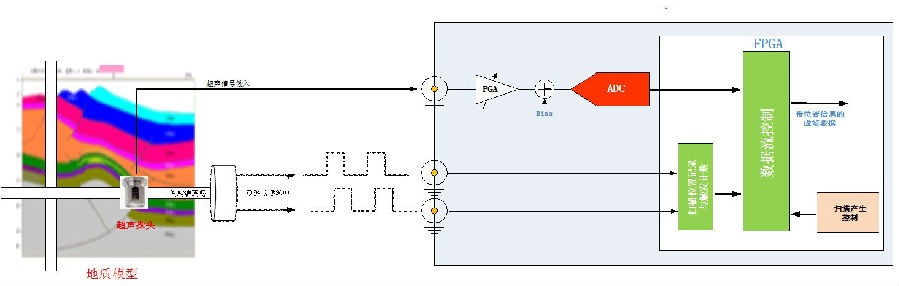

高級觸發:GPS同步觸發、導航雷達觸發,、掃描系統觸發,、占空比觸發、超長預觸發,。

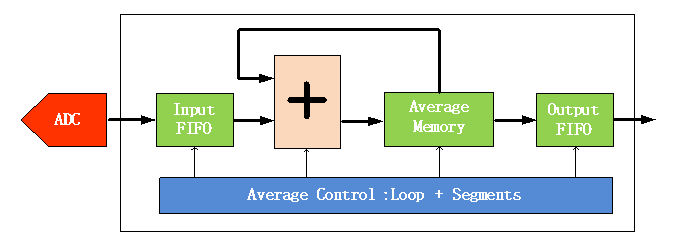

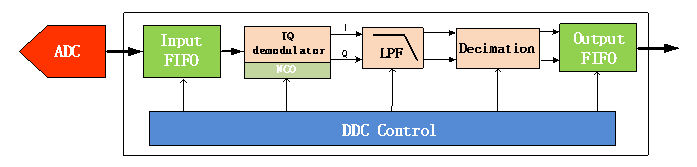

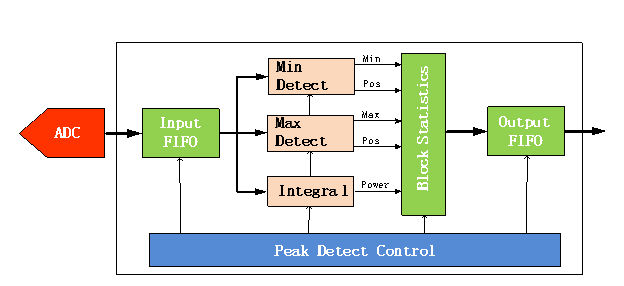

高級固件：累加模塊,、峰值檢測模塊,、DDC模塊

坤馳目前的PCIe高速采集卡包括：

DC耦合類：

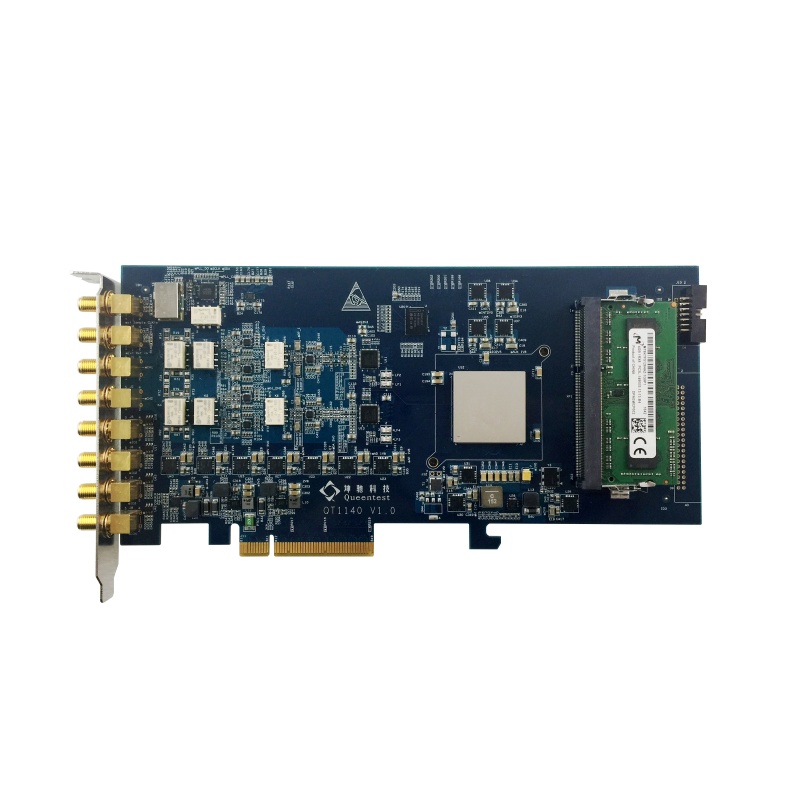

QT1140，1/2通道,，14/16bit,，125MS/s采樣率，DC耦合

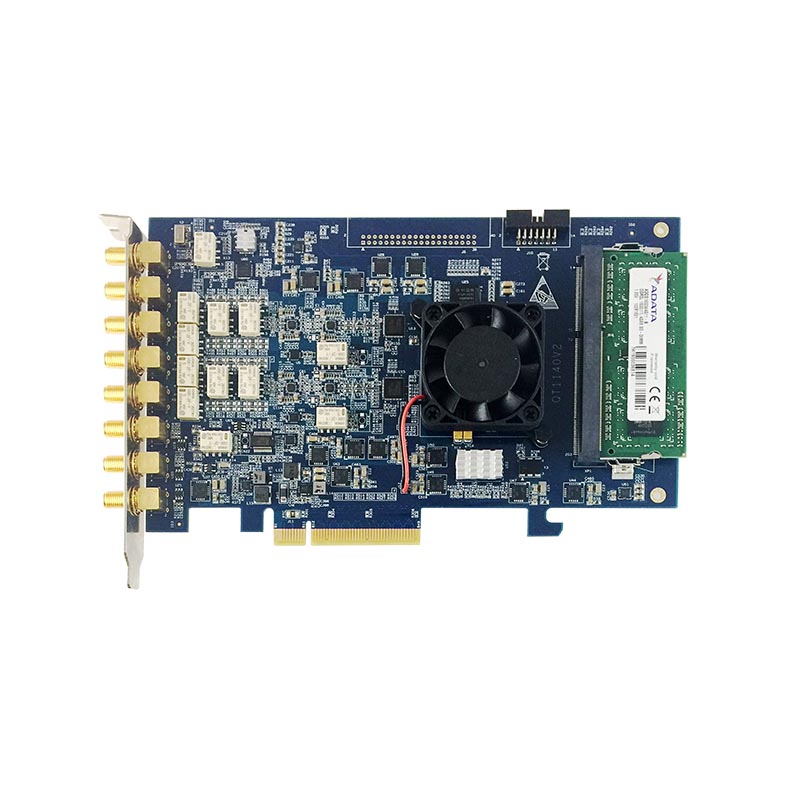

QT1140V2,，1/2通道,，14/16bit，125MS/s采樣率,，DC耦合,，高阻輸入

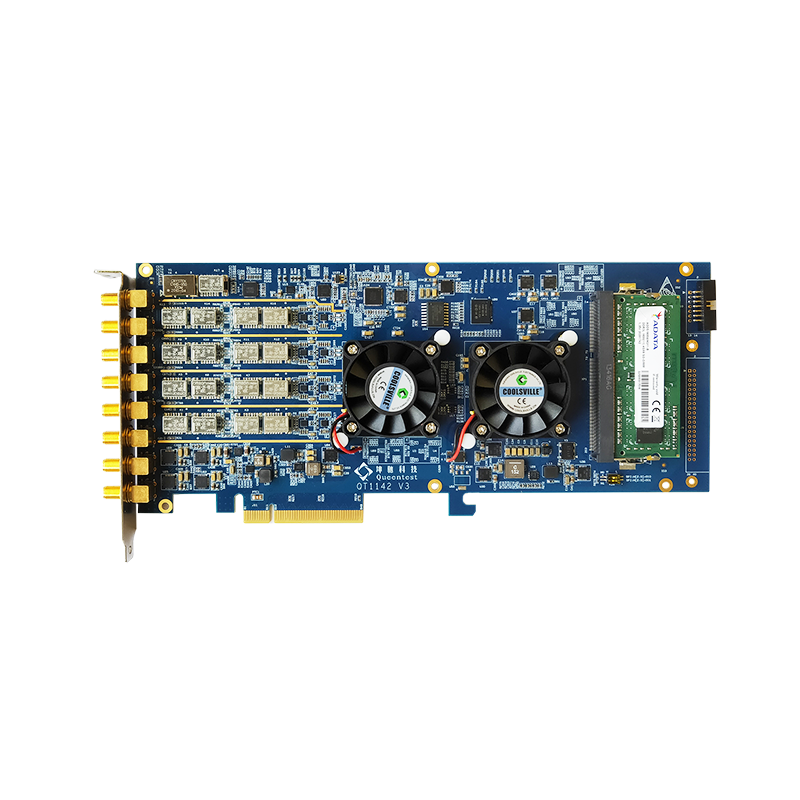

QT1142，1/2通道,，8bit,，2.5G/1.25GS/s采樣率，DC耦合

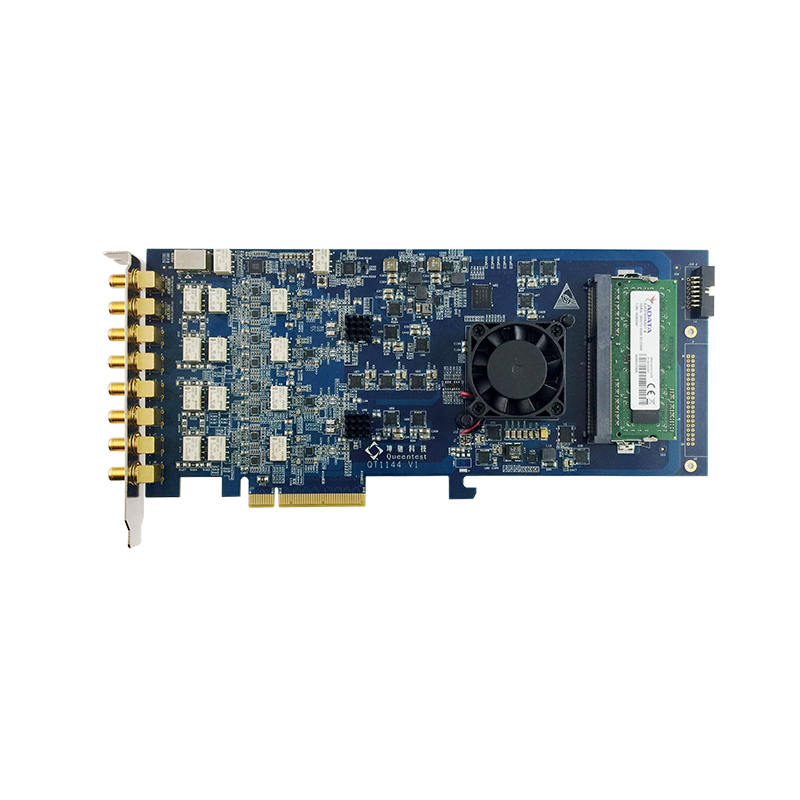

QT1144,，1/2/4通道,，14/16bit，250MS/s采樣率,，DC耦合

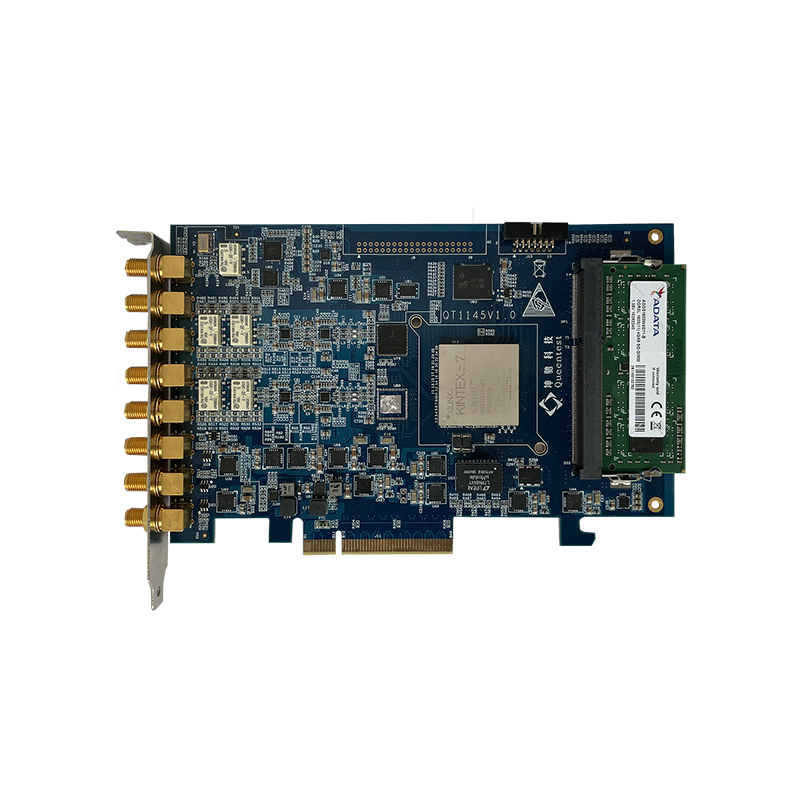

QT1145,，1/2通道,，14bit，500MS/s采樣率,，DC耦合

QT1146,，1/2通道，14bit,，2GS/s采樣率,，DC耦合（設計中）

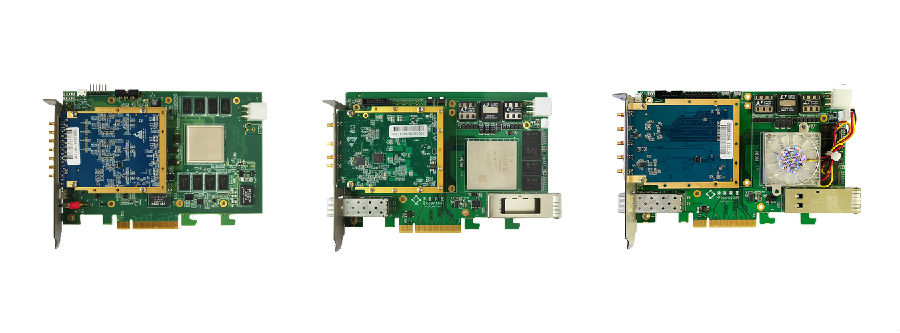

QT1156，4通道,，16bit,，5MS/s采樣率（這個需要放張扣了子卡的）

AC耦合類：
