您的當前位置：首頁 » 資訊中心 » 技術動態 » 12路數據同步脈沖計數系統

12路數據同步脈沖計數系統

返回列表 來源：坤馳科技 查看手機網址
掃一掃!12路數據同步脈沖計數系統掃一掃!
 瀏覽：- 發布日期：2016-05-16 09:47:00【大 中 小】

12路同步脈沖采集計數系統可以完成12路數據的同步脈沖采集,、計數以及實時存儲等功能,。系統采用3塊4路高性能脈沖數據采集計數板卡與star-hub實現12通道同步工作,。同步數據包括單個板卡通道之間的同步和多個板卡之間的同步，同步后的數據先存儲在板載DDR3,，再通過PCIe接口把數據傳輸?shù)缴衔粰C。系統前端具備輸入范圍自適應輸入范圍調節功能,，可精確采集各種不同幅度的脈沖信號,。
12路同步脈沖采集計數系統適用于實驗室振動狀態脈沖計數、在線檢測,、噪聲檢測,、溫度試驗、環境試驗,、雷管引爆延遲時間檢測等,。
北京坤馳科技有限公司基于數據采集與控制部分，為用戶提供一整套解決方案,，涉及到脈沖信號的采集,、存儲與處理。

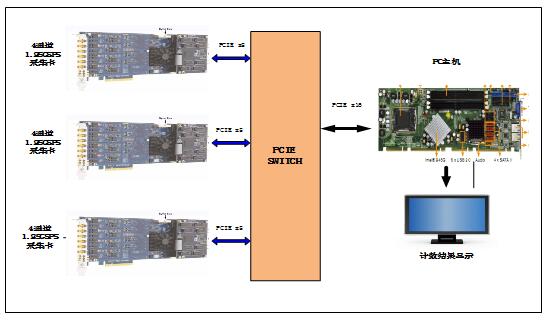

系統框圖

德國Spectrum公司：3塊 M4i-2212-exp  PCIE總線的數據采集卡：

l 單板4通道同步脈沖信號采集技術,。

l 8bit采集精度,，
l 采樣率可調： 1.25Gsps/4通道、2.5Gsps/2通道,、5Gsps/1通道,。
l 波形時間的Dead time：64 ns
l 帶寬 500MHz
l 板上內存：4GSample
l 可調增益設置：±200 mV, ±500 mV, ±1 V, ±2.5 V。
l AC/DC輸入可設置。
l PCIE x8 總線,，連續數據傳輸率＞2.8GB/s,。
l 支持多板同步采集級聯。
l 固件選擇：脈沖計數

采集模塊

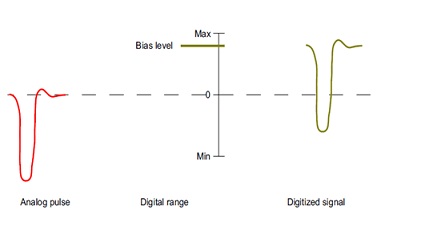

l 依據信號大小可設置4檔不同的增益范圍,，達到充分利用AD前端范圍的效果,。可選范圍為±200 mV, ±500 mV, ±1 V, ±2.5 V,。

調節效果：

效果圖

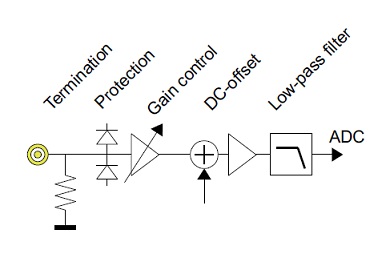

專門的硬件電路設計：

硬件電路設計

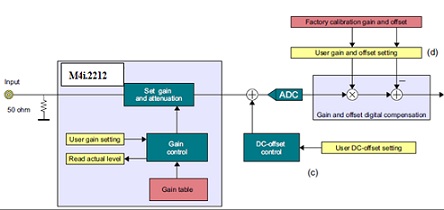

控制邏輯如下：



控制邏輯



同步模塊：

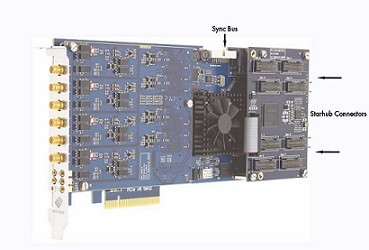

Spectrum 提供start-hub功能,，通過獨有的數據同步和補償功能,，能精確的同步多塊采


集板卡,，使多塊板卡在統一的時鐘和觸發系統下工作，并保證各個通道間小的誤差,。

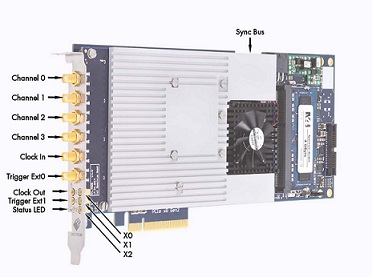

高速數據采集卡

Star-hub同步模塊特征：


l 大支持8塊M4i系列板卡同步工作,。

l 同步分發多板的時鐘和觸發。

l 同步精度及穩定性好。

l 采集板卡自動識別同步模塊，簡單易用,。

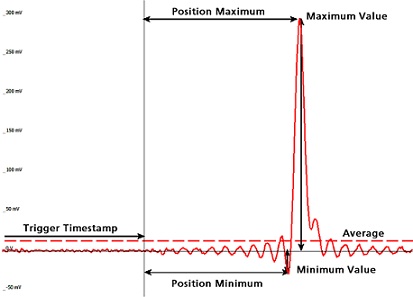

脈沖計數功能：


在板卡FPGA上開發了高效的脈沖計數功能,，降低了PC的負擔并提升了脈沖計數時間,，如下

圖所示,，板卡可通過檢測脈沖的小值來確定脈沖個數,，并可以輸出每個脈沖小值的位置和

時間信息,，以及脈沖統計個數,。



脈沖計數

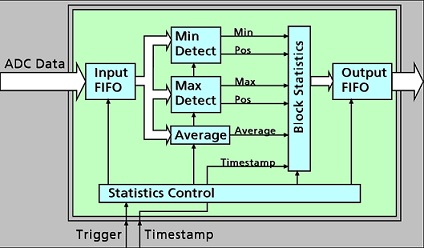

脈沖計數原理如下圖：

脈沖計數原理

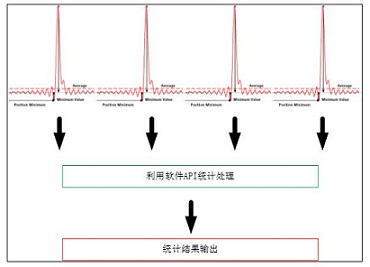

軟件API計數原理：



軟件API計數原理

專業處理軟件：

 專業處理軟件

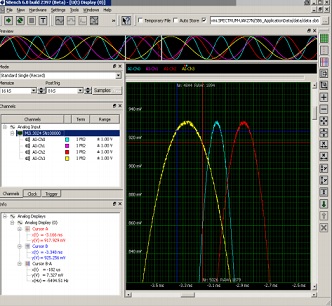

Spectrum公司提供完整的軟件開發平臺，具備二次開發API函數和豐富的例程。并提供集成應用程序SBench6，可以完成多塊采集模塊集成控制和生實時波形顯示：

 軟件操作界面如下：

軟件操作界面


l 支持用戶二次開發的C/C++程序設計,，用戶可以編程實現讀寫文件操作,，保存采集的數據

二次開發 數據采集

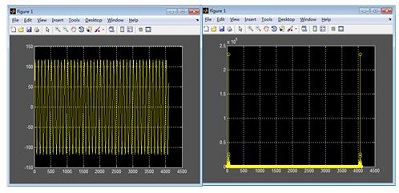

l 支持用戶二次開發的matlab程序,，使用戶可以采集顯示數據

采集顯示數據




序號

型號

描述

數量
1
用戶自選
PC機
1
2
M4i-2212-exp
PCIe接口采集卡
3
3
M4i.xxxx-SH16
Star-Hub連接器
1

該12路同步脈沖計數系統硬件規格高,、軟件操作方便,，能夠完美實現脈沖信號的檢測和計數任務,，相關功能都得到了多方實踐的驗證,。
