在寫完DDR2的邏輯之后這段時間在寫DDR3的邏輯。下面淺談一下DDR3與DDR2的區別,。

  簡單地說,，DDR2和DDR3的主要區別是，DDR3能夠達到DDR2兩倍左右的外部傳輸速度,，這是因?yàn)殡S著計算機內部總線的傳輸速度的提升,，DDR2的速度已經無法滿足新的計算機系統對內存?zhèn)鬏斔俣鹊囊罅恕，F(xiàn)在主流的DDR2能到達的速度是800MHZ,，而DDR3可以達到1600MHZ,。

  在編寫控制邏輯時，DDR2與DDR3的控制信號也略有不同,。如下圖所示,。

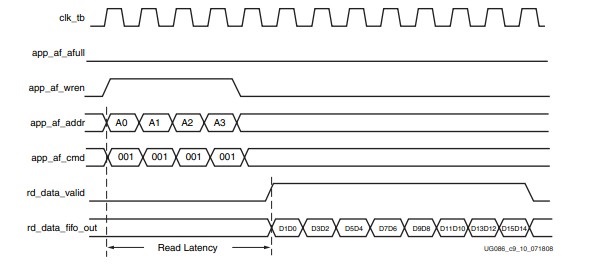

圖DDR2讀時序圖

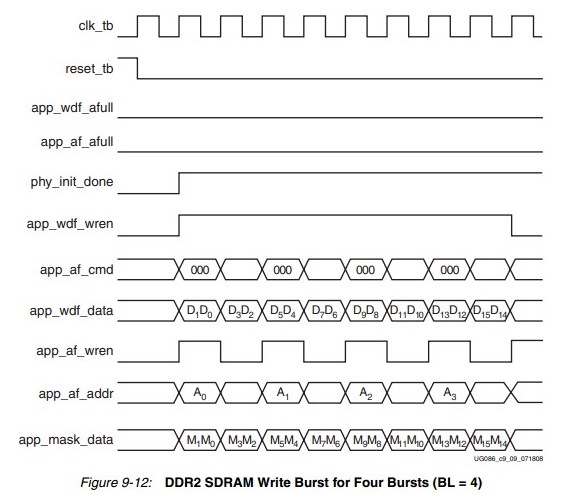

圖DDR2寫時序圖

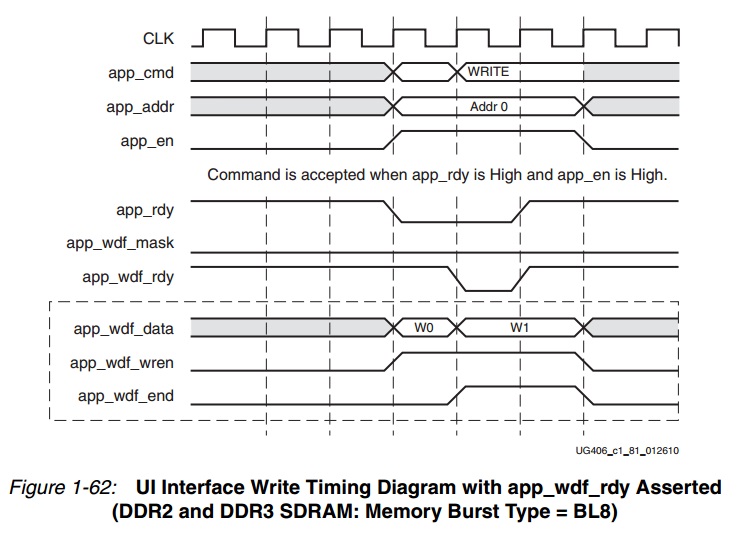

圖DDR3寫時序圖

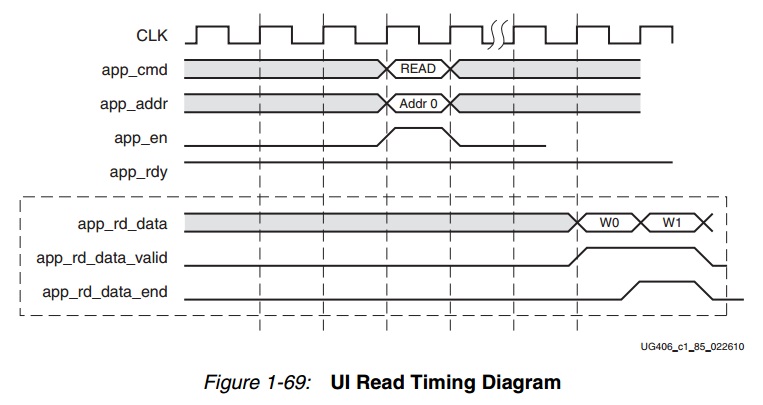

  圖DDR3讀時序圖


  整體上看，DDR3的用戶接口中將DDR2的app_wdf_afull和app_af_afull更換為app_wdf_rdy和app_rdy,；他們的作用還是大致相同的。此外DDR3還增加了額外的握手信號,，如app_wdf_end和app_rd_data_end,。App_wdf_end用來指示突發寫操作的后一個數據、app_rd_data_end用來指示數據讀取時,，突發操作的后一個數據,。

  當然，DDR3的速度比DDR2提升將近一倍,。

  為了我們共同的目標“做專業的高速數據采集廠商”而共同努力,！
