您的當前位置：首頁 » 成功案例 » 中子信號探測系統_ 原子能研究院

中子信號探測系統_ 原子能研究院

返回列表 來源：坤馳科技 查看手機網址
掃一掃!中子信號探測系統_ 原子能研究院掃一掃!
 瀏覽：- 發布日期：2015-09-27 21:08:00【大 中 小】

  1.硬件要求：

  兩通道輸入,，信號輸入為0-5V數字信號,。
  FPGA主板采用單片xilinxV6FPGA,，支持xc6vlx240t-lff1156,，兼容xc6vlx130t-lff1156。
  板載FLASH配置FPGA,，通過JTAG配置FPGA,。
  數據由RS232輸出,。
  信號輸入端口帶6VBreakdown電壓ESD保護,。

  2.系統原理

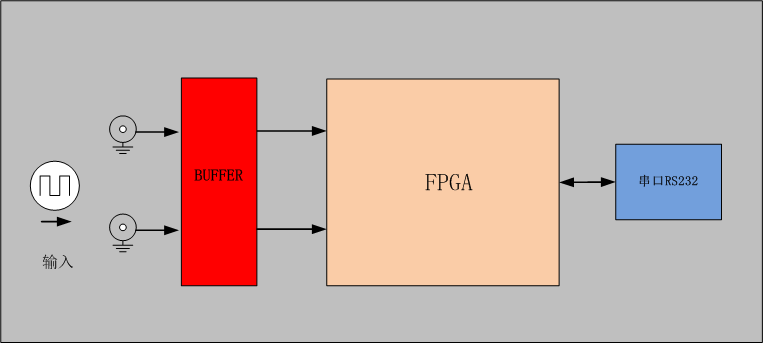

中子信號探測系統原理圖



  整個系統采用子母卡形式,，采集子板通過buffer采集數字信號,，然后由主板FPGA做邏輯算法，終由載板通過RS232輸出檢測數據,。
  信號輸入為5VTTL電平或者脈沖,，需要轉換成，可選擇兩種方案：

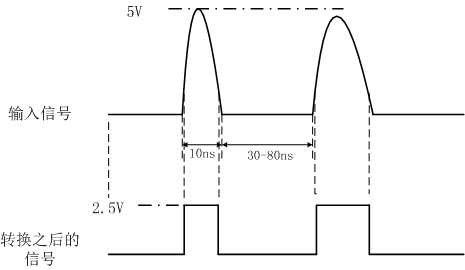

  ①5VTTL轉2.5V,，可采用電平轉換驅動器或者CPLD,。5V轉2.5V的buffer，可選用TI的SN74LVC2T45（140Mbps）,，CPLD可選用XILINX的XC9500XL系列的XC9536XL-7VQ44C,。如下圖：



中子信號探測系統



  ②5VTTL轉LVDS，采用TTL轉LVDS芯片,，可選用TI的四路DS90C032TM（>155.5Mbps）或者M(jìn)AXIM的單路MAX9164（200Mbps）,。
