1,、簡介
- 局部放電的檢測對于電力設備運行的安全，避免突發性故障的發生及其重要,。坤馳科技的高速數據采集卡具備高采樣率,、高分辨率、寬帶寬等特點,，可以滿足對放電信號的實時采集與分析,，是局部放電檢測系統的重要組成部分。
- 同時,，坤馳科技的數據回放卡（任意波形發生器,，AWG）可以生成復雜信號，模擬局部放電信號特征,，對局部放電的研究有極大的幫助,。
2、定義與原理
- 內部局部放電：在介質內部或介質與電極之間的氣隙放電,，都屬于內部局部放電,。放電的特性與介質的特性和氣隙的形狀、大小,、位置以及氣隙中氣體的性質有關,。氣泡壁四周都為介質。
- 表面局部放電：放電過程與內部放電相同,，不同為氣泡壁只有一邊為介質,，另一邊為導體。
- 氣暈放電：發生在 導體周圍都是氣體的情況下
3,、危害
局部放電的能量雖然很小,，但它會使絕緣材料老化，隨著介質放電的通道逐漸增長,，終可能使整個絕緣擊穿或閃絡,。
局部放電對絕緣的危害主要表現為:
(1) 由僅在局部放電區域內存在的具有強化學作用的活性基團，這些活性生成物以及在放電作用下形成的聚合物支鏈的活性基團與氣體介質的氧或與由局部放電造成的其它活性物質相作用,，腐蝕絕緣體,，使聚合物氧化,。
(2) 放電點處介質發熱可達到很高的溫度，長期放電的部位很易被燒焦或化,。溫度升高會產生熱裂解,、氧化裂解，同時溫度提高會增大介質的電導和損耗,，由此產生惡性循環,，加速熱老化。
(3) 放電過程產生的電子或離子能量很高,，在電場作用下撞擊介質表面,，可能打斷絕緣體的化學鍵，使表面腐蝕,，開裂或產生氣體,。
(4) 放電過程中所產生的紫外線與X射線的輻照作用，使分子裂解.使高分子分解成單體,。對于某些材料,，上述射線會促使分子間的交聯，使材料發脆,。
(5) 斷續爆破性的放電和放電產生的高壓力氣體,，會使絕緣體開裂，從而形成新的放電點,。放電時產生的聲波也會引起機械化學作用,。機械振動波也會使高分子裂解成低分子。
4,、局部放電測量
在工頻直流,、交流和沖擊電壓下，局部放電的機理與種類有很大差別,。
根據相關研究表明：直流電壓與沖擊電壓引起的局部放電帶來的危害遠小于工頻電壓下局部放電所造成的危害
工頻電壓：
我國單相電源工頻電壓,，50赫茲，220V,。三相電源工頻電壓是50赫茲380V,。
局部放電特征：
無論是絕緣內部放電還是表明局部放電、電暈放電,，都與實驗電壓高低有直接關系,。
這些局部放電信號一般由多個幅值不等、發生相位有一定規律的脈沖組成,。
局部放電參數：
視在電荷量q,、重復率n、平均放電電流I,、放電功率P,、局部放電起始電壓Ui,、局部放電熄滅電壓Ue、局部放電實驗電壓
視在電荷量q：
在試品兩端注入一定電荷量,，使試品端電壓的變化和由局部放電本身引起的端電壓的變化相同,，此注入量即為局部放電的視在電荷置，一般用皮庫(pC)表示,。
重復率n：
在選定的時間間隔內,，所測得的每秒鐘局部放電脈沖的平均數。
平均放電電流I：
在某一時間間隔內,，電荷絕對值的平均值,。
放電功率P:
某一時間間隔隔內，視在電荷量與產生脈沖時的瞬時電壓值乘積的總和除以時間間隔,。
局部放電起始電壓Ui：
當加于試品上的電壓從觀測不到局部放電的較低值逐漸增加到在試驗回路中觀測到局部放電時的低電壓.在實踐中,，起始電壓Ui是局部放電幅值等于或小于某一規定值時的低電壓,。
局部放電熄滅電壓Ue:
當加于試品上的電壓從觀測到局部放電的較高值逐漸降低到在試驗回路中能觀測到局部放電時的低電壓,。在實踐中、熄滅電壓Ue是局部放電幅值等于或小于某一定值的低電壓,。
局部放電實驗電壓：
局部放電試驗電壓,，是在某一規定程序中在試品上所加的規定電壓，在此電壓下局部放電量不應超過某規定值,。
局部放電測量的方法很多,，都是根據局部放電過程所發生的物理和化學效應，通過測量局部放電所產生的電荷交換,、能量的損耗,、放射的電磁波、發出的聲和光以及生成一些新的生成物等信息,，來表征局部放電的狀態,。分類：信息中有電信息與無電信息、電測法,、非電測法
電測法：脈沖電流法(ERA),、電橋法、脈沖極性鑒別法,、無線電干擾電壓法(RIV),。
脈沖電流法(ERA法)：脈沖電流法就是利用檢測阻抗檢測局部放電產生時出現的電壓脈沖信號。
無線電干擾測量法(RIV)：這種測量方法是利用無線電干擾儀對設備進行局部放電測量,，其測試原理和脈沖電流法的測試原理相同,，結構和操作比較簡單，對于氣體中的放電檢測有較高的靈敏度,。對于放電形成時間較長的油中局部放電的情況,，檢測靈敏度將顯著下降,，但因RIV法頻帶窄及中心頻率可變，故抗干擾性較好,。

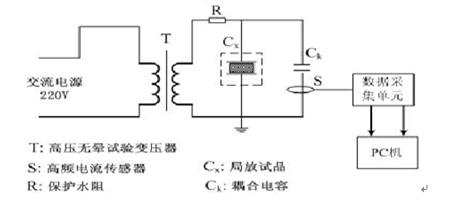

變壓器局部放電在線監測中數據采集系統
選用坤馳科技的QT1125：4通道,、1.25GSPS/4通道、2GB板載內存
