M4i—下一代高速數據采集,、數字化儀平臺

  來自Spectrum的新型高速儀器平臺,，具備PCIe×8Gen2接口的M4i-14位500MS/s數字化儀

  德國SpectrumSystementwicklungMicroelectronicGmbH公司首次發行基于新的模塊化M4i平臺的產品,。新平臺滿足了許多客戶對于增加數據流帶寬和更高采樣速率的要求。采集的數據存儲在4GByte板載緩沖區中,并且可以通過PCIE×8Gen2接口以超過3GB/秒的速度將數據讀出,。3/4長度的插卡與Gen1和Gen3兼容,需要8或16個物理通道的PCIExpress插槽,。

  4通道500MS/s數字化儀

  首先發布的模型是基于新平臺-M4i.4451-×8-4通道和500MS/s同步采樣速度，14位ADC分辨率,。另一個較小的版本為雙通道和500MS/s,。兩個版本的信號帶寬都是250MHz。

  為了優化數據的存儲和總線傳送,重復信號并行傳輸時可以使用MultipleRecording方式存儲到單獨的存儲段中,。緊湊型M4i卡已經具備不同的數據采集模式如單發,、流(FIFO)、分段(MultipleRecording),門控(門控抽樣)或分段獲取的快速信號和連續的慢速數據組合記錄的形式(ABA模式),。所有觸發事件可以進行時間標記,。標記時鐘可以基于內部的時鐘電路或外部輸入的時間基準信號。

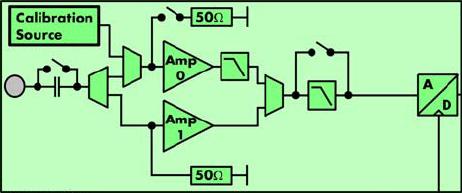

  四個(或兩個)輸入通道完全獨立,每個通道獨享一個ADC芯片和高精度前置放大器,。每個放大器可以使用軟件分別進行配置,。使用軟件可以選擇六個輸入范圍之一(從±200mV到±10V)、50歐姆或1兆歐姆輸入阻抗、交流或直流耦合,。除此之外,，可以通過激活一個帶寬濾波器來抑制高頻噪聲信號。

  M4i的卡片有一個非常強大的觸發引擎,可以通過一個邏輯或或邏輯和將每個通道的外部觸發輸入與通道觸發輸入結合起來,。通道觸發檢測可以通過編程方式設置為邊緣,水平,窗口或脈沖寬度幾種模式,。



  使用Star-Hub進行同步

  多可以在同一個系統中同步運行八塊M4i卡。Star-Hub模塊將時鐘信號和觸發信號分布在各塊M4i卡之間,。利用Star-Hub模塊可以將所有的連接在一起的M4i卡的觸發源組合起來使得可以使用任何觸發源作為一個完整系統的起始事件,。使用Star-Hub模塊可以同時獲得32通道，500MS/s和14位分辨率,。

  M4i.4451-×8是新系列超高速數字化儀家族的個產品。相比于之前的同樣具有PCIExpressx1接口的M2i和M3i平臺,，M4i平臺的總線傳送速度增加了16倍,。加上新的時鐘理念和強大的FPGA系統，該平臺的設計為超高速高分辨率的下一代數據采集產品奠定了基礎,。由于基于內部模塊化的概念,具備不同數量ADC和不同采樣速率的新產品可以用比以往更快的速度進入市場,。因此2013年計劃發布更多具備16位ADC的分辨率和130MS/s和250MS/s傳輸速度的新型號。

  M4i平臺并不局限于A/D模塊,但也將被用來作為快速數字?jǐn)?shù)據采集和任意波形和模式生成器的基礎,。

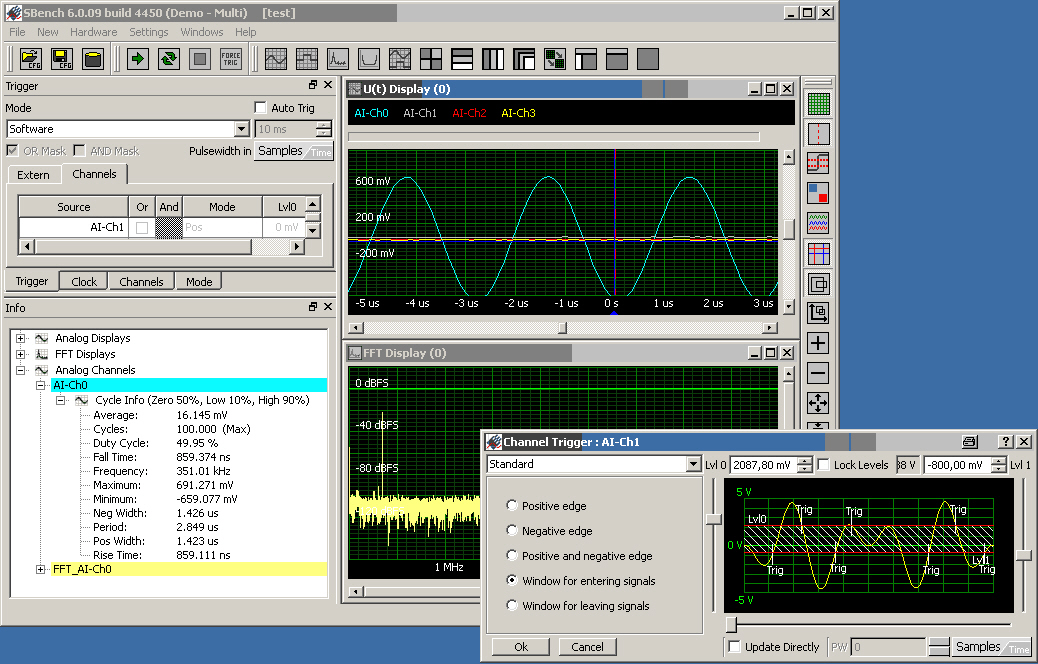

  SBench6儀器軟件

  該系列新卡所有的特性完全支持SPECTRUM的軟件平臺SBench6,。經過優化的SBench能夠處理幾個GB的大信息量，并能運行在32位和64位的Windows和Linux系統,。這樣,SBench是個開箱即用的測量軟件,完全支持Linux系統,。

  SBench6是為SPECTRUM的PC儀器專門設計的。它通過舒適的人機對話模式支持M4i系列所有的使用模式和環境設置,。該軟件能夠運行在板卡的示波器模式以及長時間瞬態記錄模式(數據流模式),。SBench6的特性之一就是分割視圖,它允許顯示段信號的基礎信號，連同第二時基(ABA模式)以及高度精確的時間標記,。

  除此之外,，SBench6還有許多內置功能,可以方便地進行數據分析和文檔編輯，如FFT分析,函數解析器,綜合分析函數,導出成ASCII文件,波型文件,MATLAB,信號和顯示的注釋函數以及方便的打印輸出功能,。

  M4i系列—就像早期的M3i和M2i平臺,以及digitizerNETBOX家族的以太網產品—都是基于成熟的SPCM驅動接口,。這個接口包含一個通用的API，其支持SPETRUM當前所有產品,。例如,一個程序設計M3i.4140-exp(1頻道14位400MS/s數字化儀)只需要更改幾行代碼就可以在新M4i.4451-x8上運行,。

  需要自己編程的客戶可以使用成熟的基于Windows和Linux的SPCM驅動,他們也作為產品的一部分供客戶使用。我們將提供一套標準的編程例子來說明板卡的信號捕獲功能,。它們廣泛支持VisualC++,Borlandc++,GnuC++,VisualBasic,VB,c#,J#和Delphi代碼,。

  所有SPETRUM的硬件產品均享有標準的2年保修期。驅動程序、軟件和固件更新是免費的并由開發工程師給予您直接的售后支持,。
