完全自主研發,，包含高速數據采集卡和高速數字化儀,。
高速數據采集功能：4通道,，1.25GS/S同步采集（多模式）。
時間數字轉換功能：由FPGA完成高速在線轉換
PCI高速傳輸：33MBytes/S 傳輸速率,。
處理功能：采集,、處理、分析一體化完成,。
產品優勢：性能部分優于國外產品,，可根據客戶需求量身定制。

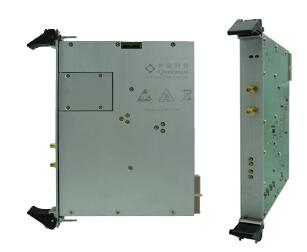

質譜高速數據采集卡-QT1230

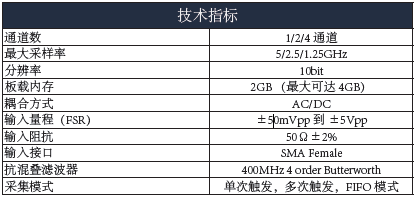

QT1230 采集模塊單片集成4 個10bit 1.25Gsps 高速ADC,，具有輸入方式靈活和通道一致性好等特點,。當工作在4 通道模式時，采樣率為每通道1.25Gsps,；工作在2 通道模式時,，采樣率為毎通道2.5Gsps；工作在單通道模式時,，采樣率為5Gsps,。
質譜用數據采集卡特色：
-
大支持4 通道同步采集
-
高5GSPS 采樣率/ 單通道
-
2.5GSPS 采樣率/2 通道
-
1.25GSPS 采樣率/4 通道
-
時間交錯自適應校準系統
-
10bit 轉換精度
-
支持AC、DC 藕合方式,；支持高頻脈沖信號輸入
-
大板載2GB DDR3 存儲器
-
支持外部觸發輸入或輸出,,；支持用戶擴展IO
-
支持GPS 同步和時間戳功能
-
標準6U CPCI 結構，支持PCI 32bit 33MHz 傳輸
-
FPGA 支持用戶自定義邏輯開發
應用案例：對核物理中原子核的質譜分析
系統組成及簡介
1,，質譜分析的采集器件-光電探測器
通常,，采用各種“光電類”探測器件，如光電倍增管（PMT）,、光電二極管（PD）等所構成的核輻射探測器來接受和傳遞核信息,，并把它轉換成電信號，再通過數字化設備進行處理和研究,。由于核信號的特殊性,，通常獲取一次核信號代價比較昂貴，而且實驗無法重復進行,，因而,，對探測器件的靈敏性，系統的適用性等多個方面都有較高要求,。

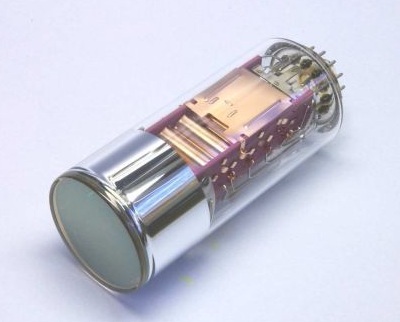

圖2,，光電倍增管

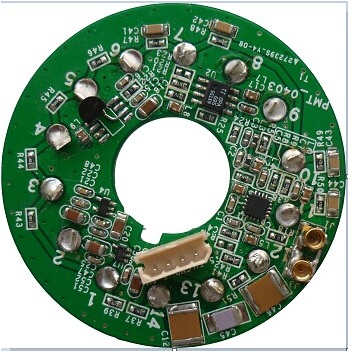

圖3，光電倍增放大器
2,，質譜分析的高速數據處理系統
處理系統：
1,，高速數據采集卡-QT1230，
2,，計算機制處理器,，
3，高速存儲磁盤陣列,。
核信號通常是一種復雜的裂變信號,，具有形式多樣性,、表現復雜性、裂變隨機性等特點,，其電子學的表達形式大體可分連續信號和脈沖信號兩類,。本系統能夠同時滿足高頻脈沖、低頻脈沖和高頻連續,、低頻連續信號的高速,、實時采集功能，并具備后處理,、再分析,、多存儲的離線核信息質譜處理與分析能力。充分利用了虛擬儀器的技術發展,，采用硬件,、軟件相結合的方式是本系統的一大特點。同時,，類似于這種基于計算機平臺,，結合
高速數據采集卡的信息處理與分析系統，也成為了核信號處理以及質譜分析的主流研究工具,。
QT1230系列高速數據采集卡可實現4通道,、1.25GS/S同步采集，對輸入信號進行必要的調理,，濾波后,，實現高速同步A/D轉換。當信號為快邏輯負脈沖信號時,，采集卡按時間-數字轉換TDC（Time-Digital-Convert）方式采集記錄信號,，直接由板載FPGA單元在線完成采集及TDC轉換，對脈沖信號執行邊沿檢測以記錄脈沖發生時間,，形成的緩存結果為脈沖信號數據流,；當來源為連續信號時，采集卡按模數轉換ADC(Analog-Digital-Convert)方式采集記錄信號,，即直接對連續信號執行模數轉換,，記錄信號的電壓幅度，形成的緩存結果為連續信號數據流,。上述高速數據采集卡得到的各種形式的數據流再通過PC總線傳輸提供給PC機控制處理器進行分析處理,，同時轉存到高速存儲磁盤陣列。信號的采集,、傳輸,、存儲、處理采用流水線的并行方式,，通過PC機的多核CPU,、多線程方法予以實現并行工作機制，實現極高性能的質譜分析功能,。

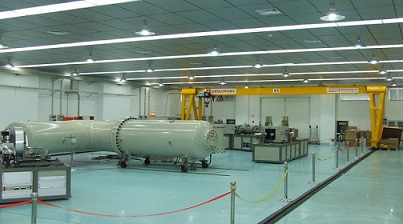

圖4,，現場應用舉例
