數據采集卡是虛擬儀器進行測試必不可少的核心硬件設備，目前已廣泛應用于通信,、雷達,、局部放電、光纖傳感及醫療等領域,。1GS/s采樣率可以實現ns級的采樣,，對于雷達中頻，光電脈沖等應用能能實現有效的覆蓋,。采樣率在1GSPS的高速數據采集卡有哪些可供選擇呢,？

ADQ12DC/ADQ8-8C系列--瑞典Teledyne SP Devices

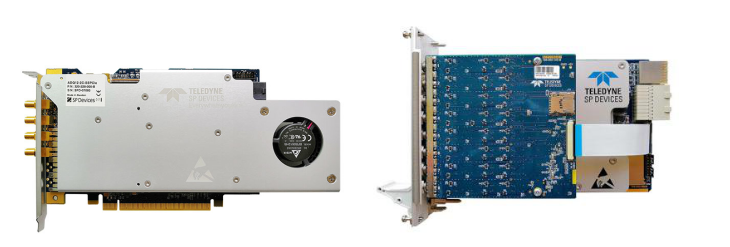

ADQ12DC與ADQ8-8C系列是瑞典Teledyne SP Devices新發布的兩款高性能高速數據采集卡。由于受到進出口及應用的限制,，SP Devices的高端產品購買難度比較大,，于是針對中國市場，廠家發布了這兩款無需出口許可的高速采集卡產品,，保證產品可用性,，交付周期更短。與目前市場上同速率的板卡比較,，這兩款產品因其產品的完善性,，依然有可圈可點之處。

ADQ12具有2或4個通道,，1GSPS采樣率,，12bit采樣精度，大動態范圍、高帶寬的模擬前端 支持最先進的探測器,，直流耦合,，700MHz 模擬帶寬，與PC高達3.2 Gbytes/s的數據傳輸速率,。

先進的AFE,，可定制的實時信號處理算法和高數據傳輸速率的結合，使得該產品非常適合用于當今市場上最具挑戰性的應用領域,，如湯姆遜散射,、激光雷達、掃頻式斷層掃描儀等等,。

ADQ8-8C是目前業內首款單板卡可達8通道,，每通道1GSPS采樣率的高速數據采集卡，同時它具有10bit采樣精度,。該產品非常適合基于單板的系統以及由大量主板組成的大型多通道系統,，在大型的粒子物理學實驗應用領域非常火熱,。

Teledyne SP Devices的高速數據采集卡產品具有開放式FPGA架構,，功能更豐富靈活，他們提供定制化服務,，可用于快速集成,，以縮短產品上市時間，是原始設備制造商（OEM）產品集成的理想選擇,，同時也非常適合有算法定制開發需求的工程師,。

M4i.22/M4X.22系列--德國spectrum

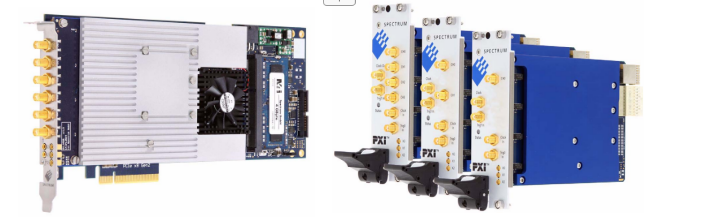

M4i.22/M4X.22系列是德國Spectrum比較早期的數字化儀產品，擁有1.25GSPS采樣率,，8bit采樣精度,，500MHz模擬帶寬，支持1/2/4通道,。這一系列產品硬件性能突出,，軟件方面也十分成熟與完善。廠家不僅提供在Windows/Linux 32 and 64 bit系統下的MATLAB,、 LabVIEW,、C++,、Python等多種語言例程,，還開發了SBench6軟件平臺，功能豐富,，操作簡單,。同時，提供累加平均、峰值檢測等成熟算法,，非常適合實驗室環境的測試測量研究,。

在東京大學，Spectrum M4i.2212-x8高速數字化儀被用來以16,000幀/秒的創紀錄高幀速率展示共聚焦熒光顯微鏡,，激光掃描共聚焦熒光顯微鏡是生物醫學研究中一種相對較新且重要的工具,。除此之外，它還可以被應用在高能物理,、雷達,、光譜、激光等領域,。

Spectrum數字化儀產品性價比較高,，產品保質期長達5年，目前在國內各大高校實驗室?guī)熒涂蒲性核こ處熤袕V受好評,。

QT1142/QT7135--坤馳科技

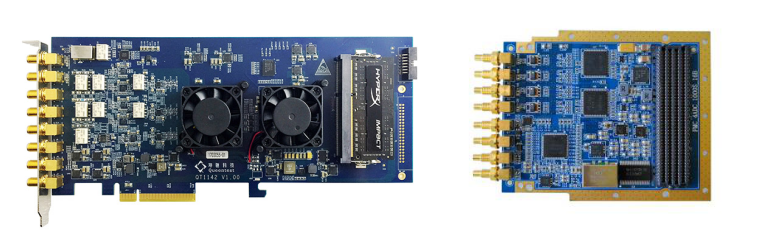

坤馳科技自主研發的 QT1142 是一款同時具備直流耦合程控放大器和支持單,、雙極性寬帶信號輸入的高速數據采集卡；板載 FPGA 具備實時信號處理能力,，這些特性使 QT1142 成為激光雷達,、光電倍增管應用以及質譜分析領域進行信號采集和分析的理想工具。QT1142 提供快速的 PCI Express 2.0 x8 數據傳輸接口,，以及靈活配置的硬件組合,，獲得性能、功耗和成本之間的最佳平衡,，尤其適合于OEM 應用,。

QT7135 是一款高分辨率、高采樣率ADC FMC子板,。它提供4路16位A/D通道,，最高采樣率可達 1GS/s，全功率模擬輸入帶寬可達 1.2GHz,。本設計是基于TI公司ADS54J60 模數轉換芯片而設計,。只要應用于軟件無線電、數字波束成形,、（雷達 / 聲納）電子戰,、模擬記錄系和回放系統、航空航天和測試儀器,。除AC耦合版本,，也即將發布一款DC版耦合版本。

   QT7136是一款高分辨率,、高采樣率ADC FMC子板,。它提供4路14位A/D通道,，最高采樣率可達 1.25GS/s，全功率模擬輸入帶寬可達 2GHz,。

關于Teledyne SP Devices

Teledyne SP Devices設計和制造世界領先的模塊化數據采集和信號發生器,。我們的產品采用享有專利的ADX校準邏輯、最新數據轉換器（ADC）和最先進的FPGA技術,，實現了高采樣率和高分辨率的完美組合,。產品具有一系列特定應用功能和嵌入式實時信號處理功能。這有助于我們的客戶克服性能瓶頸,，縮短產品上市時間,，并在廣泛的應用領域提供系統級優勢。SP Devices的產品廣泛應用于各個行業,，包括分析儀器,、遙感、科學儀器,、醫學成像等等,。

關于Spectrum儀器

Spectrum儀器公司是全球領先的PC測試測量設備的設計制造商，于1989年成立于德國漢斯多爾夫,。公司產品主要應用于電子信號的采集,、生成和分析。Spectrum儀器專注于高速數字化儀和發生器技術,。迄今為止,，Spectrum擁有500多種可用的模塊化產品，并符合PCIe, LXI和PXI等主流行業技術標準,。德國Spectrum儀器的銷售網絡遍布全球,，其設計工程師直接服務客戶，并提供快速,、杰出的技術支持,。

關于坤馳科技

北京坤馳科技有限公司是專注于高速數據采集、高速數據存儲,、高速信號處理領域的高科技公司,，核心業務是為用戶提供標準化、模塊化和定制化的高速數據采集產品與系統,。公司服務范圍包括了國防軍工電子裝備,、通訊測試、工業測試等領域,，服務客戶主要有中科院,、軍工院所、高校,、科研中心,、高科技公司等。目前坤馳科技發布產品包含高速AD/DA模塊,、FPGA處理板卡,、DSP處理平臺、SATA/SSD,、FLASH存儲平臺等,。
