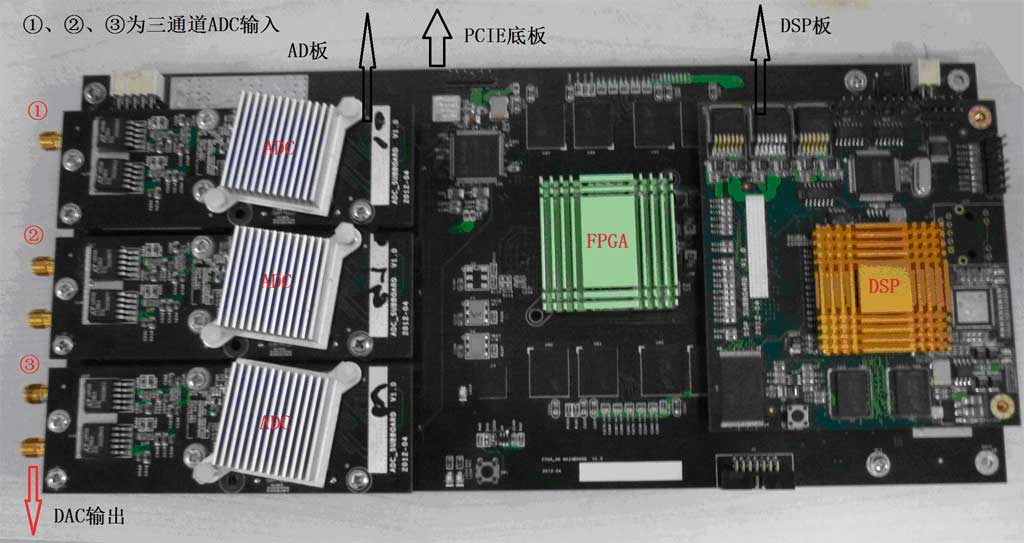

激光雷達三通道高速信號采集系統
激光雷達數據采集卡在數據采集系統 中的應用,詳情如下:
一,、采集系統規格
1.3通道,,10bit1GSPSADC轉換器
2.模擬帶寬100MHz
3.輸入方式:?jiǎn)味?br/> 4.輸入阻抗50Ω
5.ENOB:9.1bits@500MHz
6.非線性失真±0.25LSB
7.SNR:44dB
8.存儲:板載1GDDR2
9.信號調理模塊,支持PGA和AGC功能
10.大規模FPGA,,支持?jǐn)?shù)字信號實時處理,,包括三通道FFT
11.低抖動采集時鐘發生器
12.TI320C6455DSP模塊
13.RS232和RS422通信接口
14.板卡尺寸:284mm*130mm

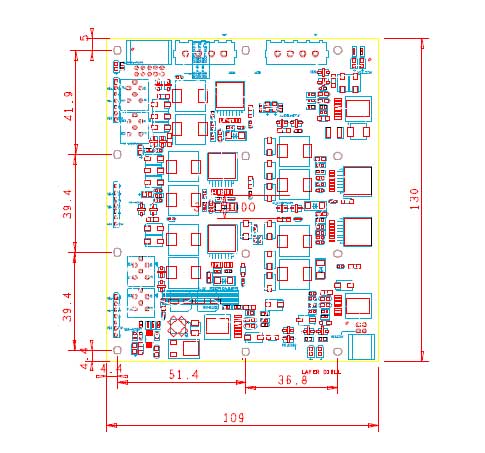

15.外供電電源板尺寸圖如下(單位:mm):
二、FPGA控制邏輯以及算法實現

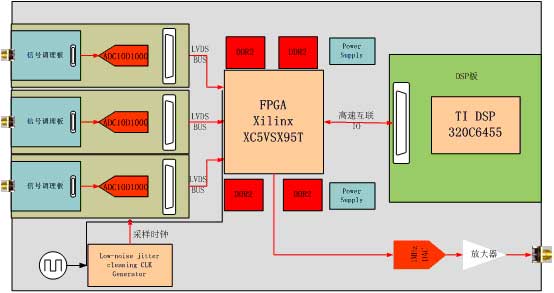

2.1系統組成結構如下:
2.2FPGA部分邏輯實現要求:
①三通道ADCADC10D1000接口設計,;
②采樣時鐘配置32bitSPI接口,;
③同DSP的通信接口。
2.3FPGA算法實現:

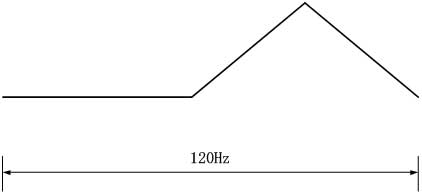

2.3.1實時波形產生:
連續產生如下波形
幅度有DAC硬件放大,。

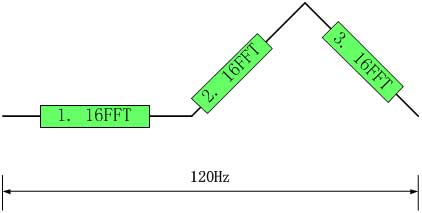

2.3.2在120Hz周期內完成3次16K點的FFT處理(由外部觸發信號給出FFT的起始位置)

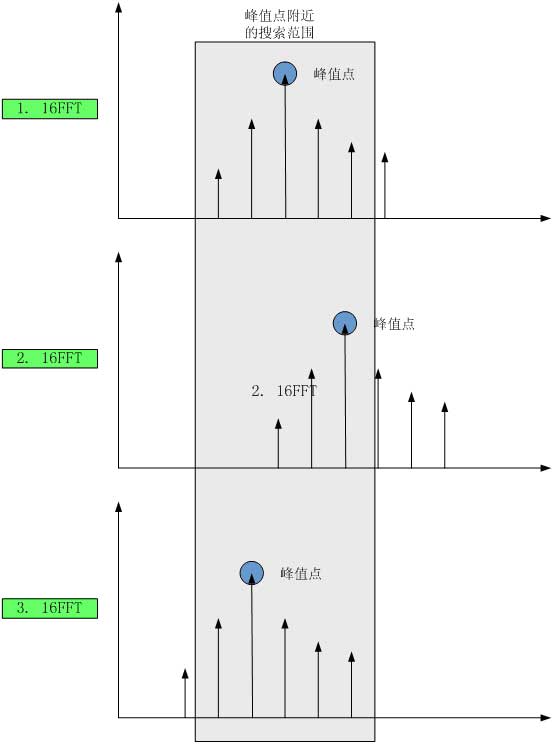

2.3.3FFT部分
①找出1次FFT的峰值點,,并在峰值點頻率附近設置搜索范圍;
②在搜索范圍內找到2次FFT以及3次FFT的峰值,;
③將三次峰值點記錄并上傳到DSP,;
④XilinxXC5VSX95T具備的FFT能力如下:
16bit數據輸入,32k點FFT,,工作時鐘250MHz,,需要資源為,LUT3300個,乘法單元9個,,延遲約400us,。所以,我們按照3通道500M/s,,每秒計算360次,,間隔約2.7ms,所以當前的FPGA完全支持3通道32kFFT實時計算,。此時輸出運算結果數據量為2(實部虛部)x2(16bit)X32K,。
2.3.4AGC部分
由于ADC輸出信號大小不一定,我們?cè)谟布显O(shè)計了數字PGA電路,,通過SPI總線控制增益,。每次需要計算輸入信號功率,通過濾波后,,根據功率設置動態調整增益大小,。
2.3.5DSP硬件部分
設計基于TI320C6455芯片設計DSP板的硬件電路;包括原理圖和PCB設計以及調試,。DSP主要功能,,同F(xiàn)PGA接口,按主板已經定義的接口和大小設計PCB,。兩個RS232接口,,兩個RS485接口,。
2.3.6DSP軟件部分部分
①通過接受RS485接口接收主機命令,通過串口發送命令,。
②接收FPGA輸出的峰值數據信息,。
③控制系統電源管理。
-
