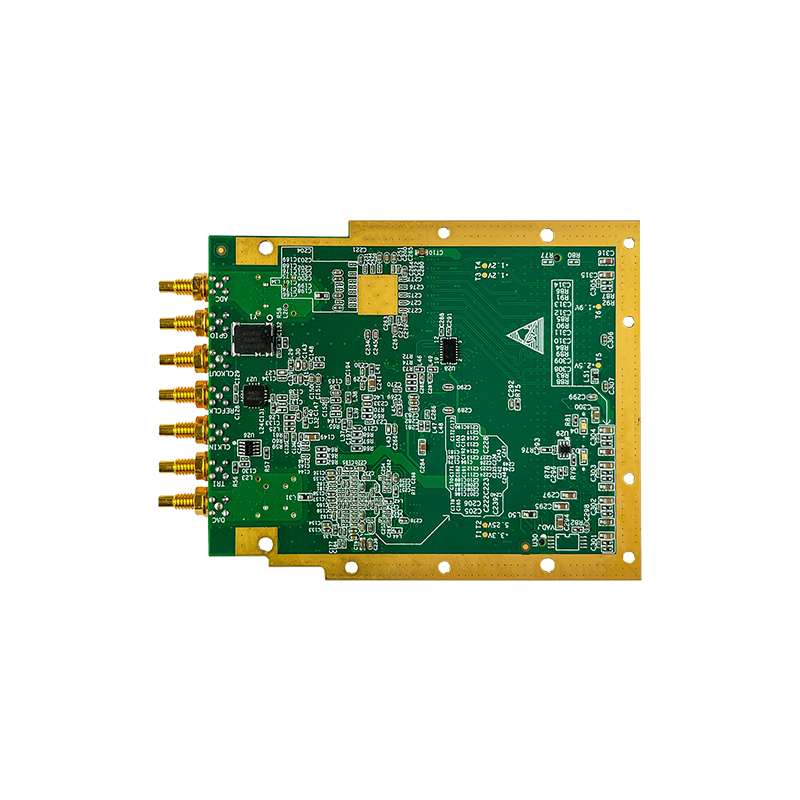

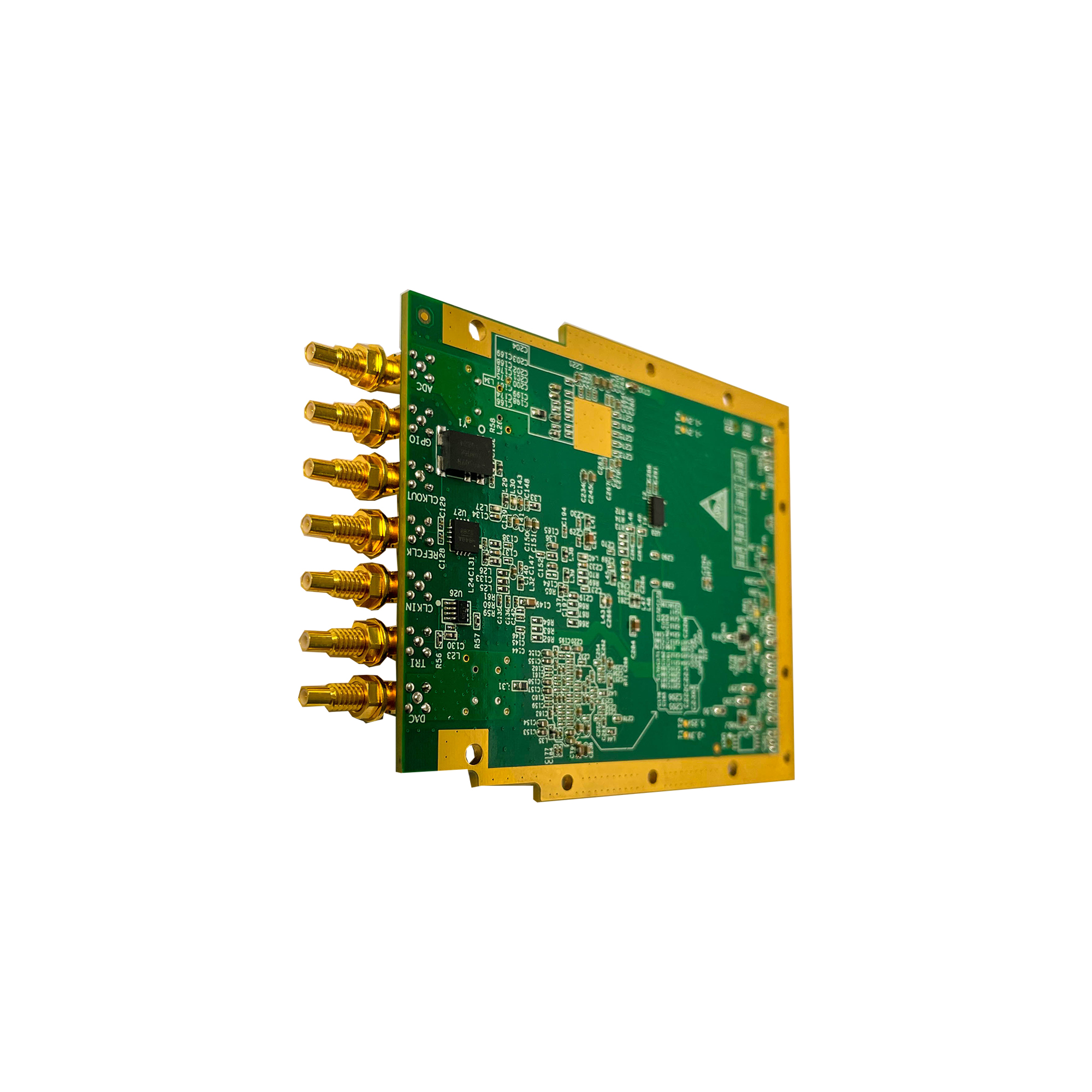

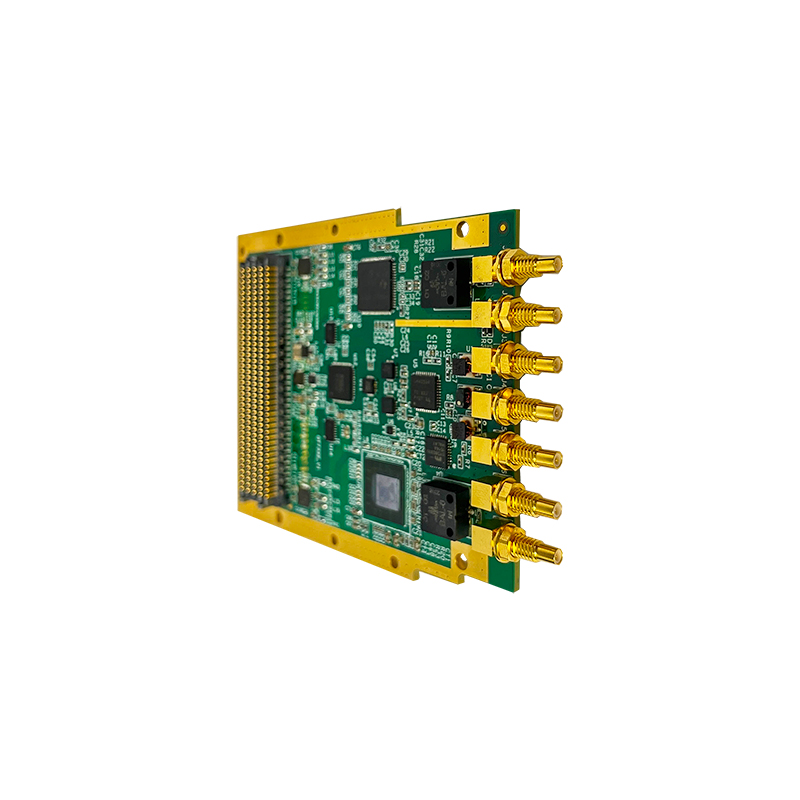

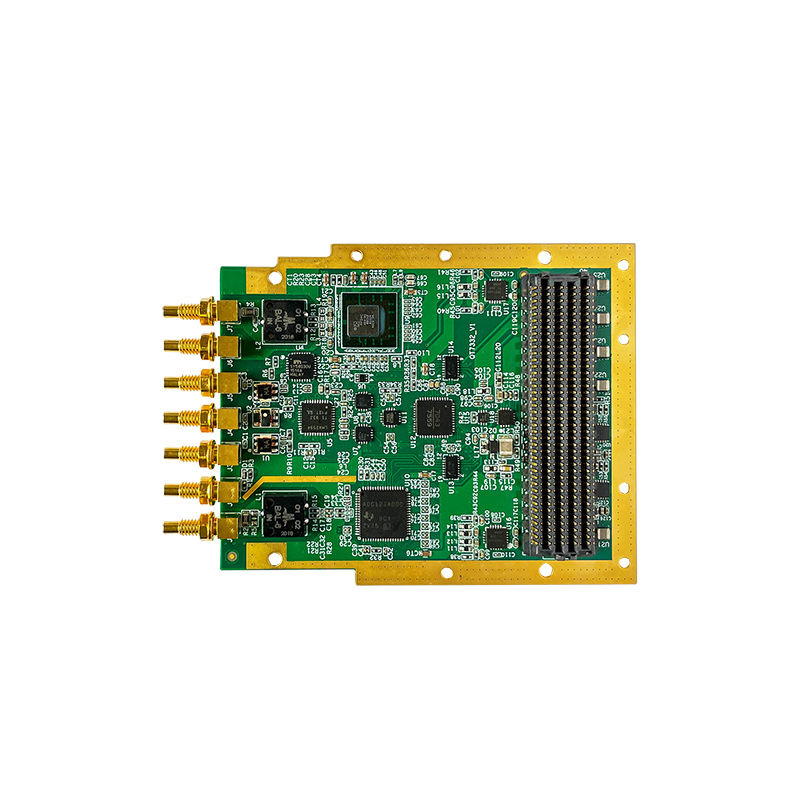

產品簡介
QT7332是一款集成單通道ADC采集和單通道DAC回放的FMC板卡,，ADC（ADC12J4000）轉換速率最高為4GSPS,，ADC位數12bit,DAC（AD9162）轉換速率最高為12.8GSPS，DAC位數16bit,；板卡支持觸發輸出/觸發輸入可調,；觸發/同步可選；采樣時鐘源支持內部參考時鐘,、外部參考時鐘,、外部采樣時鐘三種方式，可通過2個控制信號實現時鐘源選擇,，通過同步信號和輸出的采樣時鐘可實現多個板卡的同步,；板卡的電氣與機械設計依據FMC標準（ANSI/VITA57.1），支持導冷,，能夠滿足用戶在特殊環境下的使用需求,。
QT7332板卡通過一個高密度連接器（HPC）連接至FPGA載板。前面板裝配了7個SSMC同軸連接器,，可適應于坤馳的多種FPGA載板,，如QT7010、QT7011,、QT7020,、QT3011及Xilinx和Altera等通用載板，以進行高性能的算法計算,。

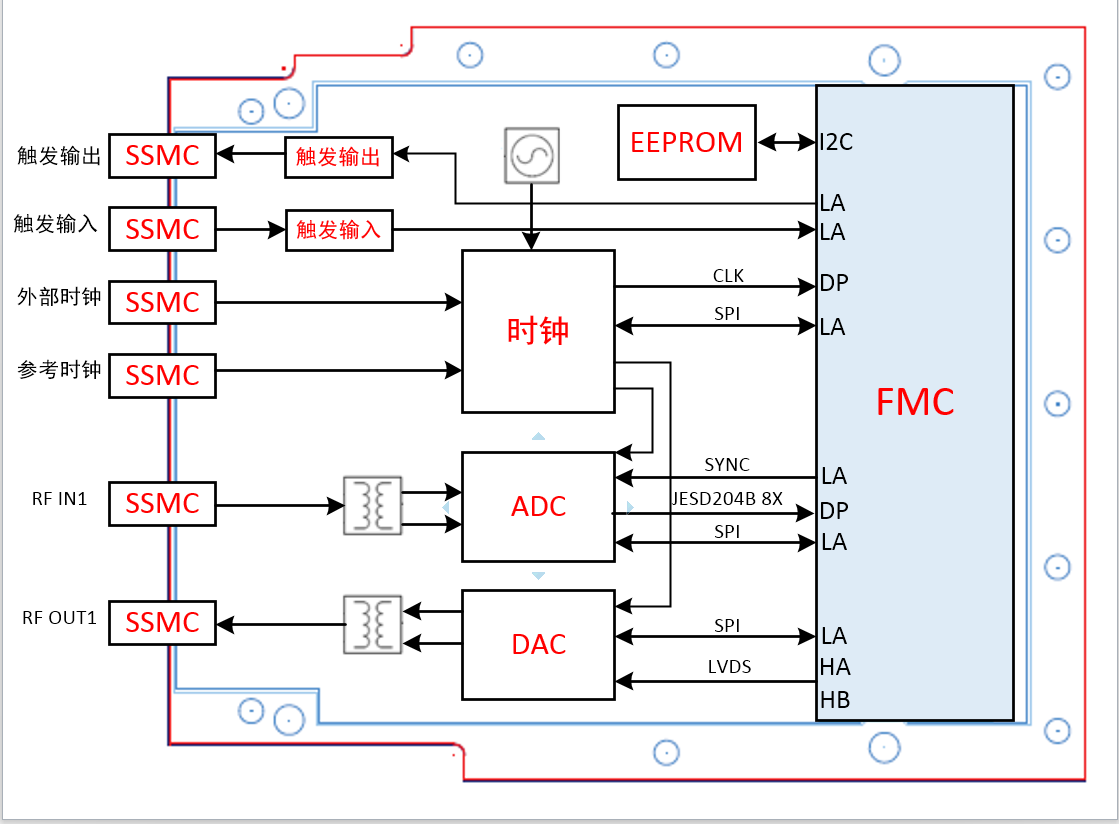

系統框圖
技術規格
—— 7個SSMC的連接器,，其中1個為模擬信號輸入（ADC）；1個為模擬信號輸出（DAC）,；1個是外部參考時鐘輸入（RCK）,；1個是外部采樣時鐘輸入（CKI）；1個為采樣時鐘輸出（CKO）,；1個為觸發/同步輸入 (TRG) ,；1個為觸發輸入/輸出（I/O）
—— ADC采樣頻率：12bit，4.0GS/s,，最大模擬帶寬3.2GHz
—— DAC采樣頻率：16bit,，12.8GS/s,，基帶模式下模擬帶寬2.5GHz
—— ADC輸出JESD204B標準數字接口
—— DAC輸入JESD204B標準數字接口
—— 適應范圍：完全符合Vita57.1規范，包括結構件,，子卡尺寸,，面板連接器，正反面器件的限高等,，大大提供了子卡的通用性和適配性
—— 散熱方式：風冷或?qū)Ю?
—— 模擬輸入和輸出均為AC耦合
—— 時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制
—— HPC高引腳數連接器
—— 工作溫度：商業級0℃～ +55℃ ,，工業級 -20℃～ +65℃
應用領域
—— 軟件無線電
—— 寬帶MIMO應用
—— 數字波束成形
—— （雷達/聲納）電子戰
—— 物理實驗
—— 信號智能
—— 航空航天和測試儀器
其他支持
—— 提供Verilog bit文件
—— JESD204B Core,，可包括BSP
