高速大容量Flash存儲卡方案

返回列表 來源：坤馳科技 查看手機網址
掃一掃!高速大容量Flash存儲卡方案掃一掃!
 瀏覽：- 發布日期：2013-09-12 16:41:00【大 中 小】

參考資料

1.K9NCG08U5M.pdf

2.FlashMatrixFileSystem.doc

3.M73A_Production_Datasheet_RevF.pdf

一,、系統組成

坤馳高速Flash存儲卡。

主要參數：

a) 存儲容量：256GB~2TB

b) 接口類型：光口,，PCIe

c) 數據傳輸率：2GB/s

d) 緩存：2GB

二、典型應用介紹

1. 通過光口實時存儲數據

可參考圖1,，鏈路①,，實現步驟如下：

1) 分別將存儲卡與采集卡插入PCIe接口,，接入系統中。

2) 將數據采集卡的輸出光口連接到存儲卡的輸入光口,。

3) 利用主控程序配置存儲卡與采集卡工作模式。

4) 由主控軟件內觸發或外觸發觸發系統在設置的工作模式下運行,。

5) 即可將AD采集的數據實時存儲到Flash陣列上,。


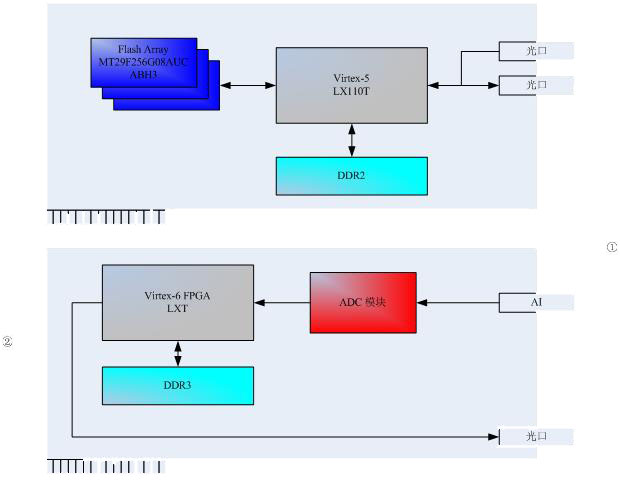

高速大容量flash存儲卡
圖1實時高速存儲應用



2. 通過PCIE接口實時存儲數據

可參考圖1，鏈路②,，實現步驟如下：

1) 分別將存儲卡與采集卡插入PCIe接口,，接入系統中。

2) 利用主控程序配置存儲卡與采集卡工作模式,。

3) 由主控軟件內觸發或外觸發觸發系統在設置的工作模式下運行,。

4) 采集卡將采集的數據以DMA的方式傳遞至系統內存，存儲卡以DMA方式將系統內存中的采集數據傳遞給存儲卡上的FPGA,，F(xiàn)PGA將數據存儲到Flash上,。

3. 通過光口實時回放數據

可參考圖2，鏈路①，實現步驟如下：

1) 分別將存儲卡與回放卡插入PCIe接口,，接入系統中,。

2) 將數據回放卡的輸入光口連接到存儲卡的輸出光口。

3) 通過主控程序配置存儲卡與回放卡工作模式,。

4) 由主控軟件內觸發或外觸發觸發系統在設置的工作模式下運行,。

5) 即可將存儲在存儲卡上相應數據文件的數據傳遞給回放卡，回放卡通過DAC將實時輸出模擬信號,，可供仿真測試,，循環使用。

4. 通過PCIe接口實時回放數據

可參考圖2,，鏈路②,，實現步驟如下：

1) 分別將存儲卡與回放卡插入PCIe接口，接入系統中,。

2) 通過主控程序配置存儲卡與回放卡工作模式,。

3) 由主控軟件內觸發或外觸發觸發系統在設置的工作模式下運行。

4) 即可將存儲在存儲卡上相應數據文件的數據傳遞給回放卡,，回放卡通過DAC將實時輸出模擬信號,，可供仿真測試，循環使用,。

高速大容量flash存儲卡

圖2實時高速回放數據應用



三,、坤馳高速Flash存儲卡系統原理

1. 系統主要組成：

1) FPGA

FPGA是存儲系統的CPU，它控制著數據的傳輸與存儲,，傳輸與存儲之間通過DDR進行數據緩沖,。FPGA實現了光口數據接口和PCIe接口。光口支持Aurora協議,，PCIe接口支持x8.

2) FLASH陣列

由選定的美光Flash芯片或三星的Flash芯片,，多片組成陣列，統一順序編址,。如下圖

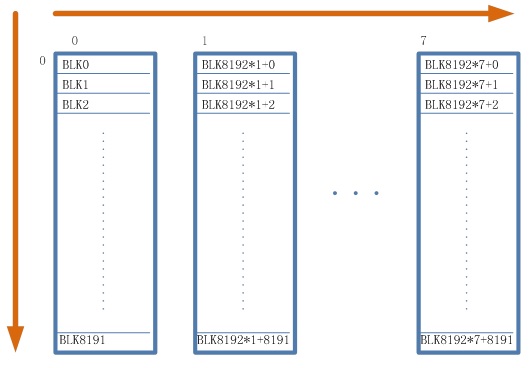

高速大容量flash存儲卡
圖3Flash系統塊地址序列



根據Flash特點,，格式化成一個文件系統。該文件系統支持如下功能：

①格式化,；

②數據文件的寫入,，按系統時間自動命名文件；

③數據文件的讀取,，按文件名讀取文件,；

④按文件名刪除文件;

⑤刪除所有文件；

⑥磁盤剩余空間查詢,；

⑦磁盤均衡使用功能,；即每次分配數據文件的存儲空間時，循環使用磁盤的空間，這樣有利于延長磁盤的使用周期,。

3) DDR

選擇DDR32GB內存,，用作數據傳輸?shù)木彌_。

4) 光口

支持Aurora協議,，速度大于2GB/s,。

5) PCIE接口

支持x8，PCIE1.0,，下一版本支持x8PCIE2.0,。

2. 工作原理

1.數據通過光口進來或者是通過PCIe接口進來，經過DDR緩沖后,，FPGA按著預分配的文件格式將數據存入到Flash中,。

2.當需要讀取數據的時候，依據文件名確定文件的大小和起始位置,，然后讀取出數據通過光口或PCIe接口傳送出去,。
