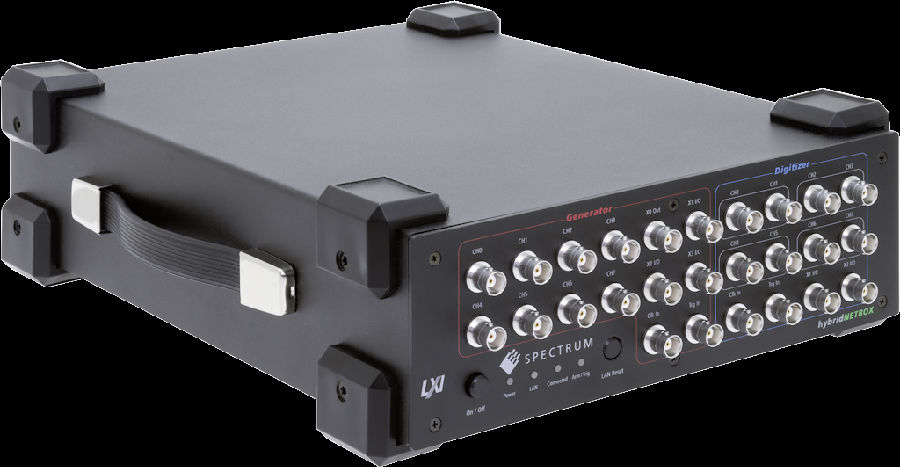

德國Spectrum儀器公司全力打造的hybridNETBOX儀器平臺近日上市,。該產品能夠滿足應用對信號進行同時生成與獲取的需求。該系列產品共有六個型號可選,，其中包括2,、4、8對匹配AWG和數字化儀的通道,，輸出和采樣率能夠達到40MS/s,、80MS/s和125MS/s。由于產品可同時生成和獲取電子信號,，因此非常適合需要執行自動閉環或刺激響應類測試的測量系統。新產品能夠再生并獲取雷達,、聲吶、激光雷達或超聲波中的“回聲”信號,。hybridNETBOX的多通道功能可對這些系統進行測試,，甚至用于陣列發射臺和陣列接收器,。

hybridNETBOX也適用于需要對部件和組件進行快速和自動化測試的ATE應用,。他們可以通過大量的、易于調整的復雜信號來快速確定DUTs和UUTs（被測設備或單元）的功能和容差,。這種強大的測試流程可運用于總線測試、MIMO通信,、電路驗證及機電一體化和機器人等應用,。

Spectrum儀器技術總監Oliver Rovini表示:“hybridNETBOX系列產品能夠幫助需要手動、自動或遠程控制的應用同時進行精準的波形采集和信號獲取,，堪稱工程師及科學家的首選,。通過這些便攜式LXI儀器，我們提供的軟件和硬件能夠完美匹配和滿足使用者的不同需求,，同時也加快了他們的測試進程,。”

為了實現精確和低噪音的波形生成與采集，該系列產品均使用了最新的16位數字模擬轉換,、模數轉換以及轉換器技術,。產品的所有通道均可同步，并共享一個時鐘及觸發器,。AWG 通道幾乎可以生成任何波形,，其信號振幅在±6V時可達50歐姆，或±12 V時達到高阻抗,。波形輸入模式包括單脈沖,、回路、數據流FIFO,、門式回放和序列回放,。這樣就能輕松的實現從簡單到復雜測試路徑的創建。同時，數字化通道可處理大范圍的輸入信號,，可變輸入范圍可從±200mv到±10v,，具有可編程的偏移設置和可選的輸入阻抗（50 歐姆和 1 兆歐姆）?？刹捎脝味四Ｊ脚c差分模式,。

與AWG通道一樣，產品支持多種操作模式,，包括單脈沖,、數據流FIFO、多重記錄,、門式采樣和ABA(采樣率切換),。此外,，產品還結合了多種靈活的觸發模式(通道觸發,、外部觸發,、軟件觸發,、窗口觸發、脈沖觸發,、觸發再準備（Re-Arm）,、Spike觸發、邏輯觸發和延遲觸發),，以確保不錯過任何一個重要的事件,。

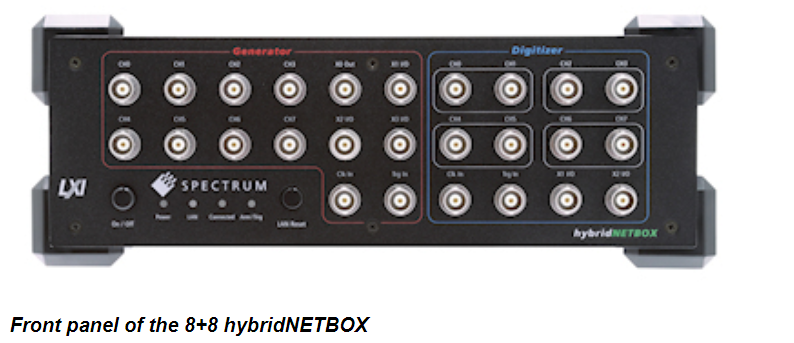

除了數字化儀和AWG通道外,，每款hybridNETBOX的前面板配置了多個數字I/O連接器,，使產品能夠輕松集成至測試系統,。例如，AWG通道可進行同步標記輸出,，以便對其它設備或儀器進行精準的控制,。同樣，產品也能夠通過一個外部時鐘和觸發器與其它設備同步,。

hybridNETBOX與LXI能夠完美兼容,，因此非常易于控制和操作。用戶只需通過后面板 Gbit 以太網端口將產品連接至電腦網絡或公司網絡,。該系列產品配備了波形生成和信號獲取所需的全部工具,。每款hybridNETBOX都配有Spectrum 儀器自主研發的SBench6控制軟件，用于信號生成,、采集、顯示,、處理,、存儲和報告。SBench6可使用標準函數及數學方程創建波形,，并通過數字化儀獲取數據，最后傳輸至AWG進行回放,。新產品能夠與其它程序或設備（如示波器）共享數據,，可使用內置的導入或輸出功能以二進制、ASCII或Wave格式傳送數據,。hybridNETBOX可在Windows和Linux操作系統自由編程,，也可通過C++、LabVIEW,、MATLAB,、Visual Basic.NET,、Python和其他主流編程語言完成。
