高速采集卡用于射頻接收采集方案設計

  系統規格：
  1)集成獨立的4個射頻輸入通道,，通過天線接收衛星射頻信號,。
  2)集成獨立的4路下變頻模塊,，內建混頻器,、濾波器和放大器,。
  3)獨立四路ADC采集通道，每通道12bit250Msps采樣率,。
  4)高精度,，低相位噪聲LO。
  5)高穩定,，低抖動采集時鐘發生器,。
  6)大規模FPGA，采用XilinxV5系列FPGA,。
  7)板載2GBDDR2內存,。
  8)USB2.0接口。
  9)低噪聲穩定電源,。
  10)提供C#以及Matlab和labview接口程序,。

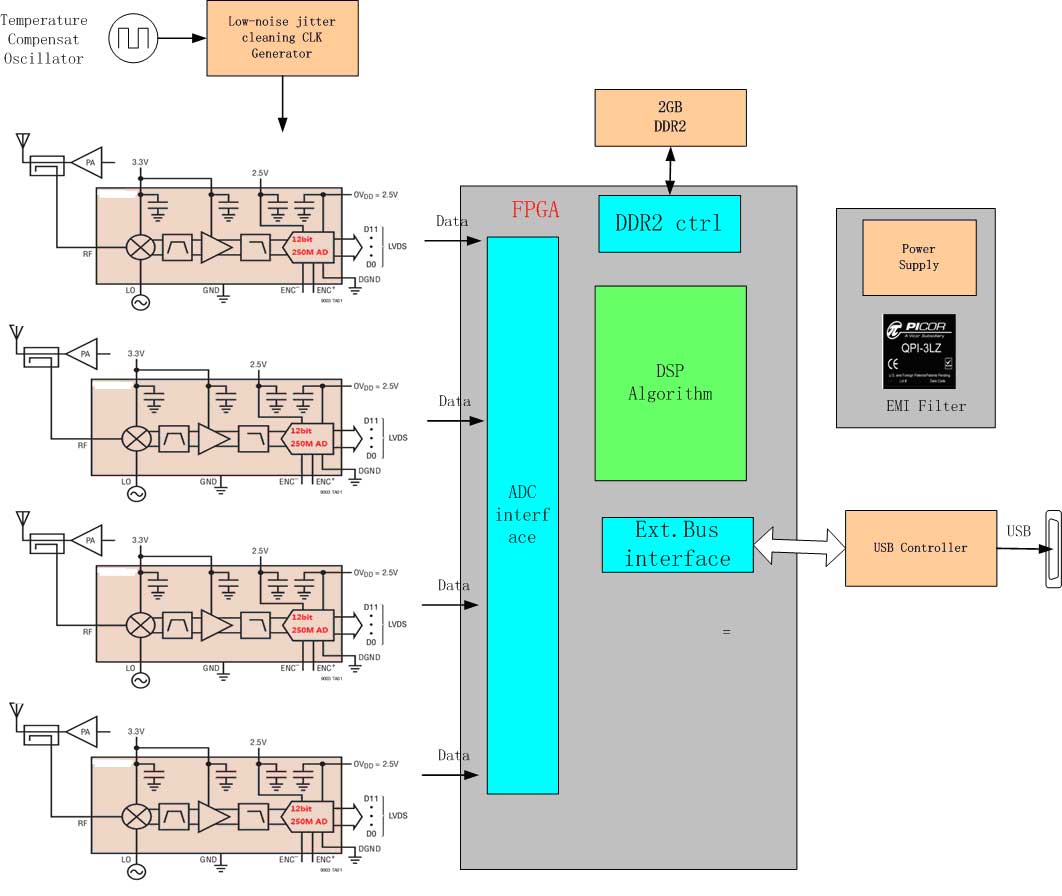

  系統結構框圖如下：

  技術指標：

  1)射頻輸入工作頻率：400MHz-3.8GHz，好在1.1GHz-1.8GHz之間
  2)中頻頻率：184MHz
  3)帶寬：120MHz
  4)本振輸出頻率：可根據用戶要求進行設置,。
  5)本振信號相噪：≤-96dBc/Hz@1k（1.8GHz）
  6)本振信號雜散：≤-55dBc（非諧波）
  7)帶通濾波器：2nd切比雪夫,，中心頻率184MHz，帶寬220MHz

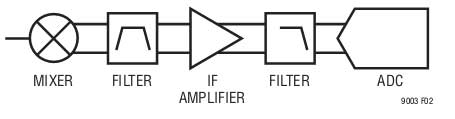

  8)信號鏈路實現原理：
