cPCI數據采集板卡
cPCI數據采集板卡技術規格書
一,、cPCI數據采集板卡規格:
系統采用6U標準的cPCI架構,,包括如下幾個部分:
1.2通道14bit250MSPS/16bit100MSPS采集模塊,,雙通道ADC。
2.50歐姆,AC耦合,輸入幅度1Vpp。
3.板載512MB64位寬DDR2存儲器連接到FPGA。
4.支持33MHz32bitPCI總線,,支持中斷方式和DMA傳輸數據。
5.支持后插板連線,,能通過后插板輸入狀態控制字,。
6.板載采集時鐘產生器,支持外時鐘輸入,。
7.前面板狀態指示燈,。
8.提供基于VC++的API函數庫和應用程序,,支持二次軟件開發。

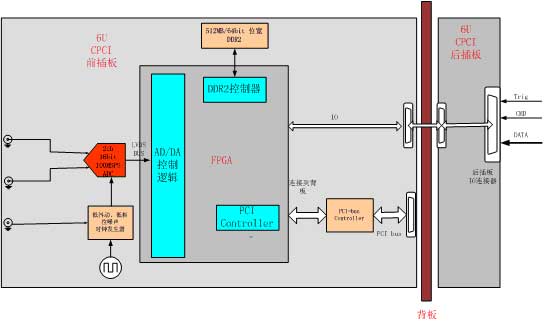

二,、系統實現框圖如下:

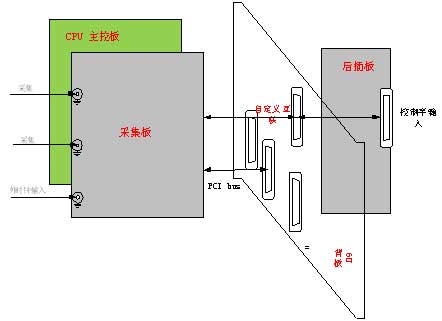

該系統組成由6UCPCI采集卡和后插板組成,,如下圖所示:
三、工作模式:
3.1采集工作流程:
1.主程序設置工作模式,;
2.主程序放送工作指令段,,等待采樣觸發。
3.觸發后采樣,,存入板載內存,。
4.采樣結束,發出中斷請求,。
5.主機通過DMA形式讀取數據,。
3.2采集卡的功能:
1.支持內外時鐘兩種工作模式;
2.觸發模式:內觸發(軟件觸發),;外觸發(來自后插板輸入),;
3.觸發采樣寬度設置:設置每次觸發后的采集點數,設置數字如下:
1000點/2000點/4000點 |
四,、狀態字:
采集板工作時,,由上位機發送同步的狀態信息;每次觸發采集結束后,,需要將該狀態值和采集數據打成包,,存入內存中。狀態信息包括了每次采集數據的通道號等模式信息,。

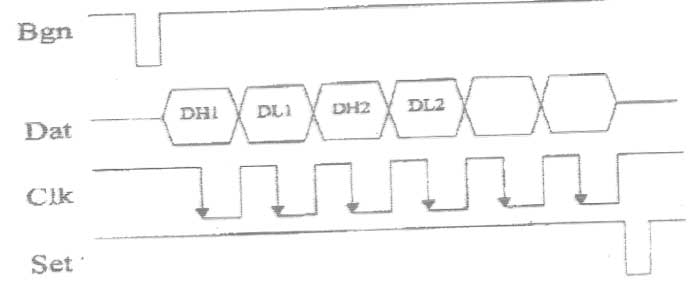

狀態輸入時序圖如下:
控制字接插件定義:
GND |
|
Data0+ |
數據輸入 |
Data0- |
|
Data1+ |
|
Data1- |
|
Data2+ |
|
Data2- |
|
Data3+ |
|
Data3- |
|
Data4+ |
|
Data4- |
|
Data5+ |
|
Data5- |
|
Data6+ |
|
Data6- |
|
Data7+ |
|
Data7- |
|
BGN+ |
控制信號 |
BGN- |
|
CLK+ |
|
CLK- |
|
Set+ |
|
Set- |
|
TRG+ |
|
TRG- |
|
GND |
|
五,、狀態指示燈:
面板上具有狀態指示燈,指示工做狀態:
主要要求如下:
狀態故障:紅色
采樣時鐘鎖定:綠色
讀?。壕G色
觸發:綠色

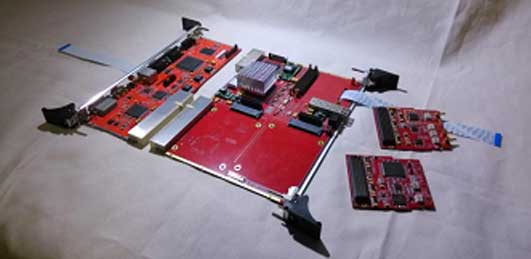

采集板卡外觀圖如下:
六,、系統配套軟件:
系統軟件包括應用軟件,二次開發API函數,,應用軟件,,具有虛擬示波器功能,方便設置硬件,,讀取/保存數據以及波形顯示功能。
-
