產品簡介

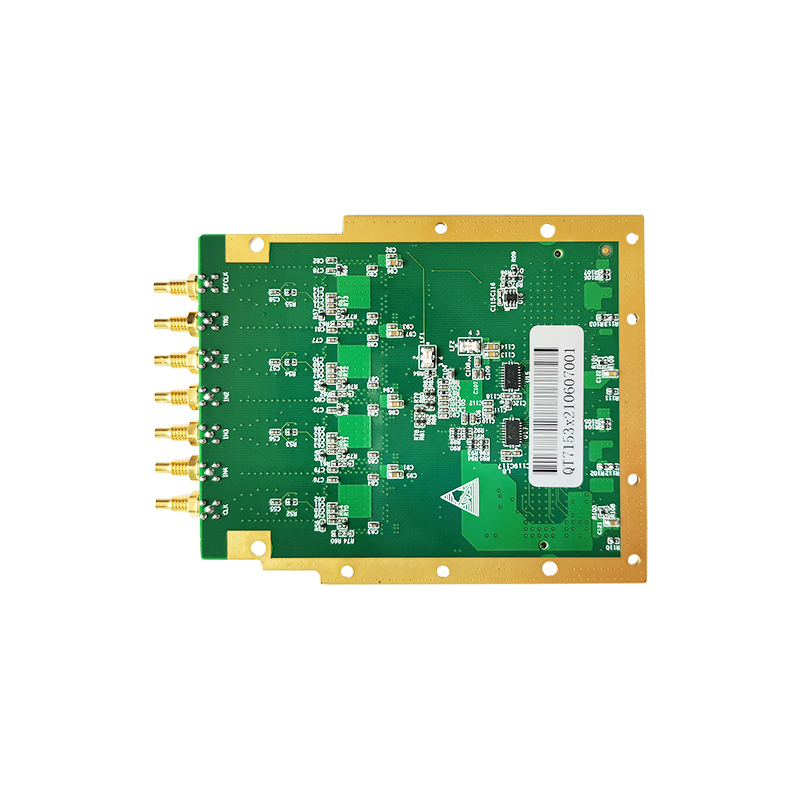

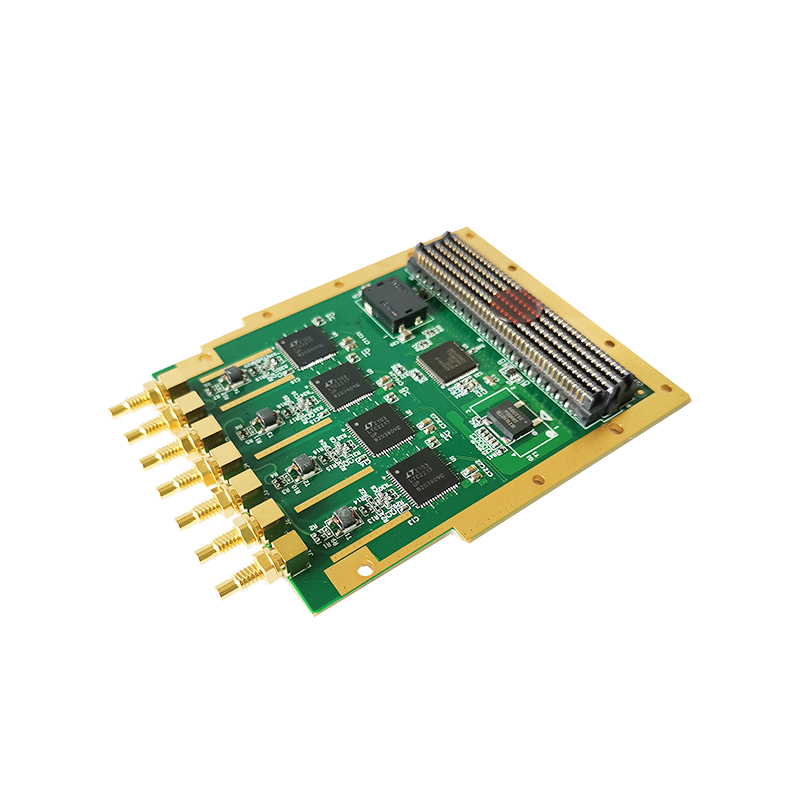

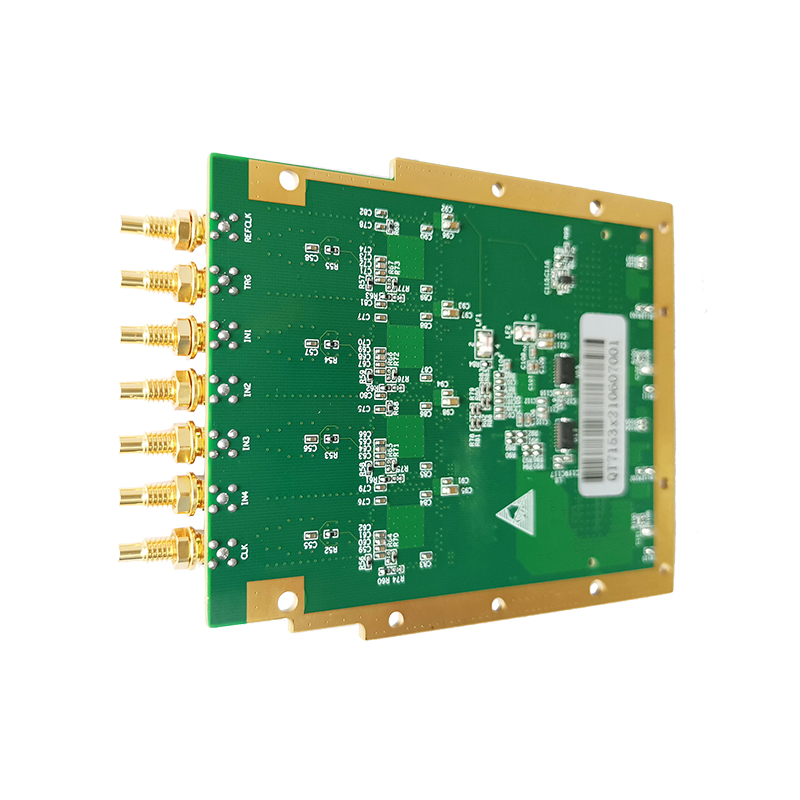

QT7153是一款多通道,、高分辨率,、高采樣率的ADC FMC子板。它提供4路16位105MS/s的A/D通道,，全功率模擬-3dB輸入帶寬可達400MHz,。本產品是基于ADI公司LTC2217IUP模數轉換芯片而設計,。板卡支持觸發輸入/輸出接口；時鐘模式支持內部參考時鐘,、外部參考時鐘,、外部采樣時鐘等多種模式，時鐘選擇可通過時鐘芯片AD9516的SPI信號進行配置,。

QT7153板卡的電氣與機械設計依據FMC標準(ANSI/VITA 57.1),，通過一個高密度連接器（HPC）連接至FPGA載板,。前面板裝配了7個SSMC同軸連接器。QT7153支持導冷結構,，可適應于坤馳的多種FPGA載板,，如QT7010、QT7011,、QT7020,、QT3011及Xilinx和Altera等通用載板，以進行高性能的算法計算,。

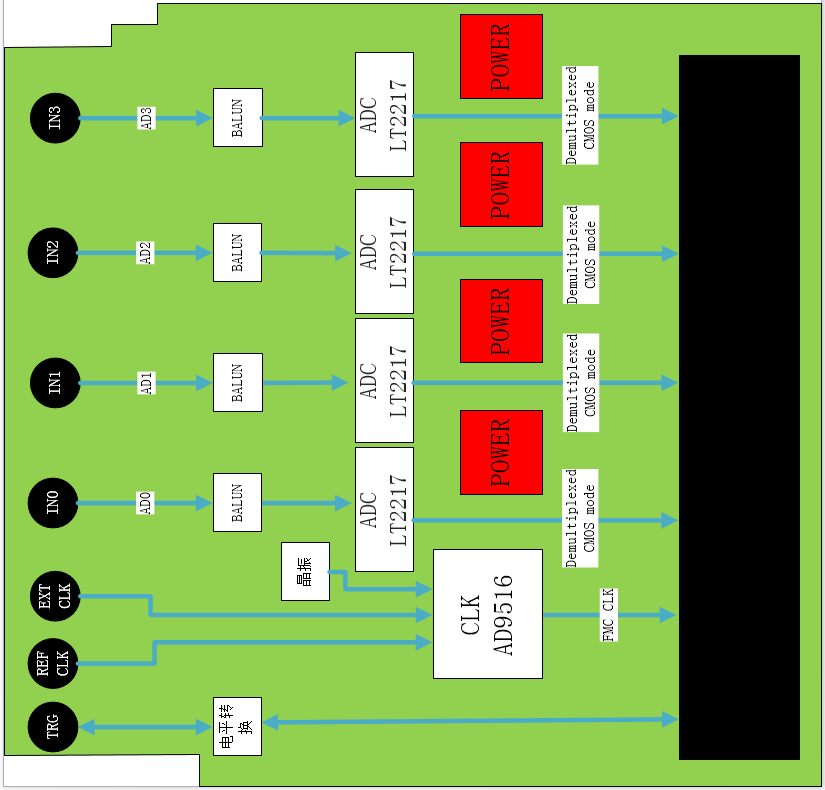

系統框圖

技術規格

• —— 7個SSMC的連接器,，其中4個分別為模擬信號輸入1~4；一個是外部采樣時鐘（CLK）,；一個為外部參考時鐘（REFCLK）,；一個為觸發輸入/輸出 (TRG)

• —— 采樣頻率：16bit，4通道105MS/s

• —— 帶寬：全功率模擬帶寬（-3 dB）400MHHz

• —— 輸出信號LVDS 或 CMOS可設

• —— 適應范圍：完全符合Vita57.1規范,，包括結構件,，子卡尺寸，面板連接器,，正反面器件的限高等,，大大提供了子卡的通用性和適配性

• —— 散熱方式：風冷或?qū)Ю?

• —— AC耦合輸入

• —— 時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制

• —— HPC高引腳數連接器

• —— 工作溫度：商業級0℃ ～ +55℃ ,，工業級 -20℃ ～ +65℃

應用領域

• —— 軟件無線電

• —— 寬帶MIMO應用

• —— 數字波束成形

• —— （雷達/聲納）電子戰

• —— 物理實驗

• —— 信號智能

• —— 航空航天和測試儀器

其他支持

• —— 提供Verilog bit文件

• —— 開源的C/C++ 參考例子
