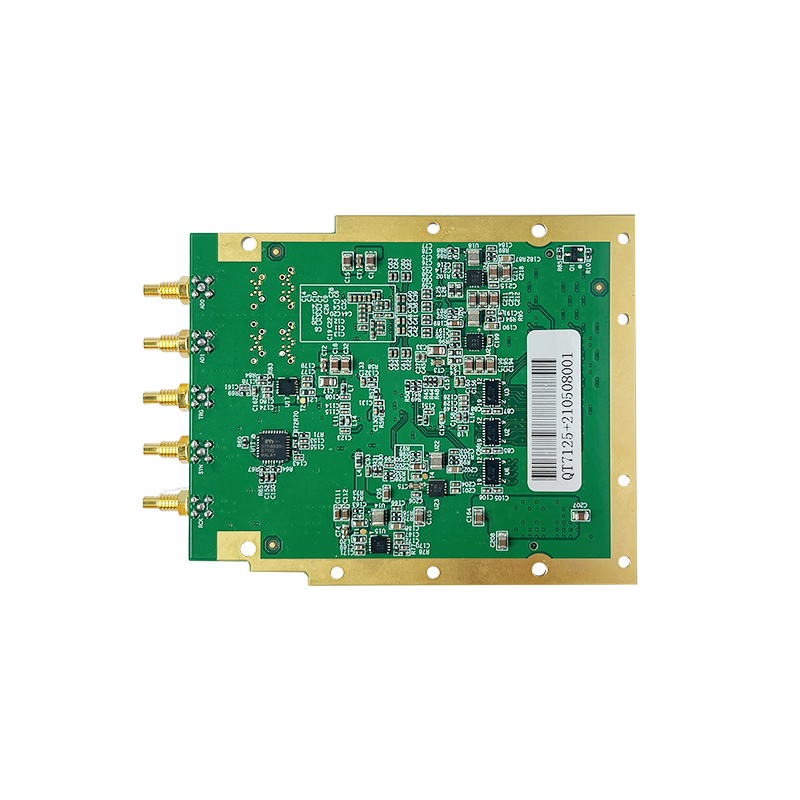

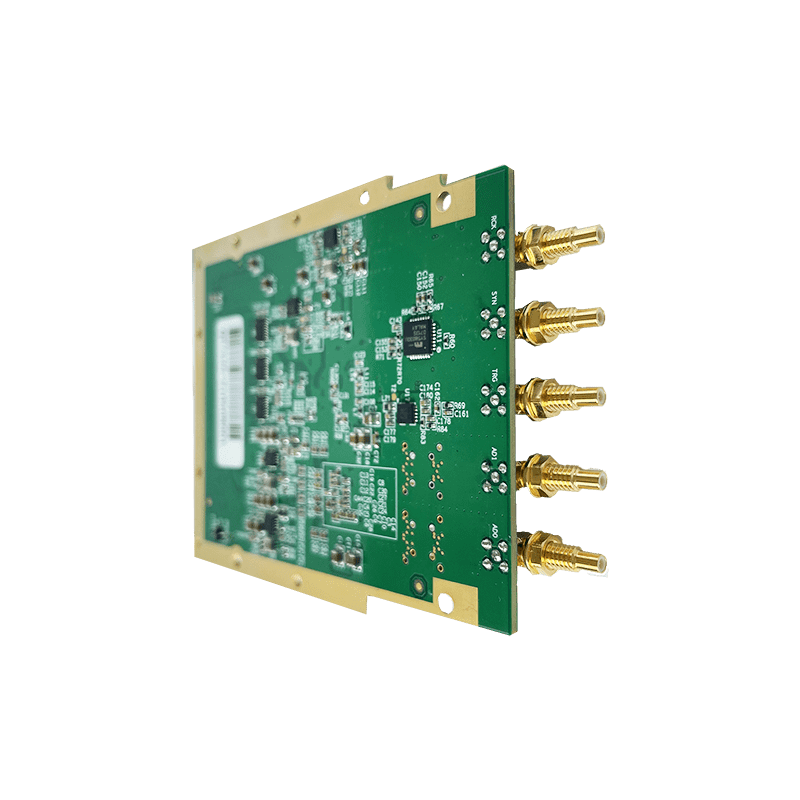

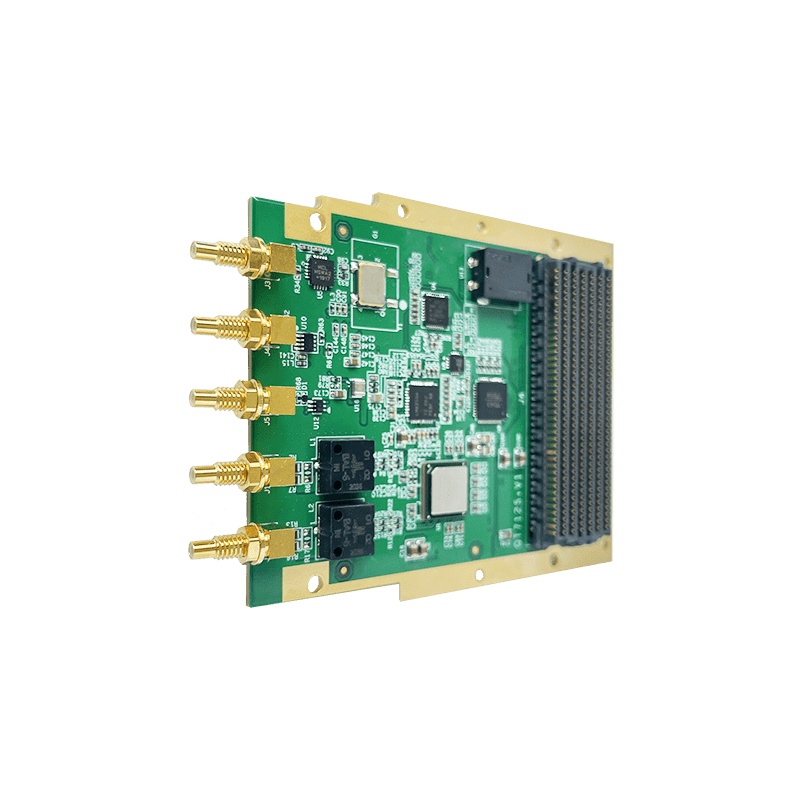

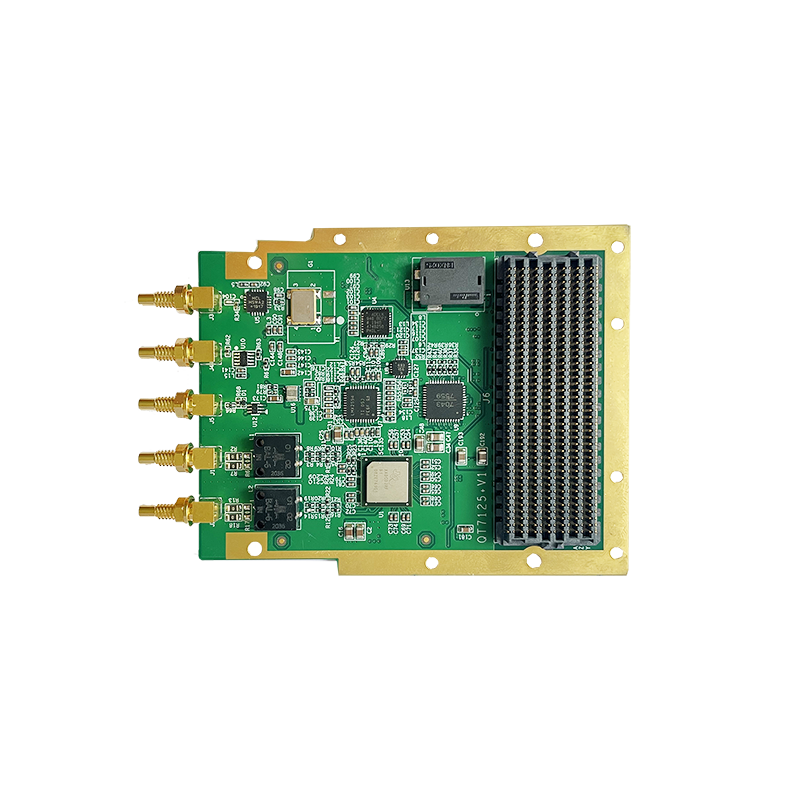

產品簡介

QT7125+是一款高分辨率,、高采樣率ADC FMC+子板,。它提供2路12位 5.2GS/s或1路10.4GS/s A/D通道,，全功率模擬-3dB輸入帶寬可達8GHz,。本產品是基于TI公司ADC12DJ5200模數轉換芯片而設計,。板卡支持觸發輸出/觸發輸入,；內部參考時鐘,、外部參考兩種時鐘方式,，可通過SPI總線實現時鐘源選擇,。通過參考時鐘和同步信號可實現多個板卡的同步。

QT7125+板卡的電氣與機械設計依據FMC+標準(ANSI/VITA 57.4),，通過一個HSPC高速連接器連接至FPGA載板,。前面板I/O裝配SSMC同軸連接器。QT7125+設計了風冷和導冷版本,，可適應于坤馳的FPGA載板,，如QT7012以及Xilinx和Altera等支持FMC+的通用載板，以進行高性能的算法計算,。

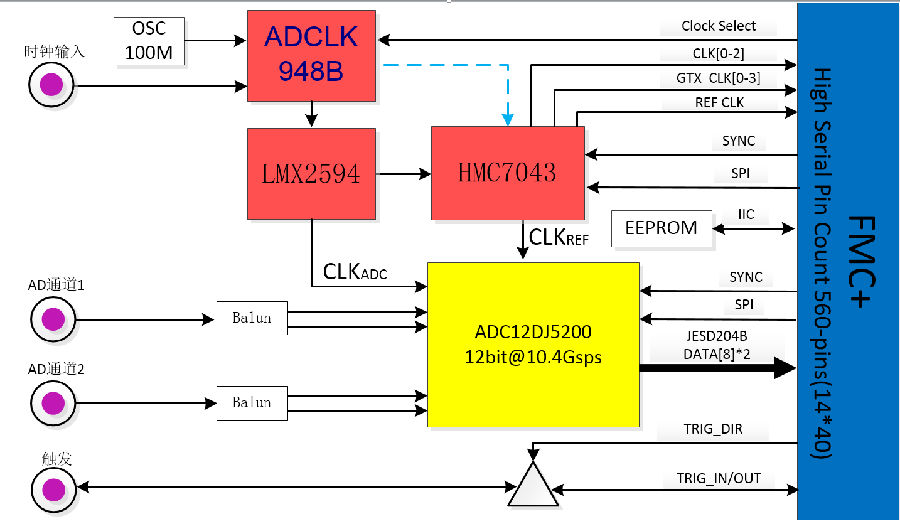

系統框圖

技術規格

• —— 4個SSMC的連接器,，其中2個分別為模擬信號輸入1 (IN0)和模擬信號輸入2 (IN1)；一個為外部時鐘輸入(CLK),；一個為可由載板配置成輸入或者輸出的同步觸發信號(TRG),。

• —— 采樣頻率：12bit，2通道 5.2GS/s或1通道 10.4GS/s,。

• —— 帶寬：全功率模擬帶寬（-3 dB）8GHz,。

• —— 適應范圍：完全符合Vita57.4規范，包括結構件,，子卡尺寸,，面板連接器，正反面器件的限高等,，大大提供了子卡的通用性和適配性,。

• —— 多種散熱方式：風冷或?qū)Ю洹?

• —— AC耦合輸入。

• —— 時鐘選擇靈活：內部時鐘,、外部時鐘選擇可由載板控制,。

• —— HSPC高速連接器。

• —— 4k bit EEPROM可與主板通過I2C總線連接,。

• —— 工作溫度：商業級0℃～ +70℃ ,，工業級 -40℃～ +85℃。

應用領域

—— 軟件無線電

• —— 寬帶MIMO應用

• —— 數字波束成形

• —— （雷達/聲納）電子戰

• —— 物理實驗

• —— 信號智能

• —— 航空航天和測試儀器
