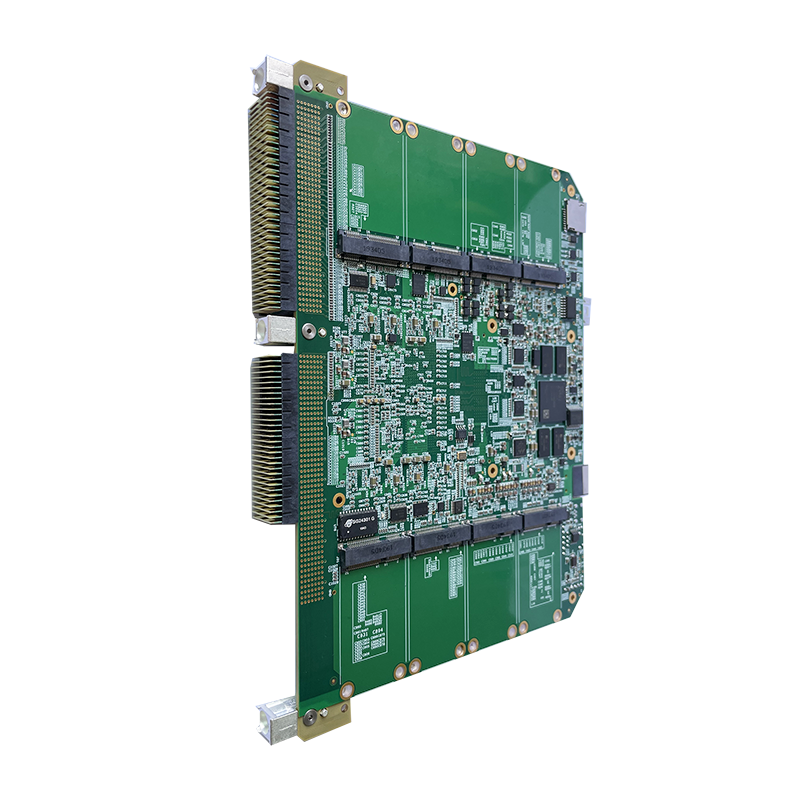

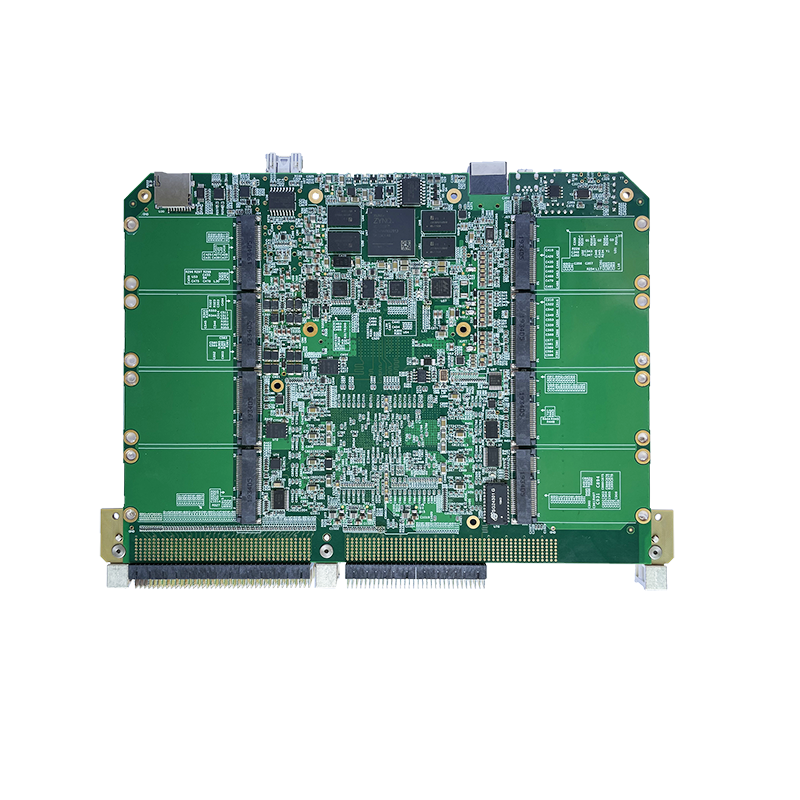

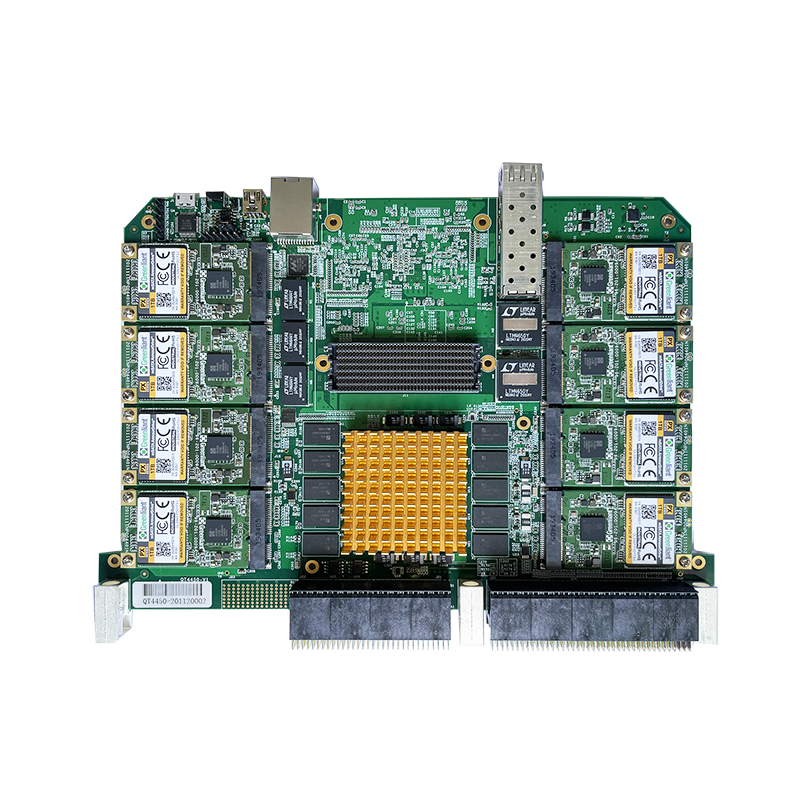

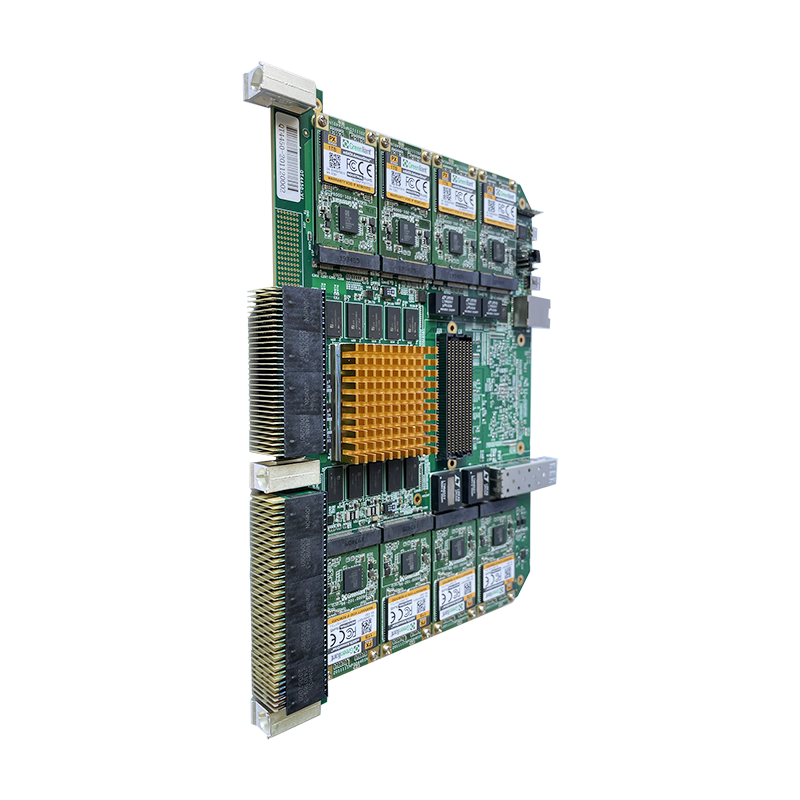

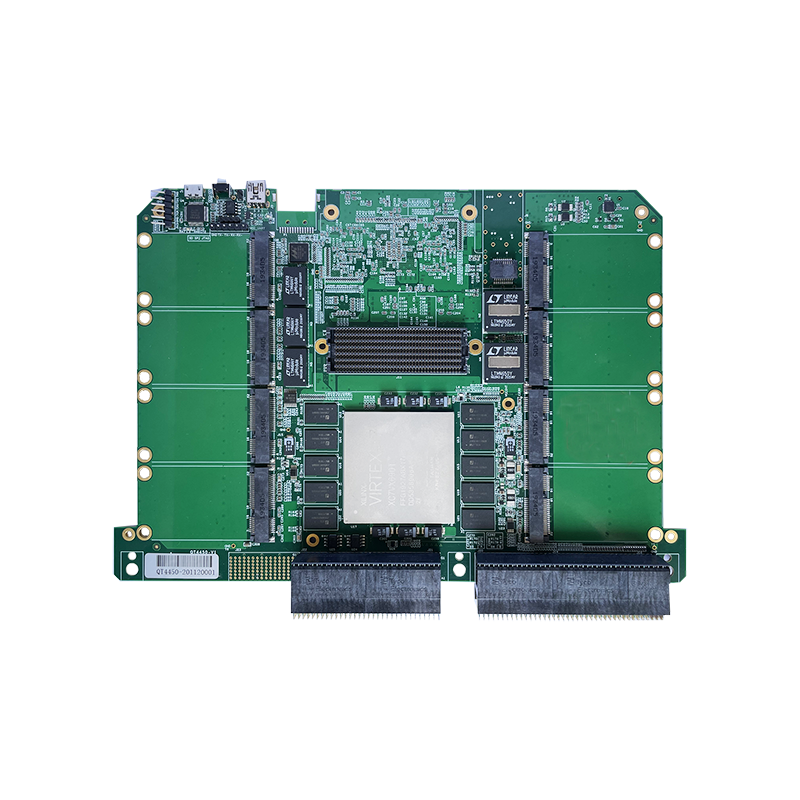

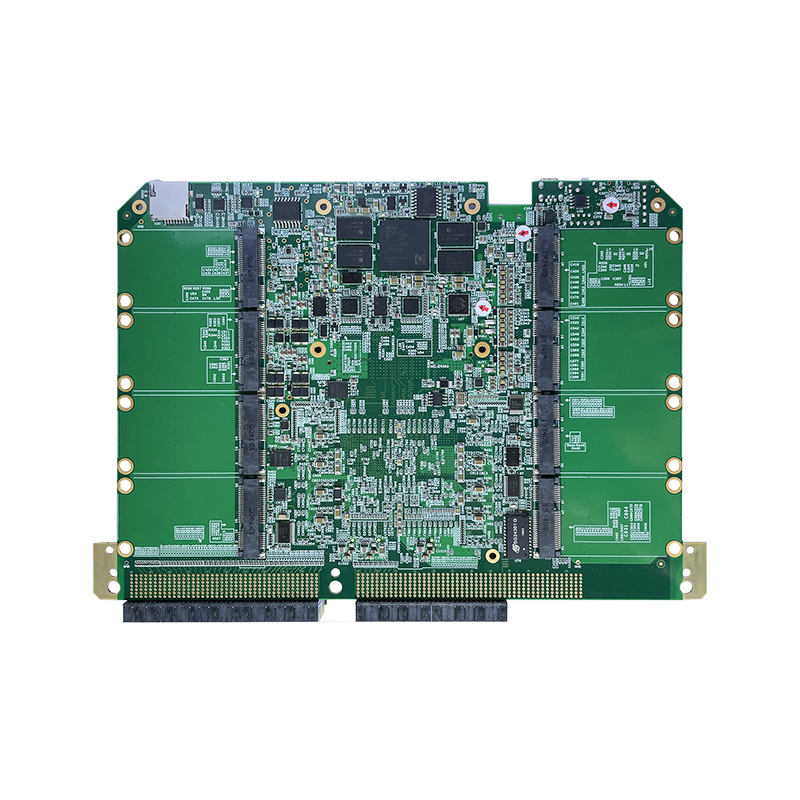

產品簡介
QT4450板卡是一款高性能的6UVPX載板,，板載1個HSPC形式的FMC+連接器,。板卡選用了1片Xilinx公司7系列FPGA最高端的Virtex7系列家族中的XC7VX690T-2FFG1927I作為處理核心,，搭配一顆XC7Z020-CLG484作為控制核心,。其中XC7VX690T-2FFG1927I搭配2組共10片（每組其中1片作為ECC校驗）16bit4Gb的DDR3SDRAM和2顆256Mb的SPIFlash作為程序加載和參數存儲,；XC7Z020-CLG484的PS搭配2顆16bit4Gb的DDR3的SDRAM和2顆256Mb的SPIFlash,；PL搭配2顆16bit4Gb的DDR3的SDRAM。板卡支持1路千兆網信號到VPX連接器,，一路到前面板RJ45連接器,，一個MiniUSB轉接UART接口，1個MicroUSB的JTAG下載口,，1個MicroSD卡接口,，支持MicroSD卡加載程序。另外還預留有一路SFP+的光纖接口和正反面各8個mSATA的SSD接口,。
QT4450通過1個HSPC形式的FMC+（VITA57.4）接口向外部提供豐富,、高速且可配置的數字I/O資源，F(xiàn)MC+可提供84對高速差分線（含4對差分時鐘線）,、1組共2對參考時鐘線,、1組共2對同步時鐘線、24組共48對超高速DP差分對及6對超高速差分時鐘線,?？蛻艨梢愿鶕?jù)應用需求靈活地選擇FMC子卡或者FMC+子卡，比如ADC子卡,、DAC子卡以及光纖子卡等,。同時可支持Windows，Linux上位機驅動,。便于構建靈活,、高效的開發及使用環境。

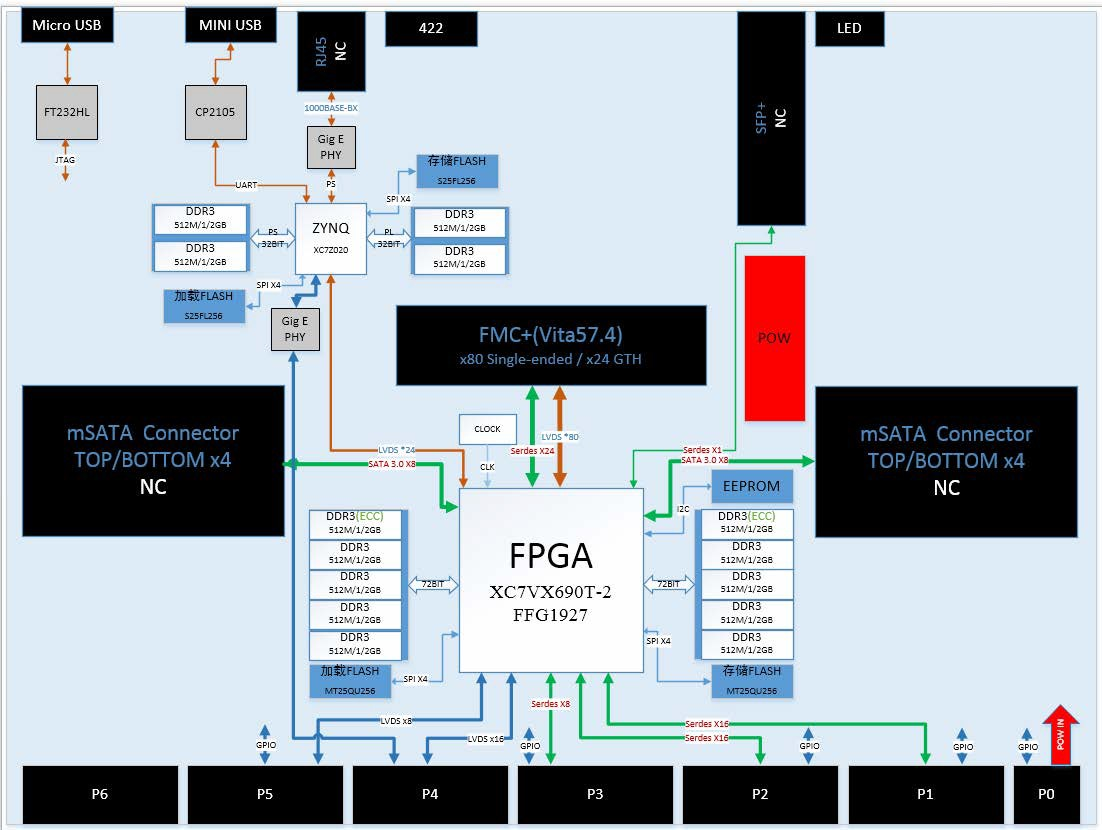

系統框圖
技術規格
——FPGA默認為XC7VX690T-2FFG1927I,，提供高性價比和豐富的邏輯資源,；
——FPGA也可根據需要選擇XC7VX485T-2FFG1927I，或者XC7VX550T-2FFG1927I,；
——提供1路FMC+標準（VITA57.4）子卡接口，每路FMC+接口包括84對高速差分線（含4對差分時鐘線）,、1組共2對參考時鐘線,、1組共2對同步時鐘線,、24組共48對超高速DP差分對及6對超高速差分時鐘線；
——支持最多16片1TB的mSATA接口SSD,；
——XC7VX690T-2FFG1927搭配2組共4GB的高速DDR3緩存和2顆256Mb的SPIFlash,；
——XC7Z020-CLG484搭配2組共2GB的高速DDR3緩存和2顆256Mb的SPIFlash；
——支持MicroSD卡加載程序,；
——支持MiniUSB轉UART串口通信,；
——支持MicroUSB形式的JTAG調試接口；
——前面板一個RJ45接口,，另外預留一路到背板的千兆網信號,；
——預留一路SFP+光纖通道；
——標準VPX背板供電,，12V和5V獨立的電源監控功能,；
——板載專用溫度傳感器芯片；
——標準6U尺寸VPX接口規范,，支持多種協議,；——通用驅動庫及開發程序包，支持多種操作系統,；
——支持風/導冷散熱,；
應用領域
——FPGA 信號處理
——信號高速采集和存儲
——實時多算法處理的在線測試驗證
——測試測量快速環境搭建
——無線、國防應用
技術支持
——支持 DDR3 接口,，VPX 接口等 IP 的例程,；
——支持 Windows 驅動，Linux 驅動,；
——可插接大部分符合 VITA57 規范的 FMC 或者 FMC+ 子卡,；
——可提供 FMC 或者 FMC+ 子卡演示程序。
