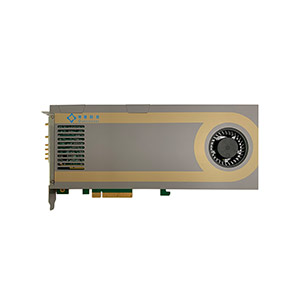

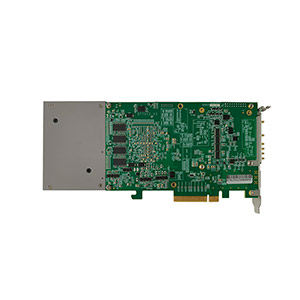

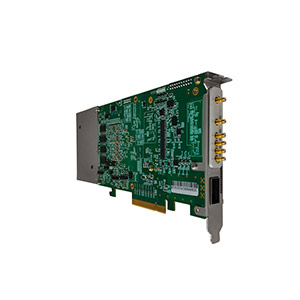

產品簡介
坤馳科技自主研發的QT12125是一款同時支持交流耦合與雙極性寬帶信號輸入的高精度高速數據采集卡,，它提供12位 雙通道5.2GS/s或單通道10.4G A/D通道，全功率模擬帶寬（-3 dB）8GHz,。板載FPGA具備實時信號處理能力,，可以進行大數據量的實時信號處理，這些特性使QT12125成為超寬帶信號采集,、雷達,、復雜電磁環境及無線頻譜應用領域進行信號采集和分析的理想工具,。QT12125提供快速的PCI Express 3.0 x8數據傳輸接口，以及靈活配置的硬件組合,，獲得性能,、功耗和成本之間的最佳平衡，特別適合于雷達,、無線電等應用領域,。
QT12125搭配坤馳科技的上位機可視化軟件，通過上位機軟件實現對板卡的操作,，可通過上位機軟件的頻域圖和瀑布圖動態進行頻譜分析,，對于有二次開發需求的用戶，提供多種語言的二次開發接口及板卡控制參考例程,。

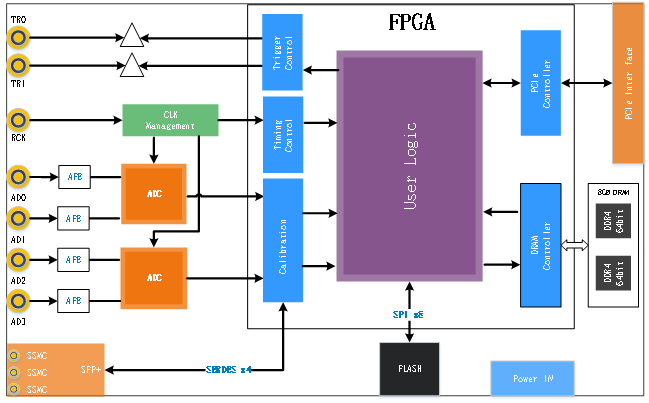

系統框圖
技術規格
—— 1/2通道采集
—— 單通道10.4GS/s或雙通道5.2GS/s 采樣率
—— 12bit垂直分辨率
—— 模擬輸入帶寬（-3 dB）：8GHz
—— 輸入阻抗：50 Ohm
—— 交流耦合
—— 全量程輸入電壓：480mVpp ~ 1040mVpp 可編程,，缺省值0.8Vpp
—— 連接器：SSMC
—— KU系列FPGA 家族中的XCKU115，兼容FPGA 芯片（KU085),，可根據需要靈活選擇
—— 預留JTAG 和測試接口
—— 1個QSFP+光纖接口
—— 2組64Bit DDR4 SDRAM,，單組容量4GB
—— 支持利用SPI x8 模式配置程序
—— 支持PCIe 3.0 x8 接口，支持與PC 的高速數據交互功能
—— 支持單獨12V 供電（脫離PC 機）
—— FPGA定制開發
客戶價值
—— 通過快速PCIe總線實時傳輸采集數據
—— 高動態范圍
—— 靈活的配置方案
—— 大容量板載存儲器
—— 縮短開發時間,，加快上市速度
—— 可定制開發的高級觸發功能
—— 可集成滿足OEM領域應用的實時信號處理模塊：數字上下變頻,、實時FFT等
應用領域
—— 超寬帶信號采集
—— 電子戰
—— 衛星通信
—— 射頻采樣軟件無線電
—— 雷達
