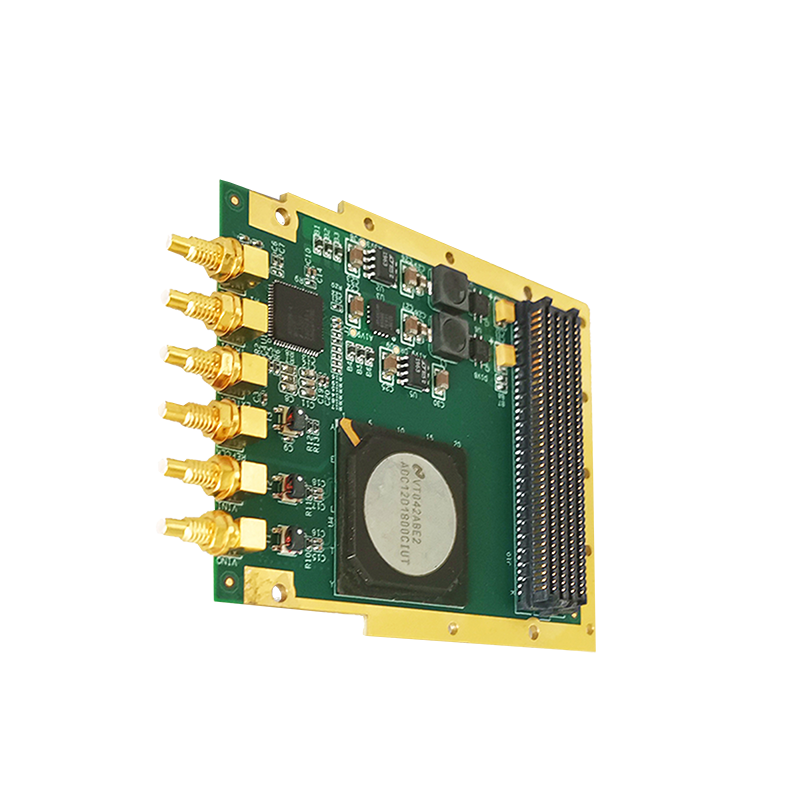

產品簡介

QT7132是一款高分辨率,、高采樣率ADC FMC子板,。它提供2路12位1.6GS/s或1路3.2GS/sA/D通道，全功率帶寬可達2.8GHz,。本產品是基于TI公司ADC12D1600模數轉換芯片而設計,。板卡支持2路觸發輸入/輸出通道；時鐘模式支持內部參考時鐘、外部參考時鐘和外部采樣時鐘輸入等多種模式,。

QT7132板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1),，通過一個高密度連接器（HPC）連接至FPGA載板。前面板I/O裝配了6個SSMC同軸連接器,。QT7132支持導冷結構,，可適應于坤馳的多種FPGA載板，如QT7010,、QT7011,、QT7020、QT3011及Xilinx和Altera等通用載板,，以進行高性能的算法計算,。

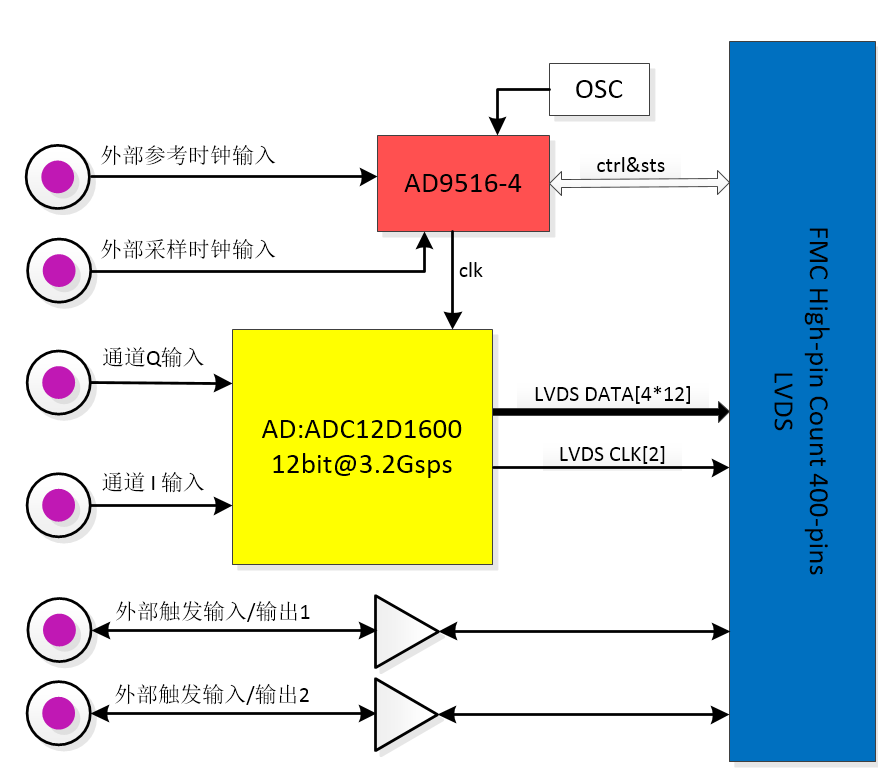

系統框圖

技術規格

—— 6個SSMC的連接器，其中2個分別為模擬信號輸入1(INQ)和模擬信號輸入2(INI),；2個是外部觸發輸入/輸出信號（TG1和TG2）,；一個為外部參考時鐘輸入（RCK）,；一個是外部采樣時鐘輸入(CLK)

—— 采樣頻率：12bit,，2通道1.6GS/s或1通道3.2GS/s。

—— 帶寬：全功率帶寬2.8GHz,。

—— 適應范圍：完全符合Vita57.1規范,，包括結構件，子卡尺寸,，面板連接器,，正反面器件的限高等，大大提供了子卡的通用性和適配性,。

—— 散熱方式：導冷,。

—— AC耦合輸入。

—— 時鐘選擇靈活：內部時鐘,、外部時鐘選擇可由載板控制,。

—— HPC高引腳數連接器。

—— 工作溫度：商業級0℃～+70℃,，工業級-40℃～+85℃,。

應用領域

—— 軟件無線電

—— 寬帶MIMO應用

—— 數字波束成形

—— （雷達 / 聲納）電子戰

—— 物理實驗

—— 信號智能

—— 航空航天和測試儀器
