產品簡介

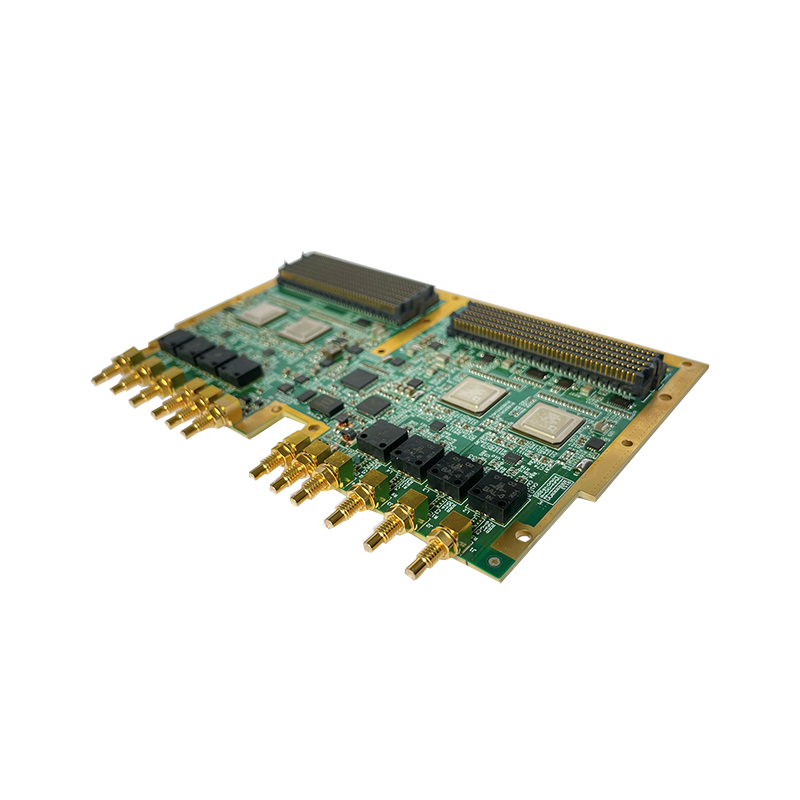

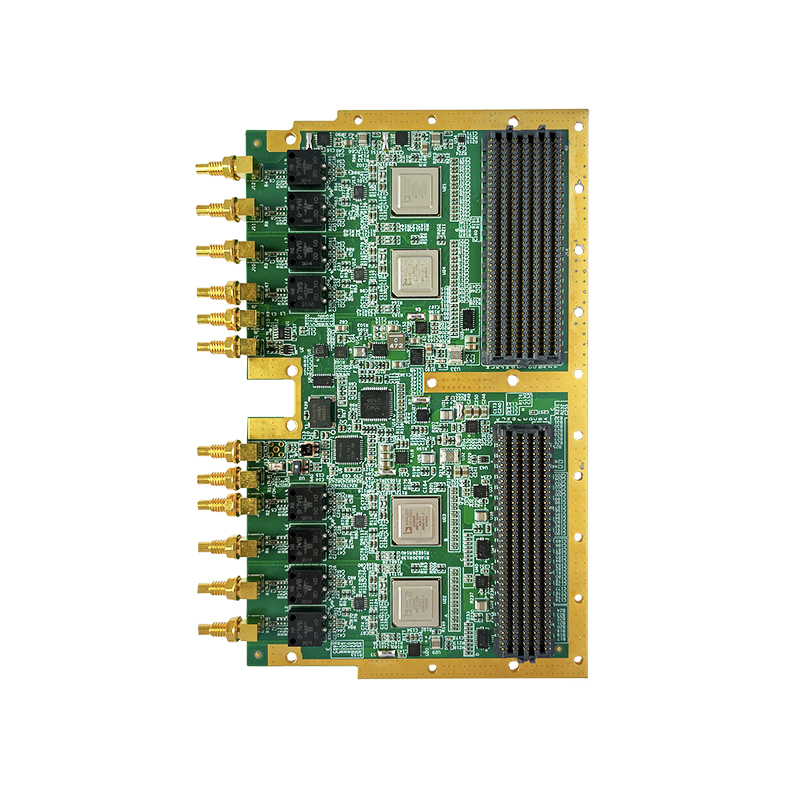

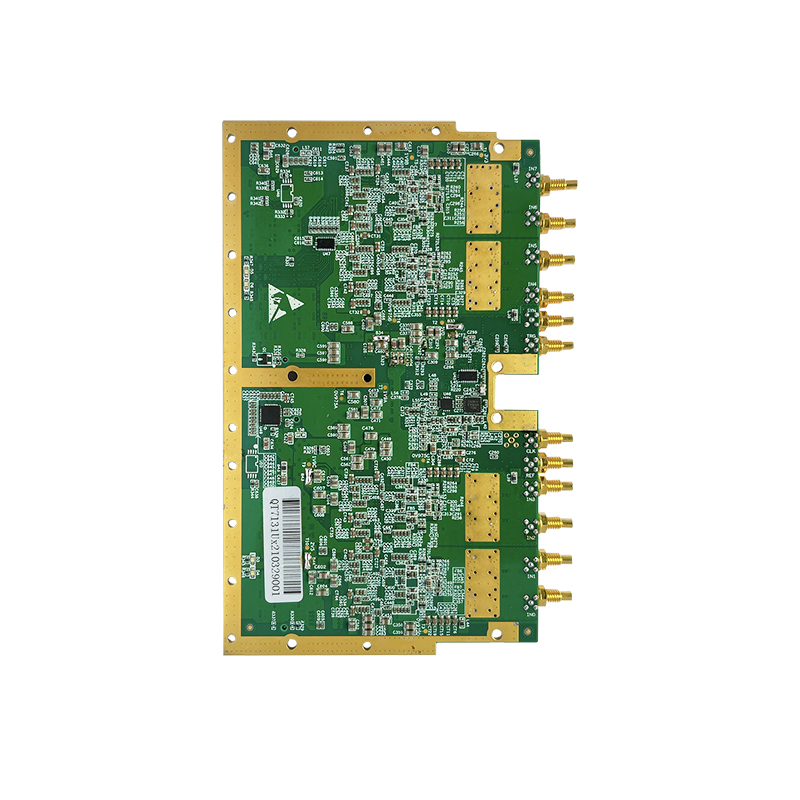

QT7131U是一款多通道高分辨率、高采樣率ADC FMC和FMC+雙寬子板,。它提供8路14位2GS/s的A/D通道,，全功率模擬輸入帶寬（-3dB）可達8GHz。本設計是基于ADI公司AD9689BBPZ-2000模數轉換芯片而設計,。板卡支持觸發輸入/輸出,；內參考、外參考,、外時鐘三種時鐘方式，可通過SPI總線實現時鐘源選擇,。通過外同步信號可實現板卡多個ADC信號的同步,。

QT7131U板卡的電氣與機械設計依據ANSI/VITA 57.1和57.4，通過2個高速連接器（HPC和HSPC）連接至FPGA載板,。前面板I/O裝配12個SSMC同軸聯接器。QT7131U設計兼容風冷和導冷,，搭配相應接口的載板,，可實現8路模擬信號的同時采集。

系統框圖

技術規格

—— 采樣速率:2GS/s

—— 通道數:4顆ADC共8通道

—— AC/DC耦合輸入可選,，默認AC

—— 位數:14bit

—— 全功率帶寬（-3dB）: 8GHz

—— 支持外同步信號

—— JESD204B 標準數字接口

—— 兼容VITA57.1規范

—— 兼容風冷或?qū)Ю?/span>

—— 內部時鐘、外部時鐘及外參考時鐘

—— HPC+HSPC高引腳數連接器

—— 12個SSMC前面板連接器

應用領域

—— 軟件無線電

—— 數字波束成形

—— （雷達/聲納）電子戰

—— 無線通信系統

—— 高速采集,、回放系統

—— 測試測量?jī)x器

其他支持

—— 提供Verilog bit文件

—— JESD204B Core,，可包括BSP
