產品簡介

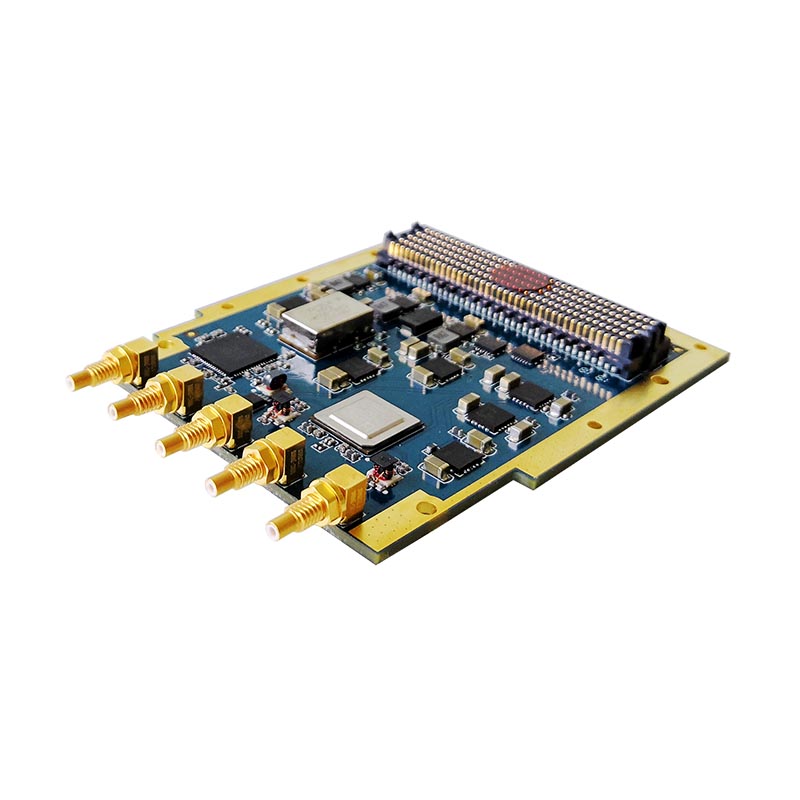

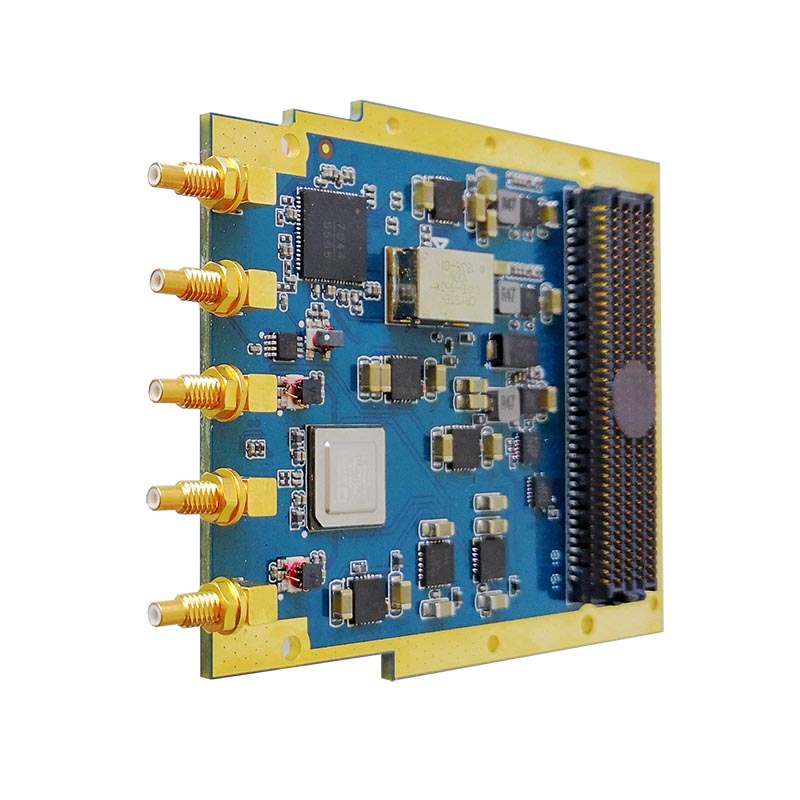

QT7131是一款高分辨率、高采樣率ADC FMC子板,。它提供2路14位3G/2.6G/2GS/s A/D通道,，全功率模擬輸入帶寬（-3dB）可達9GHz。QT7131A為3.0GSPS采樣率,，QT7131B為2.6GSPS采樣率,，QT7131C為2.0GSPS采樣率,。板卡支持外部觸發輸入；內參考,、外參考,、外時鐘三種時鐘方式,，可通過SPI總線實現時鐘源選擇,。通過同步時鐘輸入可實現多個板卡的同步。

QT7131板卡的電氣與機械設計依據FMC標準(ANSI/VITA 57.1),，通過一個高密度連接器（HPC）連接至FPGA載板。前面板I/O裝配5個SSMC同軸聯接器,。QT7131設計兼容風冷和導冷,，可適應于坤馳的多種FPGA載板，如QT7010,、QT7020及Xilinx和Altera等通用載板,，以進行高性能的算法計算。

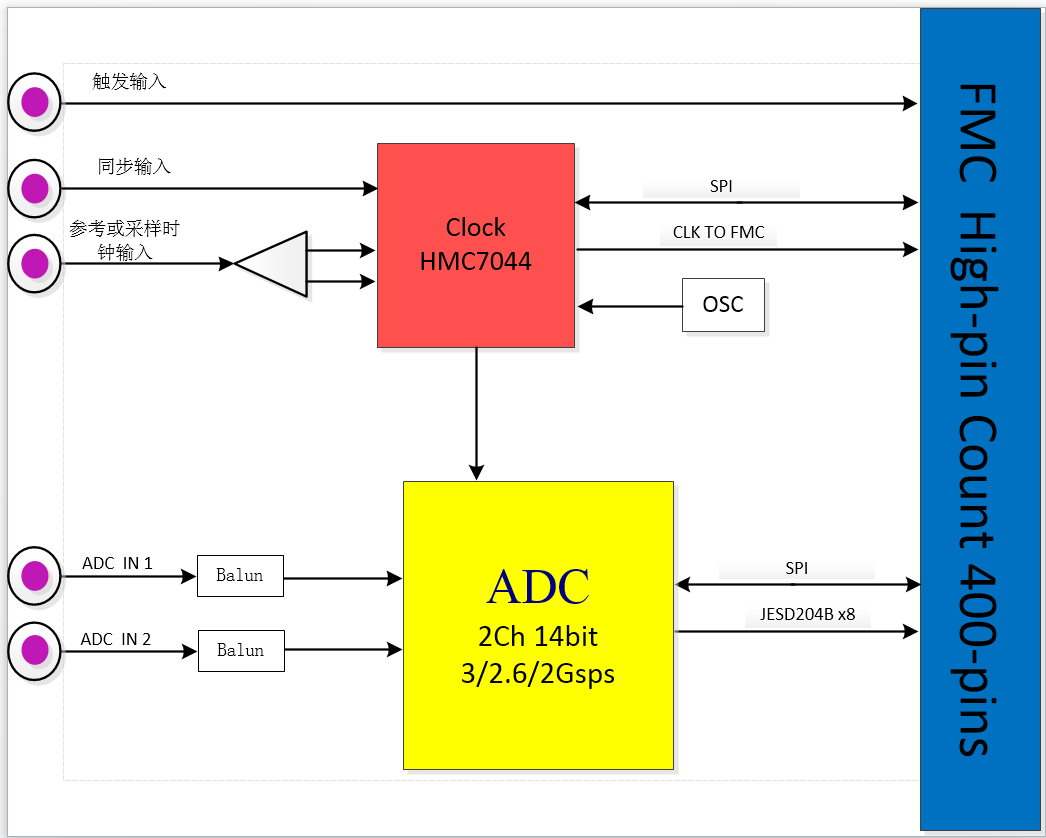

系統框圖

技術規格

—— 5個SSMC的連接器,，其中2個分別為模擬信號輸入通道A和模擬信號輸入通道B,；一個為外部時鐘輸入(CLK)；一個為觸發輸入（TRL）,；一個為同步時鐘輸入(SYNC)

—— 采樣速率:

  - QT7131A：2通道 14bit 3.0GS/s,；

  - QT7131B：2通道 14bit 2.6GS/s,；

  - QT7131C：2通道 14bit 2.0GS/s,；

—— AC耦合輸入

—— 輸入帶寬：全功率模擬輸入帶寬（-3dB）：9GHz

—— 支持多板共采樣時鐘

—— JESD204B 標準數字接口

—— 兼容VITA57.1規范

—— 兼容風冷或?qū)Ю?/span>

—— 內部時鐘、外部時鐘及外參考時鐘

—— HPC高引腳數連接器

—— 工作溫度：商業級0℃～+70℃ ,，工業級 -40℃～+85℃

應用領域

—— 軟件無線電

—— 數字波束成形

—— （雷達/聲納）電子戰

—— 無線通信系統

—— 高速采集、回放系統

—— 測試測量儀器
