產品簡介

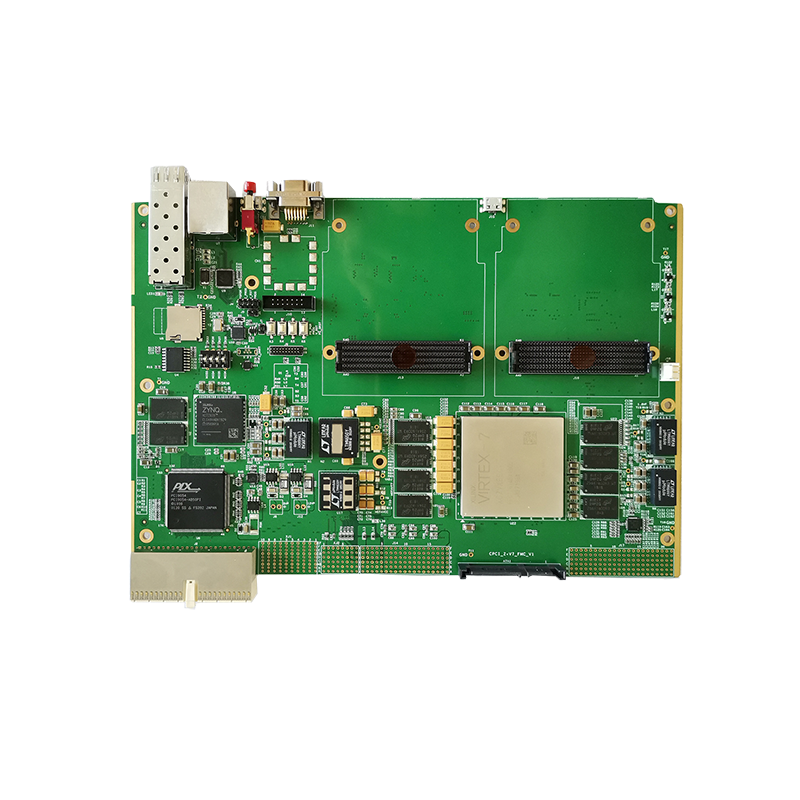

QT7061板卡是一款基于V7+Z7雙FPGA的雙FMC高性能CPCI載板,。主要芯片采用Xilinx公司7系FPGA中最高端的Virtex7中的XC7VX690T-2FFG1761和Zynq7中的XC7Z020-CLG484,，組成雙FPGA載板。其中XC7VX690T-2FFG1761搭配2組共8片16bit 4Gb的DDR3 SDRAM（MT41K256M16HA-125ITE），XC7Z020-CLG484搭配2片相同規格的DDR3S DRAM。QT7061支持eMMC接口（也可以做為XC7Z020的IO擴展），SFP+接口，USB2.0接口、SD卡接口,、千兆網、UART口,、JTAG等外設接口,，支持2個標準HPC的FMC擴展接口。另外PCB還兼容PXIe插槽（一般不焊接）,。
QT7061板卡提供2路400Pin（40*10）的HPC連接器（ASP-134486-01）作為標準FMC接口,，該連接器符ANSI/VITA57.1標準，可以根據應用需求靈活地搭配FMC子卡,，比如ADC子卡,、DAC子卡以及光纖子卡等。

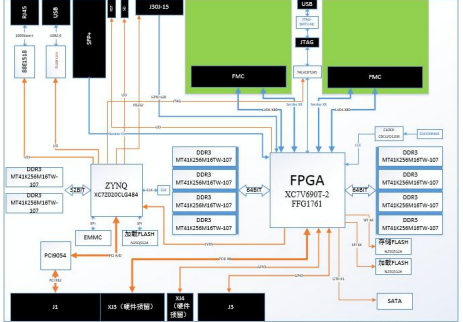

系統框圖
技術規格
——FPGA為XC7VX690T-2FFG1761和XC7Z020-CLG484,，提供高性價比的豐富的邏輯資源,；
——提供2路FMC標準（VITA 57.1）子卡接口，包括82對高速差分線（含2對差分時鐘線）,、10組共20對超高速DP差分對及2對超高速差分時鐘線,；
——XC7VX690T-2FFG1761搭配2組各4顆16bit 4Gb高速DDR3緩存和2顆256Mb 的SPI Flash；
——XC7Z020-CLG484搭配2顆16bit 4Gb高速DDR3緩存和1顆256Mb 的SPI Flash,；
——支持SD卡加載程序,；
——支持Micro USB轉UART串口通信；
——支持14pin排針式JTAG調試接口和Micro USB轉JTAG接口,；
——支持一個標準Micro USB接口,；
——標準CPCI背板供電，12V,、5V和3.3V獨立的電源監控功能,；
——標準6U尺寸CPCI接口規范；
——板載獨立12V和5V直流電源輸入接口,，可不接背板獨立工作,；
——板載1個標準SFP+接口,；
——板載1個RJ45千兆網口；
——板載1個eMMC接口,；
板載一個SATA連接器,，也可作為電源輸入口
應用領域
—— 軟件無線電
—— FPGA信號處理
—— 雷達圖像處理
—— 衛星通信系統
—— 圖象與視頻處理
—— 基帶通信接收
—— 多通道數字接收以及其他相關領域,。
