6GHz發射接收系統方案

概述

  坤馳科技自主研發的6GHz通信發射和接收機系統QT1000,，依托業內一流參數指標的射頻硬件、開放式可編程FPGA與寬帶數字化模塊技術,，可實現寬帶信號記錄流盤與回放,、通信信號調制實時調制與解調、標準與非標協議信號分析、自定義信號觸發方式與記錄等功能,。

  基于高速PCIE總線的軟件無線電平臺技術,，可通過開放的FPGA平臺實現精準的寬帶實時譜分析，實時信號分析和偵測以及通信信號產生和發射等功能,。

系統組成

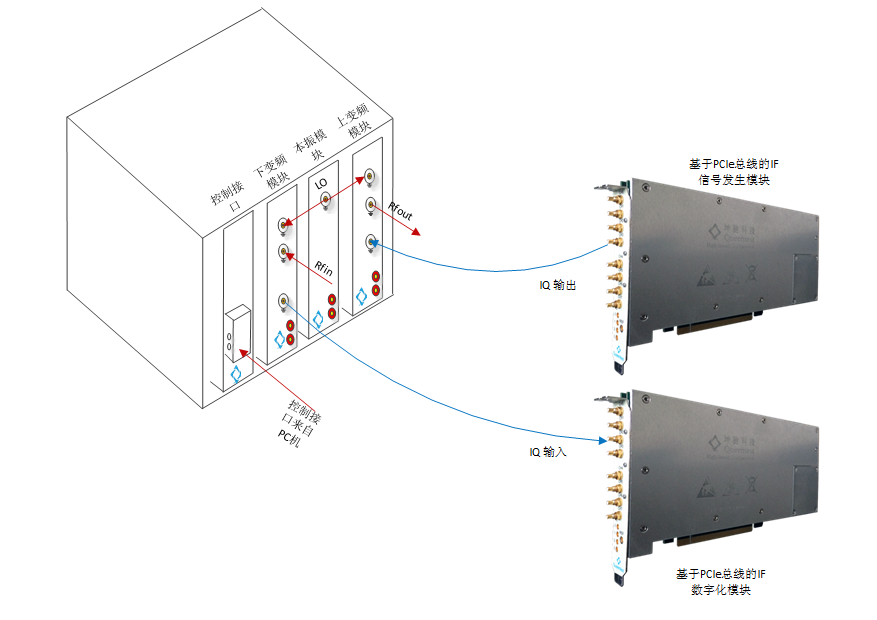

  系統組成如圖1所示,，主要包括本振模塊、上變頻模塊下,、變頻模塊,、基于PCIE總線的IF數字化模塊和IF信號發生模塊以及控制計算機組成?？芍苯舆B接對應的天線進行信號采集到計算機中,同時支持計算機產生的并支持板載FPGA實時信號處理開發,。

圖1

LO本振源

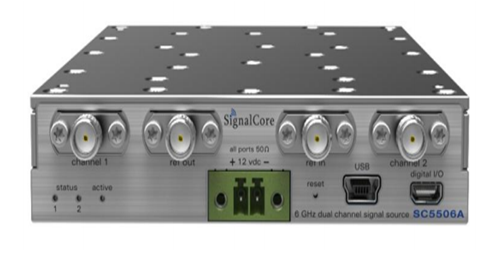

  采用SC5506A 6GHz雙通道信號源作為本振信號源。SC5506A是一款超低相位噪聲的信號源,，采用多級PLL架構,，專為IQ下變頻器以及上變頻器配套的本振源而設計采用射頻信號發生器。

  SC5506A具備雙通道LO輸出,，可以同時驅動下變頻器和上變頻器,。

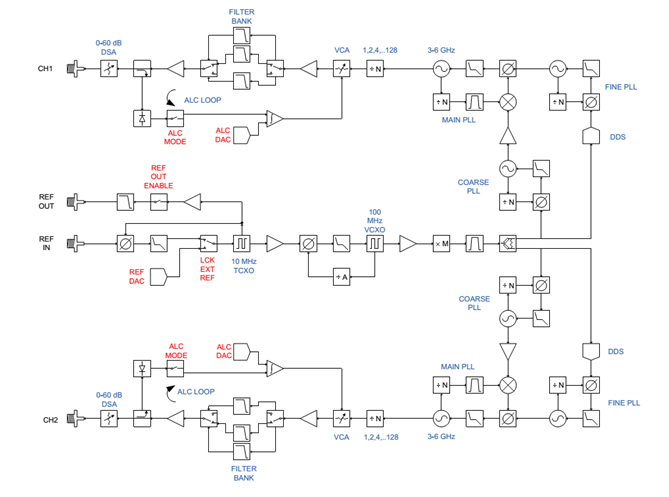

  SC5506A實現原理如下圖：

技術指標

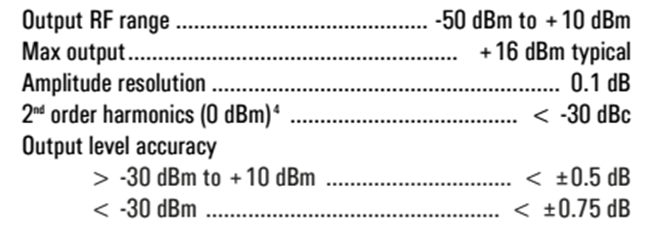

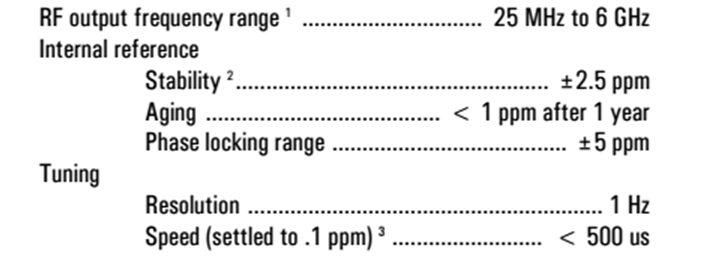

  LO輸出指標：

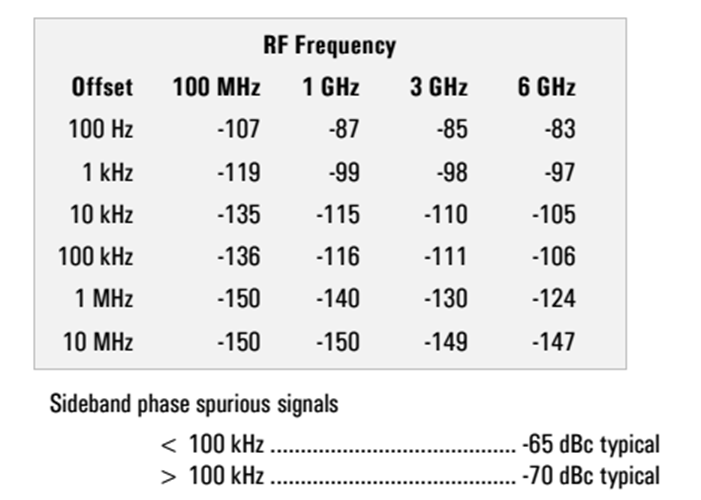

  相位噪聲：

  放大器指標

下變頻器模塊

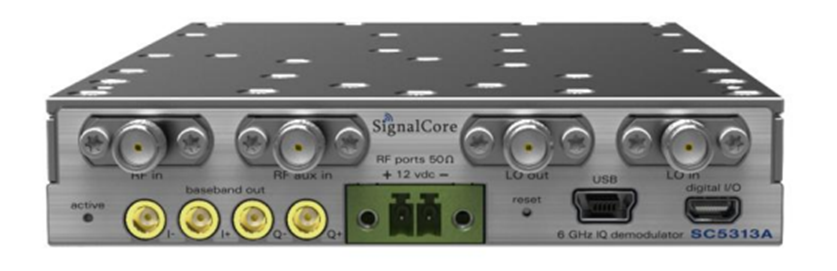

  采用SC5313A 6GHz雙通道直接IQ解調模塊。SC5506A支持400M到6GHz直接IQ解調,，能將RF信號直接下變頻到模擬I,、Q IF信號或IQ基帶信號。頻率輸出范圍支持DC到160MHz（基帶,、IF信號）,。

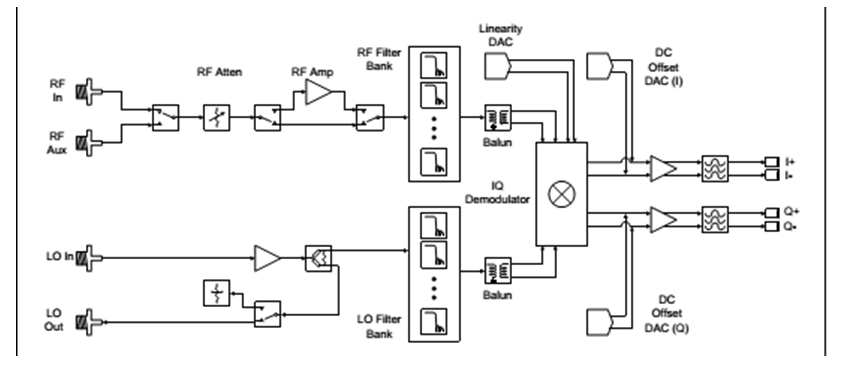

  SC5313實現原理如下圖

技術指標

  RF range 400 MHz to 6GHz
  DC to 160 MHz baseband
  Noise floor<-165dBm/Hz
  Input IP3>15dBm
  DC offset calibration
  Adjustable gain>60dB

上變頻器模塊

  采用SC5413 6GHz雙通道直接IQ調制模塊。SC5413A支持400M到6GHz直接IQ調制,，能將模擬I,、Q IF信號或IQ基帶信號直接上變頻到RF信號。頻率輸入帶寬范圍支持DC到160MHz（基帶,、IF信號）,。

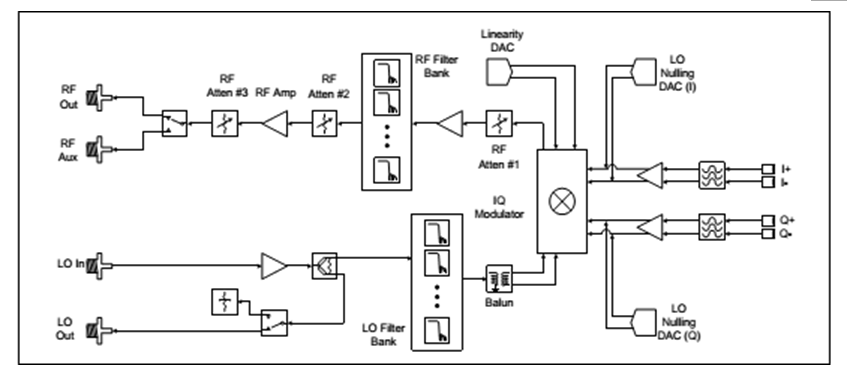

  SC5413實現原理如下圖：

技術指標

  RF range 400 MHz to 6GHz
  DC to 160 MHz baseband
  Output SNR < 140dB
  Output IMD < -65dBc
  LO feed-through calibration
  Output range > 90dB
