產品簡介
QT7152是一款高性能的ADC FMC子板,。它提供8路16位125MSPS的A/D通道，可配置的JESD204B輸出模塊能支持每通道最高6.4Gbps的采樣速率,，全功率模擬輸入帶寬可達650MHz,。本產品是基于ADI公司的AD9656模數轉換芯片而設計。板卡支持同步/觸發輸入或者輸出,；時鐘模式支持內部參考時鐘,、外部參考/采樣時鐘輸入等多種模式，時鐘選擇可通過SPI總線配置實現,。板載一顆溫度傳感器芯片,，可以實現對子板溫度的監控。
QT7152板卡的電氣與機械設計依據FMC標準(ANSI/VITA 57.1),，通過一個高密度連接器（HPC）連接至FPGA載板,。前面板I/O裝配了10個SSMC同軸連接器。QT7152支持導冷結構,，可適應于坤馳的多種FPGA載板,，如QT7010、QT7011,、QT7020,、QT3011及Xilinx和Altera等通用載板，以進行高性能的算法計算,。

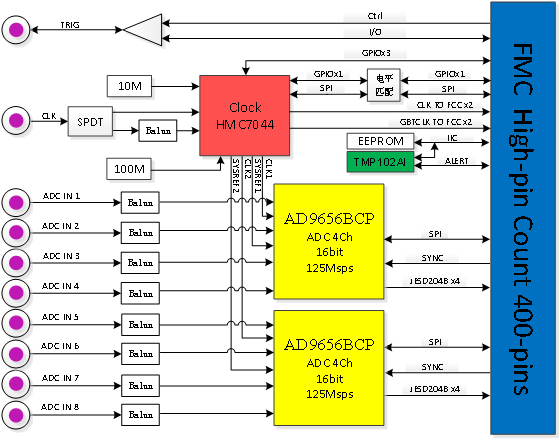

系統框圖
技術規格

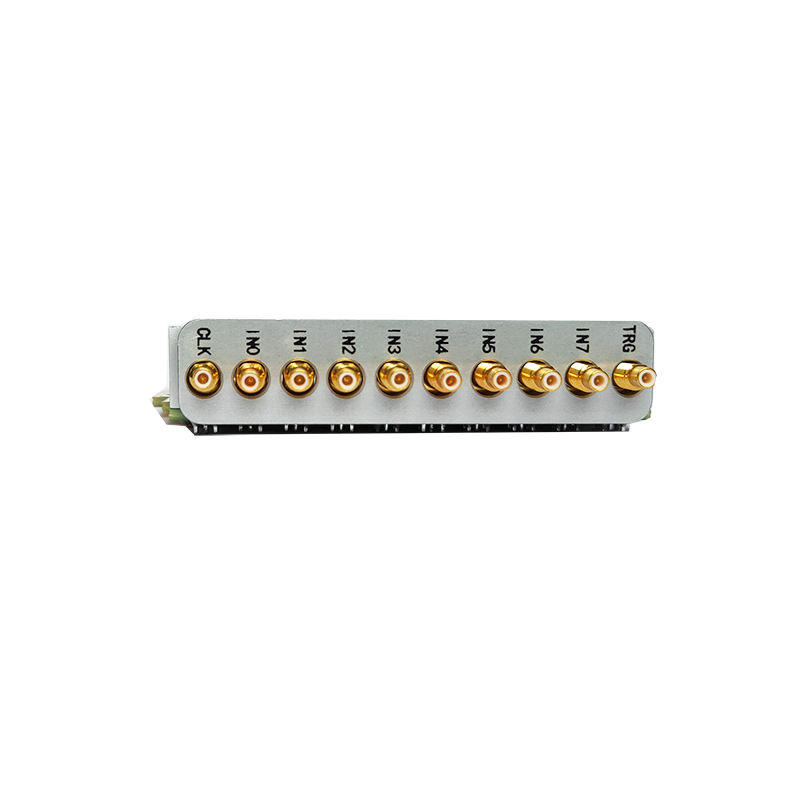

—— 10個SSMC的連接器,，其中8個分別為模擬信號輸入通道0~7；1個是外部參考/采樣時鐘輸入信號（CLK）,；1個為方向可控的觸發輸出/輸入信號（TRG）,；
—— 采樣頻率：16bit,，8通道125MSPS；
—— 全功率模擬輸入帶寬：650MHz,；
—— 板載一顆溫度傳感器芯片，可以實現對子板溫度的監控,；
—— 適應范圍：完全符合Vita57.1規范,，包括結構件，子卡尺寸,，面板連接器,，正反面器件的限高等，大大提供了子卡的通用性和適配性,；
—— 散熱方式：風冷或?qū)Ю洌?/span>
—— AC耦合輸入,；
—— 時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制,；
—— HPC高引腳數連接器,；
—— 工作溫度：商業級0℃～+70℃，工業級-40℃～+85℃
應用領域
—— 軟件無線電
—— 寬帶MIMO應用
—— 數字波束成形
—— （雷達/聲納）電子戰
—— 物理實驗
—— 信號智能
—— 航空航天和測試儀器
客戶價值
—— 快速交付
—— 可維護性好
—— 易于集成
—— 高速高精度選擇
其他支持
—— 提供Verilog bit文件
—— 開源的C/C++ 參考例子
