產品簡介
QT7135DC是一款高分辨率、高采樣率的ADCFMC子板,。它提供4路16位1G/500MS/s的A/D通道，模擬輸入帶寬可達500MHz,。本產品是基于TI公司ADS54J60模數轉換芯片而設計,。板卡支持外部同步觸發輸入和輸出；時鐘模式支持內部參考時鐘,、外部參考/采樣時鐘輸入等多種模式,，時鐘選擇可通過SPI總線配置實現。
QT7135DC板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1),，通過一個高密度連接器（HPC）連接至FPGA載板,。前面板裝配了7個SSMC同軸連接器。QT7135DC支持導冷結構,，可適應于坤馳的多種FPGA載板,，如QT7010,、QT7011、QT7020,、QT3011及Xilinx和Altera等通用載板,，以進行高性能的算法計算。

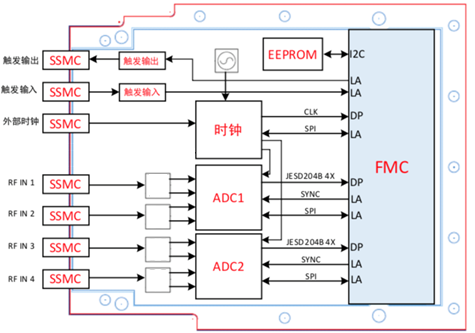

系統框圖
技術規格
-
—— 7個SSMC的連接器,，其中4個分別為模擬信號輸入1~4,；一個是外部參考/采樣輸入信號（CLK）；一個為觸發輸出（TRO）,；一個為觸發輸入(TRI)
-
—— 板載3顆狀態指示LED
-
—— 采樣頻率：16bit,，4通道1G/500MSPS
-
—— 模擬帶寬：500MHz
-
—— JESD204B 標準數字接口
-
—— 適應范圍：完全符合Vita57.1規范，包括結構件,，子卡尺寸,，面板連接器，正反面器件的限高等,，大大提供了子卡的通用性和適配性
-
—— 散熱方式：風冷或?qū)Ю?/span>
-
—— DC耦合輸入
-
—— 時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制
-
—— HPC高引腳數連接器
-
—— 工作溫度：商業級0~55℃,；工業級-20℃~65℃
-
—— 存儲溫度：-40℃~85℃
應用領域
-
—— 軟件無線電
-
—— 寬帶MIMO應用
-
—— 數字波束成形
-
—— （雷達/聲納）電子戰
-
—— 物理實驗
-
—— 信號智能
-
—— 航空航天和測試儀器
其他支持
-
—— 提供Verilog bit文件
-
—— JESD204B Core,，可包括BSP
