6GHz發射接收系統方案

概述

坤馳科技自主研發的6GHz通信發射和接收機系統QT1000,，依托業內一流參數指標的射頻硬件,、開放式可編程FPGA與寬帶數字化模塊技術,，可實現寬帶信號記錄流盤與回放,、通信信號調制實時調制與解調,、標準與非標協議信號分析,、自定義信號觸發方式與記錄等功能,。

基于高速PCIE總線的軟件無線電平臺技術,，可通過開放的FPGA平臺實現精準的寬帶實時譜分析，實時信號分析和偵測以及通信信號產生和發射等功能,。

系統組成

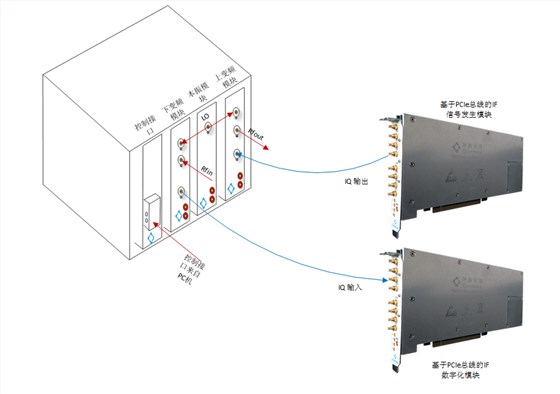

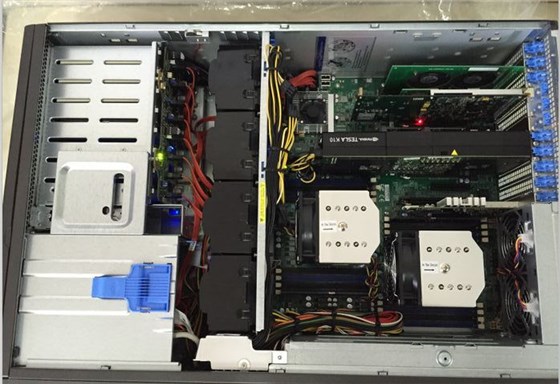

系統組成如圖1所示,，主要包括本振模塊、上變頻模塊,、下變頻模塊,、基于PCIE總線的IF數字化模塊和IF信號發生模塊以及控制計算機組成。

可直接連接對應的天線進行信號采集到計算機中,同時支持計算機產生的并支持板載FPGA實時信號處理開發,。

圖1

LO本振源

采用SC5506A 6GHz雙通道信號源作為本振信號源,。SC5506A是一款超低相位噪聲的信號源，采用多級PLL架構,，專為IQ下變頻器以及上變頻器配套的本振源而設計采用射頻信號發生器,。

SC5506A具備雙通道LO輸出，可以同時驅動下變頻器和上變頻器,。

SC5506A實現原理如下圖：

技術指標

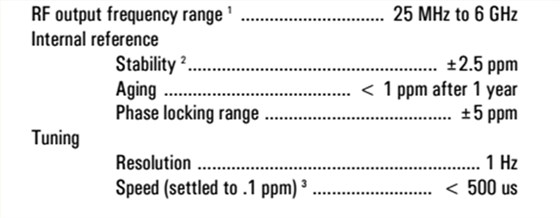

LO輸出指標：

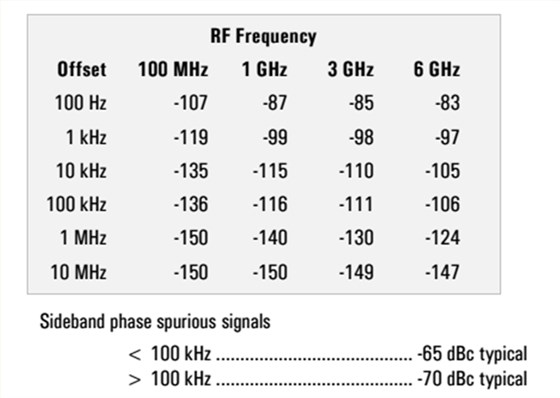

相位噪聲：

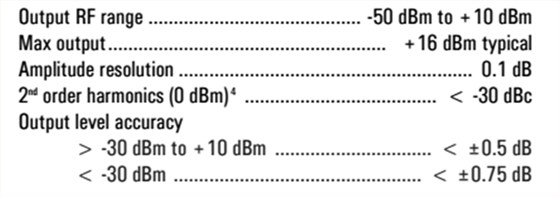

放大器指標：

下變頻器模塊

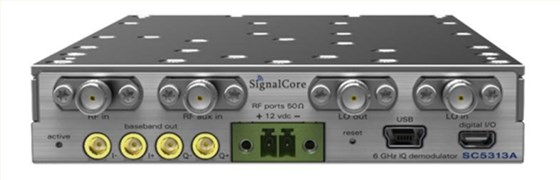

采用SC5313A 6GHz雙通道直接IQ解調模塊,。SC5506A支持400M到6GHz直接IQ解調，能將RF信號直接下變頻到模擬I,、Q IF信號或IQ基帶信號,。頻率輸出范圍支持DC到160MHz（基帶、IF信號）,。

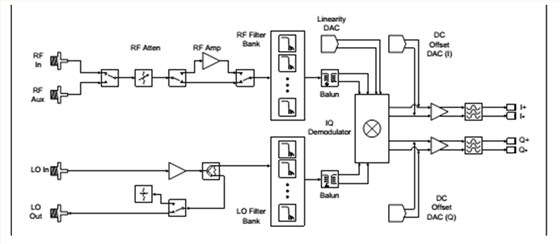

SC5313實現原理如下圖：

技術指標

RF range 400MHz to 6GHz

DC to 160MHz baseband

Noise floor < -165dBm/Hz

Input IP3 > 15dBm

DC offset calibration

Adjustable gain > 60dB

1/5
