超聲波AD/DA系統方案

描述:

針對不同的應用領域,，超聲發探測或聲發射一般分為主動探測（如DA作為發射源）,，和被動探測（被測物理本身為發射源，比如爆破等）,。本方案介紹的為一套高規格的超聲主動探測系統,。

系統規格：

系統DA（發射部分）選用兩塊德國Spectrum的M2i.6022 14bit高速DA卡，每塊卡具備四個獨立可調節的14bitDAC通道。

大支持62.5MHz的CLK,。每塊板上標準配置256MB內存,，大可支持到4GB, 這樣8個通道，每個通道可以分配到32MS的數據量（每塊板載256MB容量下,，4個通道分享256/4=64MB,由于是14bit位寬,，所以為64/2=32MS）。

每個通道具有獨立的gain和offset調節電路,，大可輸出+/-3V的模擬電壓,。兩張卡通過專用的start-hub模塊進行同步連接，保證每塊卡的clk是同步的,，low-slew,；同時觸發也保證是同步的。同發送端相同的信號產生系統,，并在同步時鐘和同步觸發控制下進行同步信號發生,。

系統中AD部分（超聲回波接收部分）選用一塊德國Spectrum的M2i.4932 16bit高速ADC卡，每塊卡有八個獨立可調節的16bit ADC通道,。大支持25MHz的CLK,。每塊板上標準配置256MB內存，大可支持到4GB,。每個通道具有獨立的gain和offset調節電路,，大可輸入+/-10V的模擬電壓。

系統連接如下：

關于兩塊M2i.6022的級聯性能：

選取一張卡作為Master,，另外一張卡作為Slave,，這樣組成統一的系統，保證8個通道的同時輸出數據,。

由于M2i系列卡的特殊設計,，使個板卡間的delay小于500ps。輸出相位延遲精度和時鐘頻率的關系：

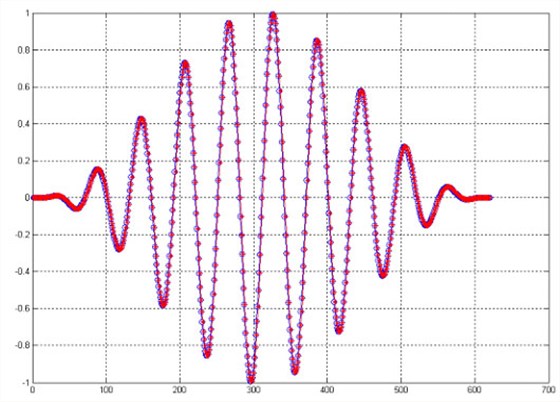

我們利用DDS技術,，在時鐘頻率為60MHz時產生1M的正弦波（hanning窗）,波形如下：

在60M時鐘工作下,，通道間的相位小延遲為16.67ns，如下圖所示：ch0和ch1間產生了16.67ns的延遲：

上圖表示小通道延遲的情況下DDS中的數據,。

總結：

1.spectrum的M2i.6111兩塊并聯組成8通道同步輸出：spectrum帶有start-hub功能,，保證了8通道同步的一致性；

關于每個通道延遲觸發,，可以通過軟硬件結合的DDS技術來方便的實現：首先硬件保證各通道的一致性,，較高的采樣時鐘，我們選用125MSPS的時鐘,，那么DDS產生每個通道間的延遲的小時間單位是8ns/step,，要是延遲量增加和產生信號的頻率較低,，那么DDS占用的板上內存就會相應的增加；M2i.6111的板上內存標配256MB（可以增加到4GB）,，可以產生周期信號的小頻率為0.5Hz,。

2.兩塊M2i.4932 卡并聯組成8通道30MSPS的采集系統，同步性同上,。4932卡采集時帶有輸出數據帶有時間戳信息,，可以很方便得到每個通道的延遲信息，軟件很容易計算出各通道的延遲量,，及同步采集,，異步處理。

3.由于系統架構充分考慮了擴展性,，該系統很容易就能擴展到16通道或32通道,，只需增加相應的硬件數量就行。

上述系統具有構架靈活,，成本低廉,，供應快速（一般能夠保證在1月內到貨并組成系統）等特點，是進行超聲檢測/聲發射檢測中的數據采集部分理想之選,。同時坤馳科技可以提供系統集服務,，基于Labview或者Matlab的驅動已經定制相關的應用程序！軟件開發周期需要根據需求進行評估,。

若有系統搭建方面需求,，可以與我們聯系。
