雷達在國防中具有重大作用,，多種雷達對抗手段應運而生：自適應干擾,、欺騙式干擾,、自動干擾功率分配以及隱身技術等。這些新技術的使用,，對現代雷達的要求也越來越高,，雷達必須具有較強的抗干擾、反偵察,、反截獲的能力。(雷達對抗是指為削弱,、破壞敵方雷達的使用效能,，保護己方雷達正常發揮效能而采取的措施和行動的總稱。它主要包括：雷達對抗偵察,、雷達干擾,、雷達電子防御、反輻射摧毀等,。雷達對抗偵察,，平時和戰時都非常重要。平時通過對敵雷達長期的監視,，從而獲得全面情報,。戰時通過偵察,，判定敵雷達的型號和威脅等級，直接為作戰指揮,、雷達干擾,、火力摧毀等提供實時情報。)

在現代雷達技術中,，信號處理技術已成為目標識別和雷達成像的核心技術之一,，信號處理的前提和基礎是要對雷達回波信號進行實時采集，然后對采集的信號進行數字化處理,。因此,，針對雷達的信號采集技術也越來越受關注。

高速數據采集系統的關鍵技術在于高速ADC電路的設計,、高速的數據傳輸和數據存儲,。本文將介紹幾款以FPGA為核心控制器，采用DDR大容量存儲器作為高速信號緩存模塊的寬帶信號采集系統,，中頻信號帶寬最高可達4GHz,。

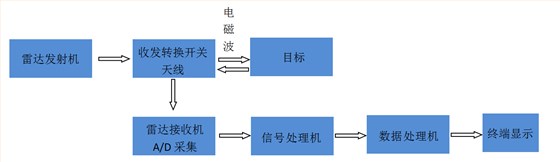

雷達對抗系統基本組成：

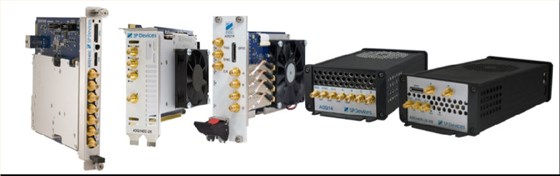

ADQ系列

Teledyne SP Devices的ADQ7數字化儀擁有一個或兩個14位采集通道，可采集交流或直流耦合信號,，單通道模式下總采集速率為10G采樣/秒（雙通道模式下為5G采樣/秒的）,，并擁有多種總線傳輸方式，如MTCA.4,、USB3,、PCIe、PXIe和10 Gbit以太網,，最大持續的數據傳輸速率可維持在5 Gbytes/秒（超過PCIe）,。該系列高速數據采集卡通過Kintex UltraScale FPGA實現除了ADC，時鐘,，存儲器和一些接口硬件之外的所有功能,。具有足夠能力的同時還允許用戶添加自定義的功能，進行二次開發,。這種靈活性極大的方便了系統設計人員,，具有極強的性價比。

ADQ7RF是一款寬帶射頻采樣高速數據采集卡,，擁有12bit采樣精度,，每通道5GS/s采樣速率，2個通道,，最大模擬帶寬可達4GHz,，數據持續傳輸速率可達6Gbytes/s。它擁有軟件定義無線電的特有固件選項,，是無線通信領域的不二之選,。

ADQ12DC具有12位分辨率和每通道1 GS/s的采樣率,，通用模擬前端（AFE）支持各種探測器，除雷達對抗外,，還可用于多種應用,，如雷達、激光雷達,、掃頻式斷層掃描儀等,。無需申請出口許可，保證產品可用性,，交付周期更短,。

ADQ14，14bit,，4通道,，每通道高達2Gsps的采樣率。USB,PCIe,PXIe,多種總線可選,，具備FPGA開發功能和FWPD脈沖檢測等固件,。

擁有專利ADX技術的Teledyne SP Devices，其數字化儀具有采樣率,、分辨率和動態范圍的不可比擬的組合,，奠定了產品在業內不可被替代的基礎。

QT系列FMC子板加載板

QT7135 是一款高分辨率,、高采樣率 ADC FMC 子板,。它提供4 路 16 位 A/D 通道，最高采樣率可達 1GS/s,，全功率模擬輸入帶寬可達 1.2GHz,。本設計是基于 TI 公司 ADS54J60 模數轉換芯片而設計。主要應用于軟件無線電,、MIMO 應用,、數字波束成形、（雷達 / 聲納）電子戰,、物理實驗,、模擬記錄系和回放系統、航空航天和測試儀器等領域,。

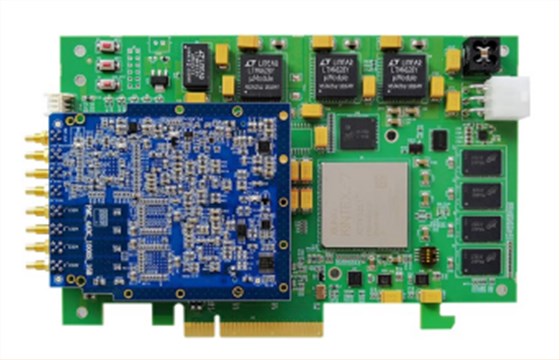

與QT7135子板連接使用的是QT7010與QT7020兩款FPGA載板。

QT7010是一款PCIex8總線的FPGA處理板和FMC子卡載板,。它基于Xilinx公司的XC7K325T-2FFG900(兼容FPGAXC7K410T-2FFG900) FPGA,，外掛2G Byte DDR3/64bit，支持PCIex8,，F(xiàn)MC-HPC連接器,，可靈活擴展不同功能及接口的FMC子卡,；同時可支持Windows，Linux上位機驅動,。

QT7020載板基于Xilinx公司的FPGA XC7Z045 FFG 9000芯片,， 該平臺為設計和驗證應用程序提供了一個完整的開發平臺。該平臺使設計師能夠更加簡單進行高性能的原型設計,，并且通過FMC HPC擴展槽提供可擴展性和滿足客戶定制需求,。
