衛星激光測距高速數據處理解決方案

激光測距相對于其他測距，如微波測距,，往往具有探測距離遠,、測距精度高、抗干擾能力強,、保密性好,、體積小、重量輕的特點,。使用脈沖能量高,、峰值功率大的激光器，是衛星激光測距系統獲得較高測距能力的前提,，同時,，系統的其他模塊也有相應配套要求，如數據處理部分同樣要求速度快,、精度高,。北京坤馳科技有限公司針對激光高速脈沖測距系統的特殊應用，研制出了一款可用于衛星激光測距的高速數據處理解決方案,。

系統簡介：

衛星激光測距技術集光機電于一身,涉及計算機軟,、硬件技術,光學、激光學,、大地測量學,、機械學、電子學,、天文學,、自動控制學、電子通訊等多種學科,。因此SLR測距儀系統十分復雜,消耗較大,故障率較高,同時受天氣因素制約,維護起來也比較困難,需要花費較大的人力物力,但它又是目前精度高的絕對觀測技術手段,。

其測距原理為：由激光器對被測目標發射一個光脈沖，然后接收系統接收目標反射回來的光脈沖,，通過測量光脈沖往返的時間來算出目標的距離,。

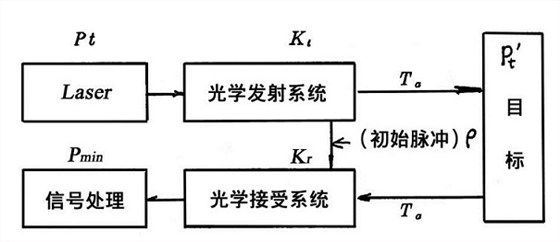

系統框圖：

系統組成：

衛星激光測距系統按照各部分用途大致分為：激光發射、激光接收,、信息處理和信息傳輸四大部分,。

• 激光發射部分的作用是產生峰值功率高，光束發散角小的脈沖激光,，使其經過發射光學系統進一步準直后,，射向所測衛星。

• 激光接收部分是接收從被測衛星反射回來的微弱激光脈沖信號,，經接收光學系統聚焦后,，照在光電探測器的光敏面上,，使光信號轉變?yōu)殡娦盘柌⒔?jīng)過放大。

• 信息處理部分的主要作用是進行衛星測站預報,，跟蹤衛星,，測量激光脈沖從測距系統到被測衛星往返一次的時間間隔t，并準確顯示和記錄在計算機硬盤上,，再由人工或自動方式形成標準格式,。

• 信息傳輸部分的作用是通過通訊網絡接收軌道預報參數和其它指令（下傳）,，上傳觀測結果所形成的標準格式數據等,。

硬件介紹

光學模塊

依據測量距離、測量方法的不同用戶功能可選用各種不同性能的激光器,、發射望遠鏡,、接受望遠鏡、光電倍增管等不同光學部件與儀器,。

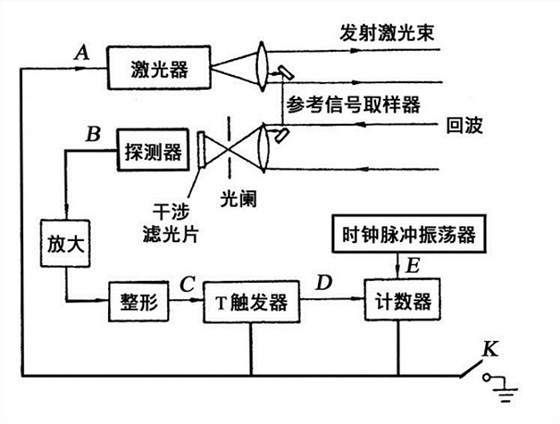

原理簡圖：

千赫茲皮秒激光器為第四代衛星激光測距之激光器,。下一代衛星測距用激光器為雙波長激光器。

數據處理模塊

性能指標：

• 10bit 2GSPS ADC,，單通道,。

• 低噪聲模擬前端，支持+/-5V~+/-200mV信號輸入,，50Ω阻抗 BNC接口,。

• 板載128MB DDR2內存。

• 16個可編程GPIO,，可用于系統控制,。

• 高穩定度，超低低抖動時鐘發生器,。

• 低噪聲電源設計,。

• LED顯示，指示含有畸變信號的數量和狀態,。

• FPGA實現實時信號特征檢測算法功能,。

• FPGA目標跟蹤、距離實時計算算法,。

• USB 2.0 接口,，用戶可以通過USB進行參數配置以及接收計算結果。

• 寬溫設計-20℃~+90℃

• 供電需求,，單電源12DC輸入,，1A電流。

• 外形尺寸：220mmX90mm

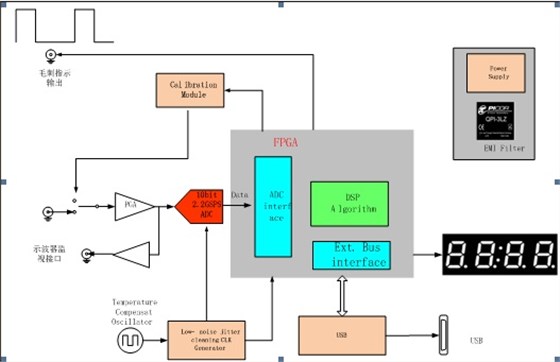

采集系統框圖：

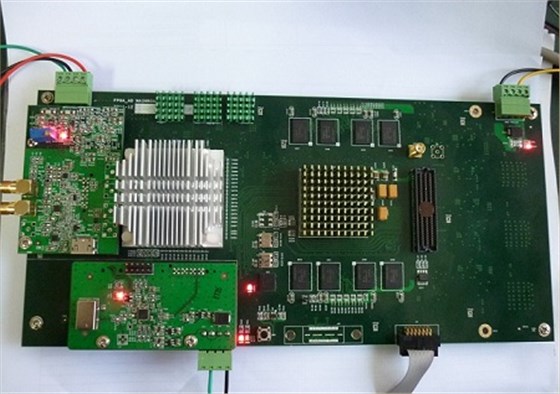

硬件外形：

性能保證：

1,、量化精度等指標：

Fs=2Gsps,； Fin=500MHz ,； SNR:42 dBc; ENOB:7 bit; THD:45dBc； SFDR:48dBc,。

2.Clock jitter的消除：

該方案中采用溫度補償晶體TCXO以及業內頂級的 Jitter cleaning CLK Generator芯片來保證clock的穩定性,，Clock jitter的消除以及極低的Phase noise。采用本時鐘解決方案,，其總的clock jitter在系統中完全能做到<1ps,。< span="">

3.合理的設計方法

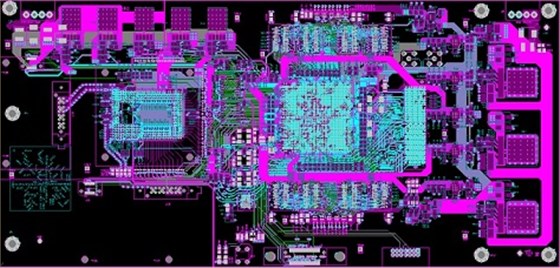

合理的高速數?；旌螾CB設計，充分論證信號完整性和電源完整性,，PCB版圖如下：

衛星激光測距（Satellite Laser Ranging：SLR）是隨著現代激光,、光電子學、 計算機和空間科學發展而建立起來的一門嶄新觀測技術,。由于它具有獨特的測距方式和較高的測量精度,已在地學領域廣泛應用,。目前,其觀測資料已可用于地球物理學、地球動力學,、大地測量學,、天文學和地震預報等多種學科應用。
