基于PCIE總線的脈沖采集方案

一,、概述：
為采集高速脈沖輸入信號,，并能實施將采集數據傳入PC主內存，系統方案規格如下：
1.采用12bit1Gsps高速ADC。
2.50歐姆阻抗輸入,。直流藕合,，輸入信號范圍0~+5V,，輸入模擬帶寬大于500MHz,。
3.板載2GBDDR3內存。
4.采用PCIEx8接口,。
5.支持用戶二次開發FPGA邏輯,。
6.提供用戶二次開發軟件。

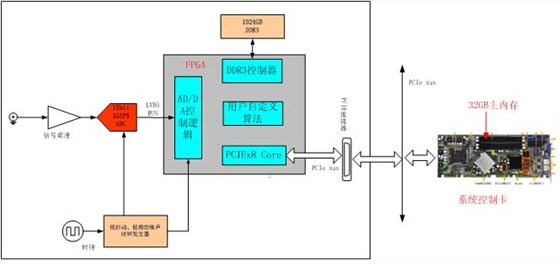

系統框圖如下：

二,、為了實時得到采集數據,，在數據傳輸端,，可以采用如下4種方案：

方案1：
通過設置觸發門限，只采集有用信號,。

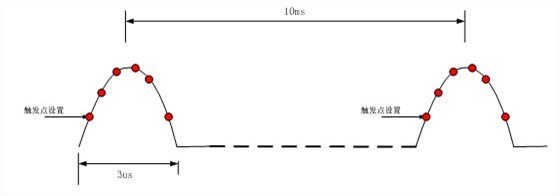

在脈沖周期為10ms時,，每個脈沖根據觸發設置，采集3us左右（長度可以設置）,，約3000個采樣點,；實時傳輸數據率為600KB左右。通過PCIEGen1x8總線傳輸,，DMA傳輸率為1250MB/s,。

方案2：
如果需要實時傳輸采集數據，12bitX1Gsps等于2GB/s,，需要采用PCIEGen2x8總線傳輸,。PCIEGen2x8總線傳輸理論上支持3000MB/s的傳輸率。
配合高性能計算機,，配置32GB主內存，理論上可以將2000MB/s的數據實時傳輸?shù)接嬎銠C中,。

方案3：
該系統支持FPGA二次開發,，用戶可以將算法通過FPGA實現。通過FPGA的實時信號處理,，數據率可以大大減小,。

方案4：

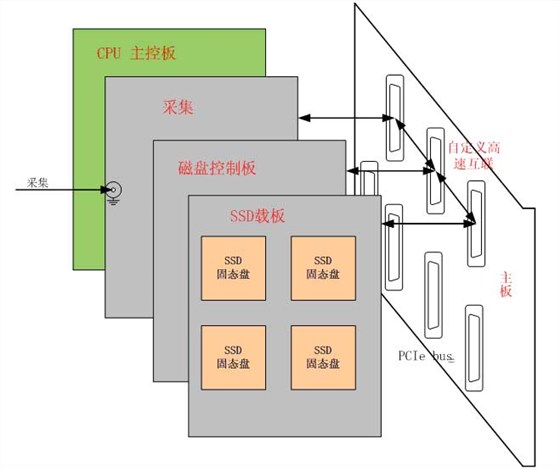

在采集卡旁邊增加一塊PCIE板，上面FPGA具有磁盤控制功能,，能在機箱上連接8-16塊SSD盤,，實時存儲速度大于2000MB/s。由于SSD磁盤容量較大,，小容量256GB,，大容量9.6TB，存儲波形時間非常長,。

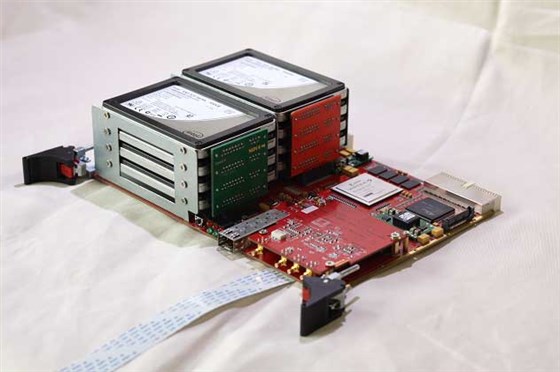

附圖為磁盤儲存樣機：

方案對比表：

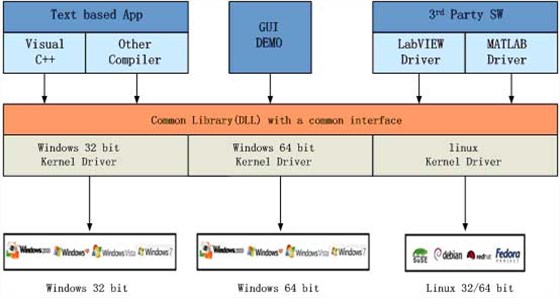

三,、系統應用軟件如下：

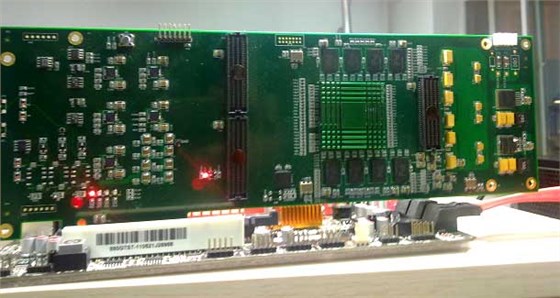

四、PCIE采集卡實際圖如下：
