系統規格：

系統采用緊湊的PCIe架構，包括如下幾個部分：

1．PCIE DAC直接RF頻率合成信號產生模塊QT2135+QTF-257B：

l2通道14bit 5.6GSPS同步采集模塊,。

l50歐姆AC,、DC耦合,，輸出滿幅度500mVpp。

l支持IQ雙通道基帶信號輸出，模擬輸出帶寬DC~1GHz。

2．直接RF頻率合成信號產生模塊QTF-6120

l寬帶IQ信號輸入

l支持基帶輸入帶寬1GHz

lRF混頻模式輸出

l帶寬2GHz~4.2GHz

l自帶LO功能

3．高速存儲板QT-C3000：

l500GB 存儲容量。

l高速FLASH SSD陣列,，支持大2GB/s的連續讀寫速率,。

lPCIex8接口，支持DMA傳輸,。

l通過高速PCIE總線DA板連接,，傳輸帶寬大于2GB/s。

4．時鐘模塊SC5506A：

l直接驅動射頻DAC轉換時鐘,。

l輸出頻率100MHz~6GHz,。

l相位噪聲＜-117dBc/Hz at 10KHz。

l時鐘調節精度1Hz,。

l輸出功率：大13dBm,。

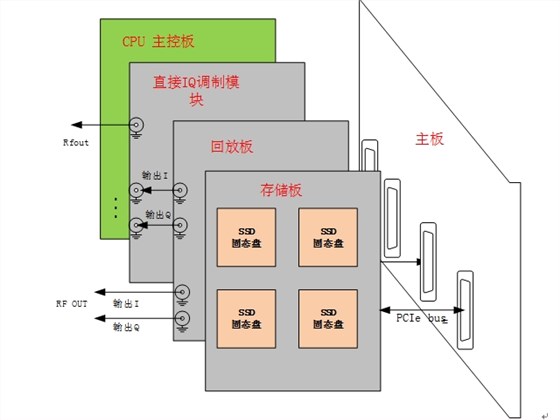

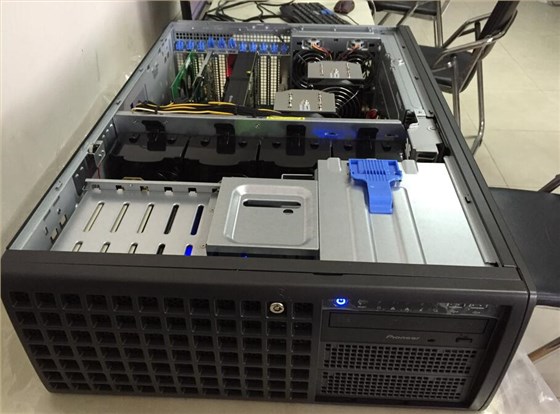

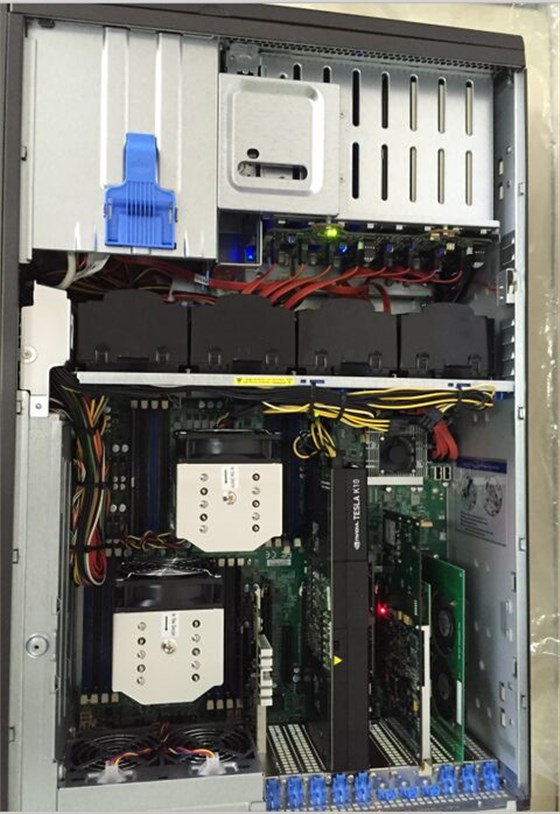

大容量直接RF頻率合成信號產生系統實現方案：

整個系統由高速DAC卡產生IQ基帶信號、帶LO功能的直接IQ調制發生模塊輸出RF信號,、高速大容量SSD存儲卡用于存儲基帶信號數據以及PCe工作站組成,。

寬帶基帶信號發生高速DAC卡

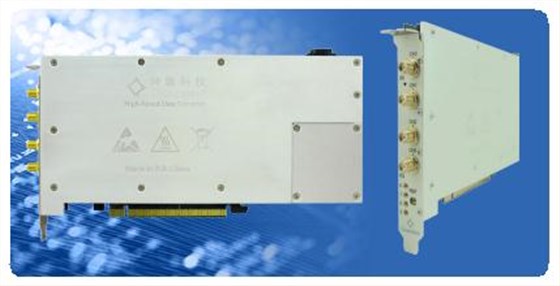

DAC模塊外觀如下：

DAC模塊原理和性能

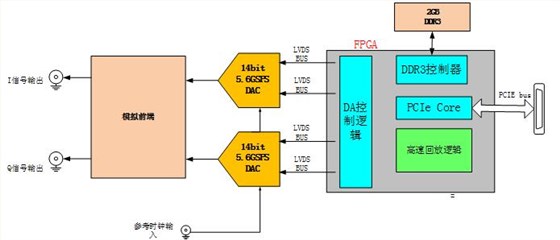

基于PCIe的DAC回放卡整體原理框圖

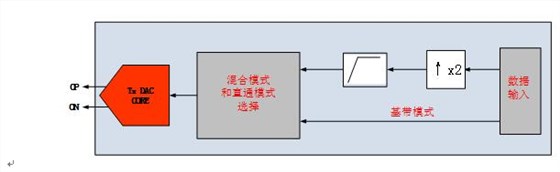

DAC工作原理圖

直接RF頻率合成DAC支持基帶模式和混合模式：

l基帶模式，直接RF高支持LF~1GHz帶寬,，大DAC更新率為2.85Gsps,，可采用插值2倍輸出，及數字時鐘更新率高到5.7Gsps,，減小1G內的帶寬sinc衰減,；

并支持兩通道同步輸出基帶IQ信號。

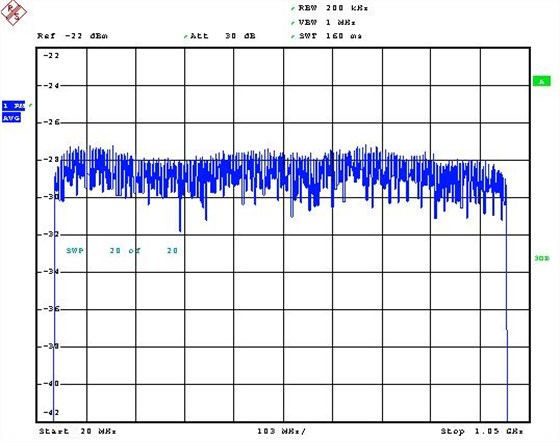

基帶模式下的帶寬測試結果：

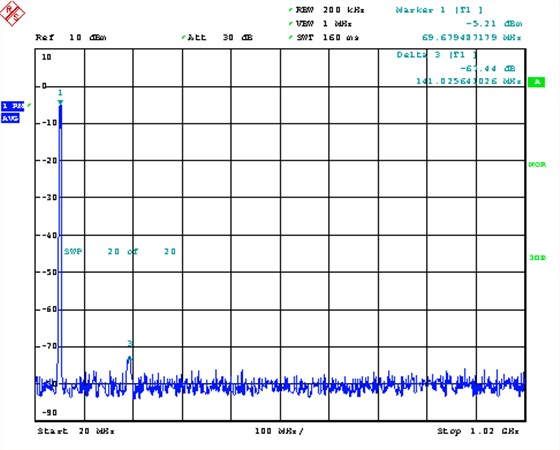

基帶模式下的SFDR測試結果：

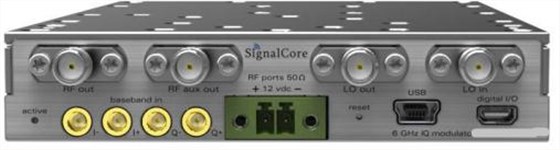

直接IQ調制模塊

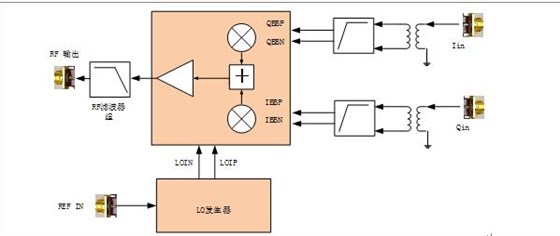

IQ混頻器原理框圖

·

混頻模式下寬帶正交調制器性能指標：

lLO輸入大頻率：6GHz,。

l基帶IQ輸入帶寬BW：DC~1GHz,。

l諧波失真：2次諧波小于-60dBc；3次諧波小于-59dBc,；

RF out在3300MHz,。

LO輸出指標

l輸出頻率100MHz~6GHz。

l相位噪聲＜-117dBc/Hz at10KHz,，-140dBc/Hz at 1MHz,，

l時鐘調節精度1Hz。

l輸出功率：10dBm大,。
