概述
32路同步數據采集系統可以完成32路數據的同步采集、存儲以及實時信號處理等功能,。
32路同步數據包括單個板卡通道之間的同步和多個板卡之間的同步,，同步后的數據先存儲在板載DDR3，再通過PCIe接口把數據傳輸?shù)缴衔粰C,，如果采集的是瞬態信號,，如主動超聲波探測模式，可以使用Standard模式,，可以把數據都存儲在板載DDR3上,，但要求采集的數據不能超過板載DDR3存儲容量；如果采集的是連續信號,，如被動超聲波探測模式,，可以使用FIFO模式,，數據可以一邊存儲在DDR3上，一邊把數據傳輸給上位機,，存儲的時間的長短受限于磁盤容量的大小,。
32路同步數據采集系統適用于實驗室振動狀態在線檢測、噪聲檢測,、溫度試驗,、環境試驗、雷管引爆延遲時間檢測等,。
北京坤馳科技有限公司基于數據采集與控制部分,，為用戶提供一套解決方案，涉及到信號的采集存儲或處理,。

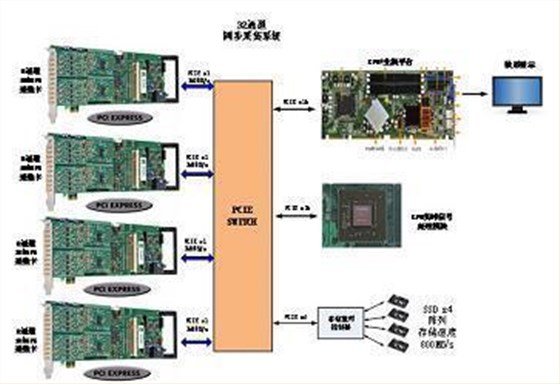

系統框圖：
系統規格
采集模塊：
德國Spectrum公司：M2i-4912-exp基于PCIE總線的數據采集卡：
l8通道同步采集,。
l16bit采集精度，大10Msps采樣率,。
l±200mV到±10V軟件可調增益設置,。
lAC/DC輸入可設置。
lPCIEx1總線,，連續數據傳輸率＞160MB/s,。
l支持多板同步采集級聯。
存儲模塊：
RAIDSSD存儲模塊：
l大支持8塊SATA3.0接口存儲介質,。
l采用4塊容量512GB的SSD組成RAID0存儲陣列,。
l標配容量2TB，可以擴展到4TB,，或8TB,。
l連續存儲速度＞800MB/s。
GPU實時處理模塊：
lnVIDIATeslaK10,。
lKeplerGPU架構
l支持CUDA并行處理,。
lCUDA處理核心3072。
l單精度浮點運算能力為1.58TFLOPS,。

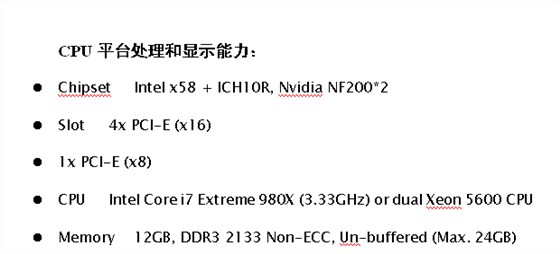

計算機平臺：
lIntelCorei7980X,3.33GHzprocessor
l24GBofDDR3RAM&upto16TBofdiskspace
lFourPCI-e(x16)expansionslots
l16:10,，17"LCDwithresolutionsupto1920x1200
lWindow7操作系統
l1250W，220VAC電源模塊
·
系統功能
采集板卡M2i-4912-exp系列工作模式：
lSingleRecord

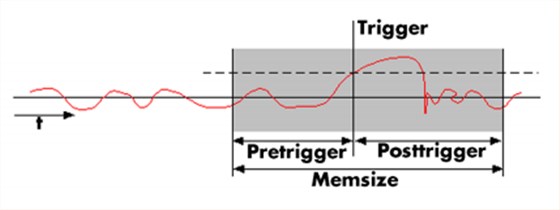

當板卡工作在SingleRecord模式下,，以根據外觸發或者通道觸發,，選擇相應的觸發方式，每當trigger信號到來板卡就開始采集信號,，采樣的總長度是每次設置的單次采集的長度,。
lMultiRecord
當板卡工作在MultiRecord模式下，可以根據外觸發或者通道觸發，選擇相應的觸發方式,，每當trigger信號到來板卡就開始采集信號,，采樣的總長度是每次觸發采集的信號的長度的累加。

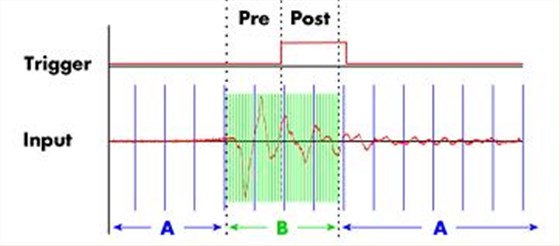

lABA
當板卡工作在ABA模式下,，觸發信號到來時,，開始快速采集信號，觸發信號沒有時,，采樣率降低,，可以保持連續采集數據。
l多板同步采集系統
Spectrum提供start-hub功能,，通過獨有的數據同步和補償功能，能精確的同步多塊（200塊以上）采集板卡,，使多塊板卡在統一的時鐘和觸發系統下工作,，并保證各個通道間小的誤差。
Stream32Channels10MS/s：
1xSPcB8-E6includingSBench6-Pro（SBench6-Pro已經包括多板同步功能）
StreamingSpeed640MByte/s
Continuousstreamingfornearly7hours
1xSPcB8-E6includingSBench6-Pro（SBench6-Pro已經包括多板同步功能）
StreamingSpeed640MByte/s
Continuousstreamingfornearly7hours
GPU實時處理能力：
CUDA并行計算架構
Nvidia的CUDA架構用于提供本地計算接口,，包括兩個標準語言,，例如C，和較新的基于API的OpenCL和DirectX計算,，設計達到100~1000核并行線程,，CUDA允許真正的海量計算環境

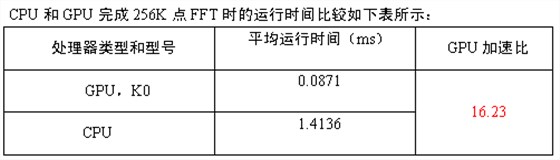

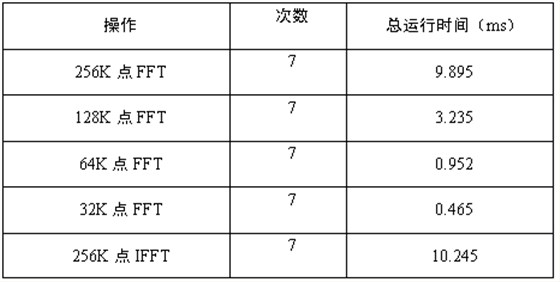

GPU和CPU完成FFT時間比較
測試環境
CPU：Inteli7。
內存：4條8GB的DIMM,，總存儲容量32GB,。
FFT處理庫函數：IntelMathKernelLibrary(數學核心算法庫)

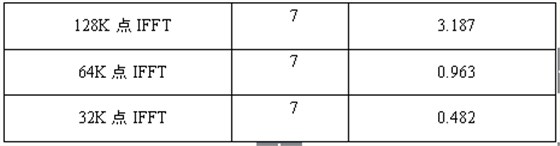

測試結果
Spectrum公司提供完整的軟件開發平臺，具備二次開發API函數和豐富的例程,。并提供集成應用程序SBench6-Pro,，可以完成多塊采集模塊集成控制和生實時波形顯示：

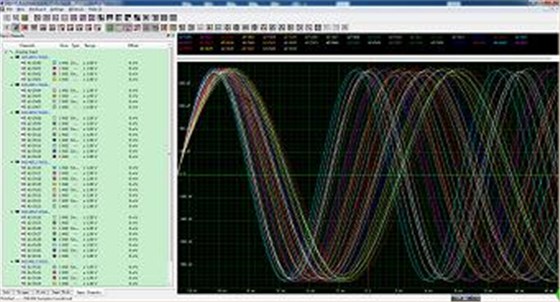

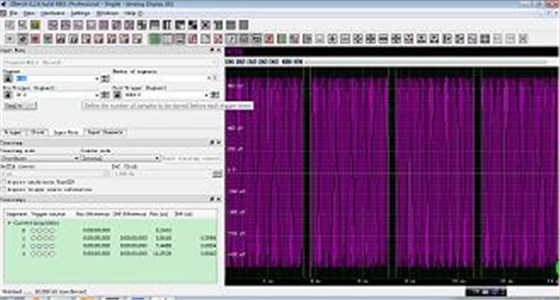

l同步軟件打開Sbench6會出現如下所以連接的板卡32路通道數據
l系統支持多個板卡的streaming流盤模式，需要Sbench6Pro和Sbench6-Multi軟件支持

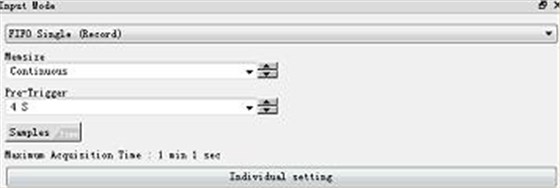

Sbench6軟件里設置streaming采集方式Continuous,，存儲數據的大小取決于磁盤陣列的大小

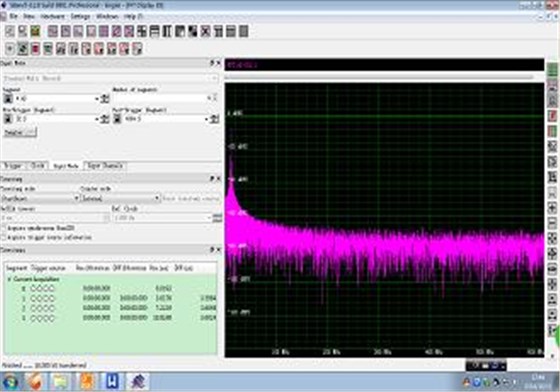

l系統軟件支持MultiRecord采集,，可以對外部觸發信號敏感采樣，可以設置MultiRecord的個數,，采樣長度可設置,，采樣率可設置，支持時間戳功能
l支持FFT功能,，可以對采樣信號進行頻譜分析,，可以加hanning窗，hamming窗,，blackman窗,，有效的防止了由于頻率分辨率不足，導致的頻譜泄漏問題。
l支持用戶二次開發的C/C++程序設計,，用戶可以編程實現讀寫文件操作,，保存采集的數據

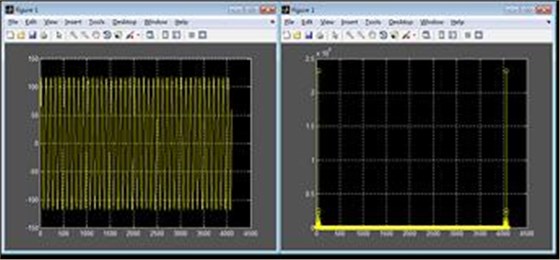

l支持用戶二次開發的matlab程序，使用戶可以采集顯示數據
l在連續模式下Spectrum公司提供多線程例程,，支持變存儲變實時計算和顯示功能,。實時計算由GPU負責，實時顯示功能由多核CPU完成,，以I78核心CPU的處理能力,，實時顯示2~4個通道的有用數據是可以勝任的。
脈沖采集原理
針對用戶產生的窄脈沖信號特征,，信號幅度0-2Vpp,，可以選取采集卡的前置放大器范圍2.5V，窄脈沖的重復頻率是1kHz,，這樣脈沖信號都是burst模式出現的,。采集卡可以選擇通道觸發，設置某一個閾值,，當達到這個閾值,，就開始采集，這樣保證采集到的數據都是有效的脈沖數據,。用戶可以針對采集到的脈沖數據,，去除大量無用型號和噪聲信號。
系統外形尺寸和環境指標：
lDimension/Weight17.06”Hx13.67”Wx9.02”D/30Lbs,。
lShockOperating:10g,11ms,Half-Sine,。
lVibrationOperating:10-500Hz(0.4Grms)。
lNon-Op:10-500Hz(1.12Grms),。
l工作溫度：-25℃～+50℃,；

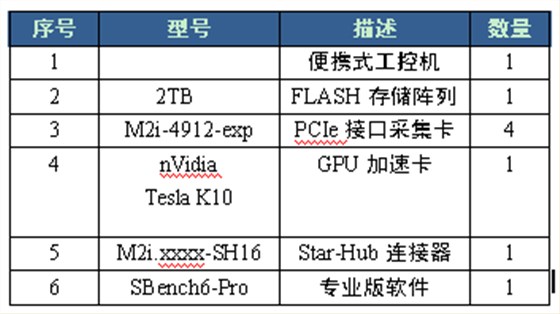

系統配置
