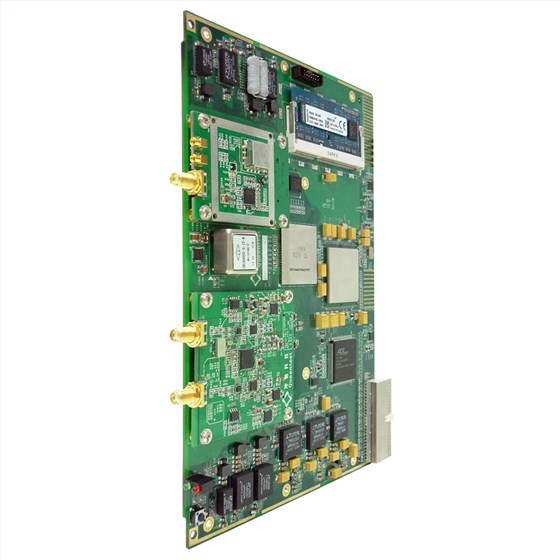

6U cPCI高速AD系統：

l大支持4通道同步采集,。

l高1.25GSPS采樣率/4通道。

l10bit 轉換精度,。

l支持AC,、DC藕合方式；支持高頻脈沖信號輸入,。

l大板載2GB DDR3存儲器,。

l支持外部觸發輸入或輸出,；支持用戶擴展IO,。

l支持GPS同步和時間戳功能,。

l標準6U CPCI結構，支持PCI 32bit 33MHz傳輸總線,。

lFPGA支持用戶自定義邏輯開發,。

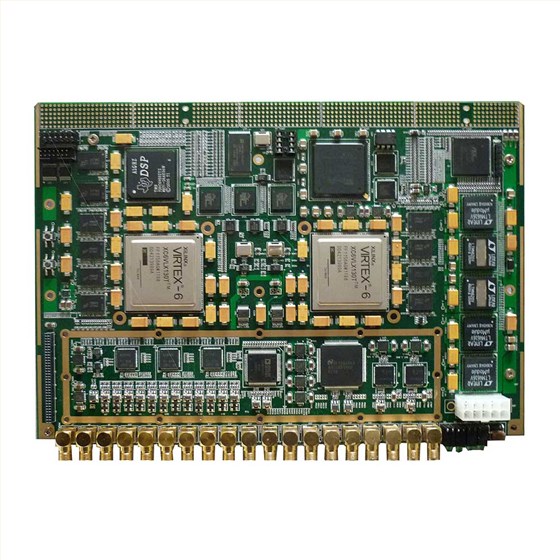

6U cPCI發送/接收系統：

1．2通道 8bit 1.5GSPS 采集模塊,。

2．10通道 14bit 125MSPS ADC模塊,。

3．8通道14bit 10MSPS ADC模塊。

4．2通道 14bit 1GSPS DAC模塊,。

5．10通道 14bit 125MSPS DAC模塊,。

6．FPGA采用 2塊 Xilinx XC6VLX315T FPGA。

7．每塊FPGA部署 2GB 64位寬 DDR3 存儲器,，總共4GB 板載內存,。

8．擴展TI 320C6455 DSP，分別具有獨立的DDR2外存儲器和flash 芯片,。

9．采用PLX9056接口芯片,，支持66MHz 32bit PCI總線。

10．6個485接口,，IO方向可控制,。

11．標準6U CPCI板卡，3槽寬度,。
