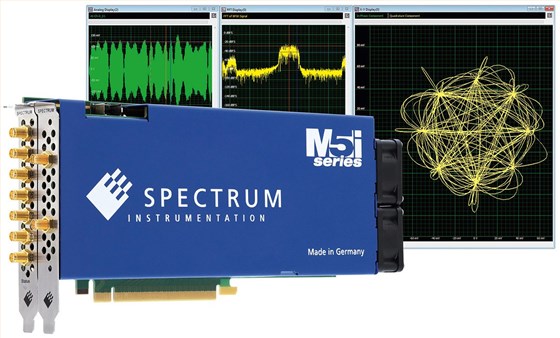

Spectrum Instrumentation 新增的兩款 PCIe 數字化儀卡擴展了該公司的旗艦 M5i 系列，以提供最佳的 GHz 信號采集和分析功能,。單通道和雙通道卡提供超快的 10 GS/s 采樣速度,、12 位垂直分辨率和市場領先的 12.8 GB/s 數據流（通過 PCIe 總線）的驚人組合。為了實現無與倫比的流媒體速率,，他們使用 16 通道、Gen3,、PCIe 技術。這允許將采集的數據直接發送到PC內存進行存儲,，或發送到CPU和GPU進行定制的信號處理和分析,。這些卡還具有超過 3 GHz 帶寬和高達 16 GB （8 GSamples） 板載內存的前端電路。所有這些加起來使這些卡成為工程師和科學家處理當今最具挑戰性的GHz范圍電子信號的強大軟件包,。

這些創新的數字化儀具有 12 位分辨率，可提供比大多數傳統測試儀器更好的動態范圍,。例如,，它們的分辨率是許多數字示波器的 16 倍，數字示波器通常使用 8 位模數轉換器,。額外的分辨率允許以更好的信噪比（SNR）進行測量,，并提高準確性和精密度,。它還允許用戶捕獲和表征低分辨率設備經常錯過的精細信號細節,。

這些卡旨在處理各種信號，例如通信,、半導體測試,、光譜學、光學系統和量子物理學中的信號,。前端電路具有超過 3 GHz 的帶寬,，可編程滿量程范圍為 ±200 mV 至 ±2.5 V，并具有可變偏移,。采集可以在單次或多波形記錄模式下進行,。多重記錄將板載存儲器分成多個段，即使在非常高的觸發速率下,，也允許采集大量事件,。它非常適合串行總線測試中遇到的情況或使用激勵響應過程的設備，例如LIDAR和RADAR系統中的情況,。為了增加靈活性,，板載存儲器可用作環形緩沖器，其工作原理與傳統示波器非常相似,，或用作FIFO緩沖器，用于將數據連續流向PC環境,。

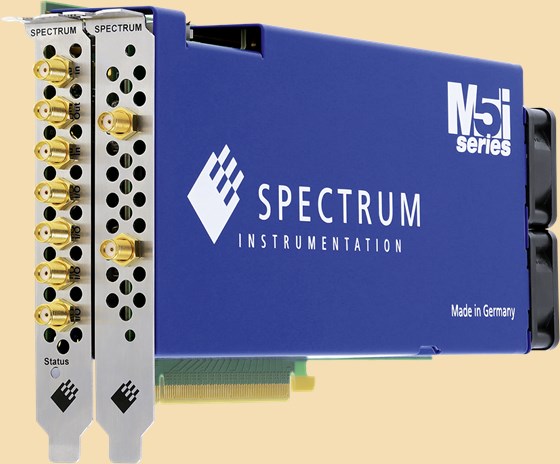

為了幫助捕獲最難以捉摸的信號,，許多觸發模式可用于通道或外部觸發輸入。這些模式包括傳統的邊緣觸發,，以及更復雜的方法,，如窗口、重新布防,、或/和（邏輯）,、軟件和延遲,。觸發快速準確，波形數據與其相關的觸發時間戳信息一起存儲,。前面板提供 SMA 連接器,，用于通道輸入、時鐘和觸發器輸入和輸出,，以及四條多功能數字 I/O 線,。額外的時鐘和觸發連接使卡與其他數字化儀或其他測量設備同步成為可能。

這些卡幾乎可以將任何 PC 變成功能強大的測量工具,，只需將它們安裝在合適的 PCIe 插槽中即可,。這也為任何希望使用最新的CPU和GPU硬件進行信號處理和分析的人打開了大門,。這些卡附帶了在運行Windows或Linux操作系統的PC中使用它們所需的所有工具,。提供軟件開發工具包（SDK）,，以便可以使用幾乎任何流行語言對卡進行編程。這包括C,，C++，C#,，Delphi,，VB.NET，J#,，Python,，Julia，Java,，LabVIEW和MATLAB,。SDK 包含所有必需的驅動程序庫以及編程示例?；蛘撸瑢?duì)于不想編寫自己代碼的用戶,，該公司提供SBench 6 Professional,。這款功能強大的測量軟件提供完整的卡片控制,，以及大量數據顯示、分析、存儲和記錄功能,。

所有頻譜儀器PCIe卡的一個關鍵區別在于它們能夠直接將數據傳輸?shù)紺UDA GPU和從CUDA GPU流式傳輸數據。這是通過該公司的SCAPP軟件包（Spectrum的CUDA Access for Parallel Processing）實現的,，該軟件包可作為低成本選項提供。SCAPP 包括 CUDA GPU 支持的驅動程序,，并允許用戶開發自己的處理例程,。為了幫助入門,，該軟件包包括可以修改和構建的工作示例,。它非常適合需要執行數據密集型處理的用戶,，例如用于降噪的連續平均或用于頻譜分析的 MPoint-FFT,。

新卡的另一個可用選項是板載求和平均（選項M5i.33xx-spavg）,。平均是減少不需要的信號噪聲的非常有用的工具。同時,，它可以提高測量分辨率,，超越數字化儀的標準12位性能，提供更大的動態范圍和更好的SNR,。該選件使用卡板載FPGA（現場可編程門陣列）技術來平均波形，即使它們以完整的10 GS/s采樣也是如此,。結果是市場上最快的信號平均解決方案之一,，由于事件之間的死區時間極短，不到15 ns,，因此能夠以高達每秒40萬個事件的驚人速率進行平均,！

與所有頻譜儀器產品一樣，新的 M5i.3350-x16 和M5i.3357-x16卡提供 5 年產品保修,。它們提供直接來自工程團隊的客戶支持，并在產品的整個生命周期內提供免費軟件/固件更新,。M5i.33xx 系列提供 5 種不同的型號,，具有一個或兩個通道，可讓您選擇 3.2,、6.4 或 10 GS/s 的采樣率以及 1,、2 或 3 GHz 的帶寬。
