——Spectrum增加了四款基于LXI的新型AWG儀器,，用于產生高振幅信號

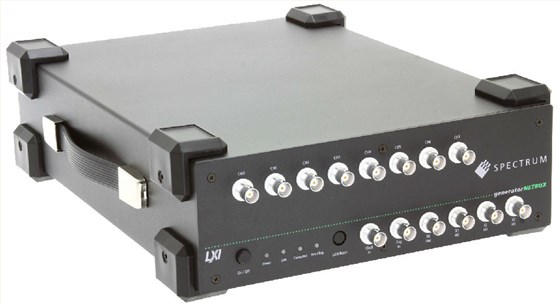

任意波形發生器（AWG）幾乎可以生成任何波形，因此在當今復雜的電子系統中,，作為信號發生器有很大的作用,。Spectrum公司最近發布了四種generator NETBOX系列的新型號，它們在多達8個通道上的輸出幅值高達24V,，可以滿足測試應用的要求,。新單元采用最新的16位數模轉換器，并提供兩種不同的速度范圍：DN2.657型號以高達125 MS/s的速率輸出波形,，而DN2.654輸出波形的速率為40MS/s,。兩種速度范圍均可實現4或8個完全同步通道。

隨處可創建測試波形

基于LXI的儀器通過與PC或計算機網絡進行簡單的以太網連接,，易于集成和操作,。小而緊湊的便攜式NETBOX產品使用Gbit以太網，重量僅為6.3Kg,，因此幾乎可以在任何地方工作,。可在測試平臺上獨立安裝,，或與其他設備一起機架安裝,，甚至在配備可選的12V或24VDC電源時可以移動。

對NETBOX需要遠程操作的應用程序,，Spectrum還提供了嵌入式服務器選件DN2.xxx-Emb,。該選件結合了強大的CPU，可自由訪問的SSD,，更多的內存和遠程軟件開發訪問方法,。它創建了一個開放平臺，可以在其中運行自己的軟件,，同時仍然可以通過LAN連接進行遠程訪問,。該選件允許NETBOX獨立運行，或者在連接到LAN時作為系統的一部分運行,。

幾乎可以創建任何測試波形

為了產生完美的波形,，每個通道都有自己的16位DAC和輸出級。通道共享一個公共時鐘和觸發器,，以確保完全同步,，輸出級包含四個可切換的濾波器路徑，用于優化信號質量,。靈活的輸出級與高分辨率DAC相結合,，可確保產生失真極低，動態范圍寬且信噪比極高的信號,。所有型號都可以振幅波動高達1M?的±12V或50?的±6V的波形,。

Spectrum的CTO Oliver Rovini表示：“這些新的AWG產品采用易于集成的封裝,，為想要在DC至60MHz范圍內產生更大測試信號的人提供了一種經濟高效的解決方案。我們在設計時就考慮到了多功能性,，并結合了可創建幾乎無限范圍的測試和控制信號的功能,。例如，這些單元包括高達2x512 MSamples的大型板載存儲器,，可以在多種不同的工作模式下使用,，從而可以產生長而復雜的波形。這包括單次,，循環,，F(xiàn)IFO，門控和序列重放模式,。在FIFO模式下,，儀器可以通過Gbit以太網端口從PC存儲器到AWG存儲器連續流式傳輸數據。甚至可以在新波形數據加載到板載存儲器時生成信號,?！?/p>

AWG的靈活性通過前面板多功能I/O連接器得到了進一步增強，該連接器可訪問其他同步數字（標記）輸出,，異步數字I/O,，觸發輸出,，運行和重啟狀態以及不同的時鐘,。

簡單的控制和信號生成

用NETBOX控制和生成信號很簡單。儀器標配有SBench 6 Professional軟件,。用戶可以通過簡單易用的界面控制AWG的所有模式和設置,。該軟件支持多通道操作，并具許多內置功能,，可用于波形顯示,，信號生成，數據分析和文檔記錄,?？梢允褂密浖腅asyGenerator功能創建基本信號，可生成具有可編程頻率,，幅度和相位的正弦波,，三角波或矩形波等波形?？梢允褂脭?shù)學方程式或通過從其他程序或設備（例如數字化儀或示波器）以二進制,，ASCII或波形格式導入數據來創建更復雜的信號。

Generator NETBOX單元是完全可編程的,，并且免費提供驅動程序,，以支持最流行的編程語言（例如C++,，VB.NET，C＃,，J＃,，Delphi，Java或Python代碼）以及第三方軟件工具,，例如LabVIEW和MATLAB,。

關于Spectrum

Spectrum成立于1989年，采用多功能模塊化設計,，可創建各種數字化儀和發生器產品,，例如PC卡（PCIe和PXIe）和獨立以太網單元（LXI）。30年來,，他們贏得了世界各地的客戶,，包括許多品牌行業領導者和幾乎所有知名大學的認可。
