觸發器和時鐘是建立系統時間的外部信號,。時鐘信號設定了事情發生的頻率,，當采集開始的時候，觸發器就會告訴你,。幾個數字化的同步器的同步依賴于三個關鍵要素:

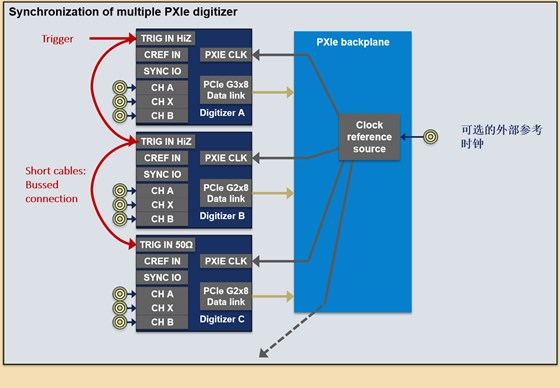

時鐘頻率必須與所有的數字化儀保持一致,，并處于相對應的階段。這需要一個外部的公共時鐘引用,。

l 必須有一個信號來確定每個數字化儀中記錄數據的起始點,。這是通過觸發信號來完成的,，它必須對所有的單元進行對齊。

l 時間戳記在每個數字化儀中的時間,。這些計數器必須在所有的單元中進行操作,。

第一關鍵要素：時鐘信號

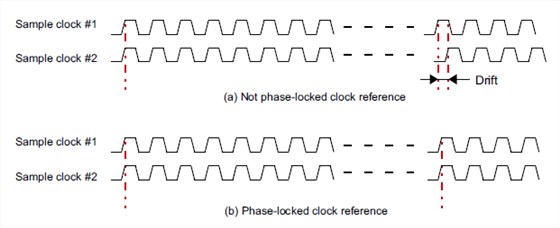

前面板上的時鐘參考信號或通過PXI 背板提供一個通用的參考時鐘。這個共同的時鐘參考保證了同步的長期穩定性,。

有三種情況:時鐘的同步是至關重要的:

1. 在單獨的通道上進行數據的獲取,，時間戳用于測量單個脈沖的時間，并在通道之間進行比較,。

2. 記錄非常長的記錄,。(例如，時鐘頻率的1ppm偏差意味著在106的記錄結束時一個采樣點偏差),。

3. 連續的多個板流到PC上,。如果不相鎖，數據速率會有所不同,。

第二關鍵要素：時間戳

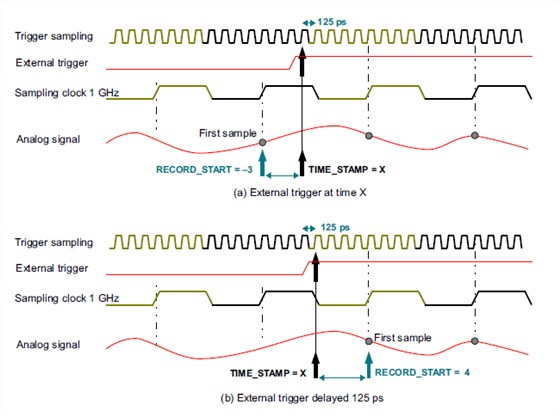

時間戳是指從觸發器和時鐘中傳輸信息的實時度量,。時間戳計數器是在觸發器事件發生前的采樣周期數。

在觸發器采樣率下工作的時間戳,，就用于識別和校正觸發在卡片之間的觸發時間的不同,。

第三關鍵要素：觸發

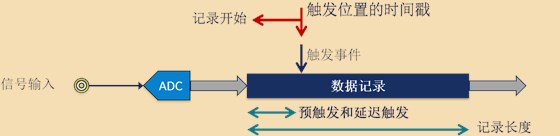

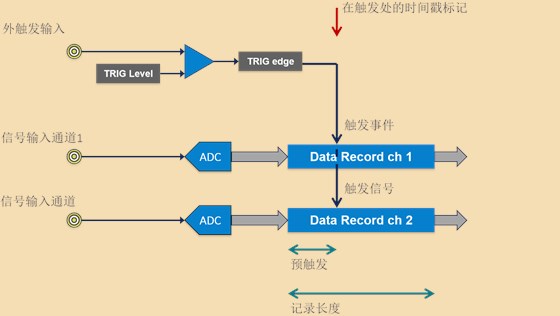

觸發表示測量的起點。

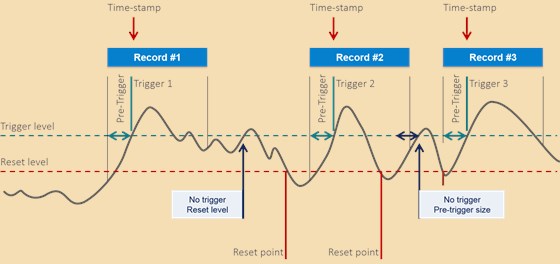

數據驅動的觸發級觸發器

觸發功能：

1）外部觸發實時采集

2）分發觸發

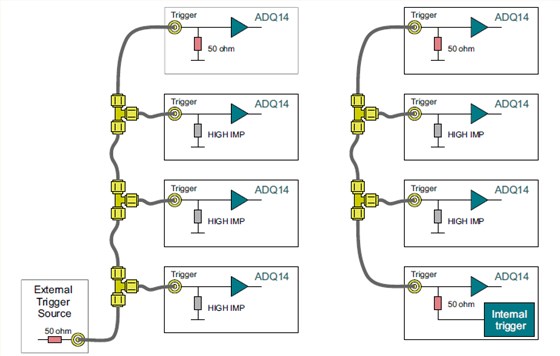

可以將觸發器輸入設置為高阻抗,，以啟用總線連接,。端點需要在50歐姆截止。這個解決方案可以通過短的電纜來控制,，在相鄰的數字化設備之間的背板上更容易使用,。

3-1）分配觸發：主動分發器

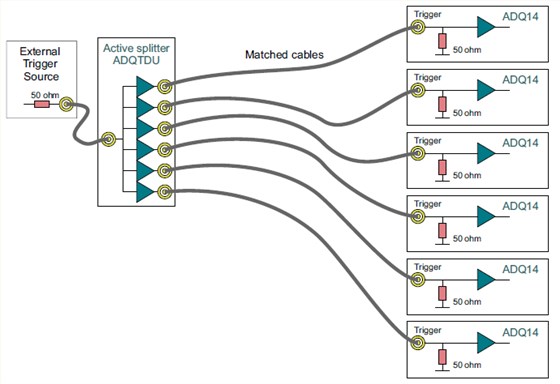

每個通道輸出包含一個信號放大器，數字化儀的觸發數量是沒有限制的,。SP Devices提供的ADQTDU是一個觸發輸出的緩沖板,，可以用于6個輸出觸發

3-2）分配觸發：發送一個軟件觸發

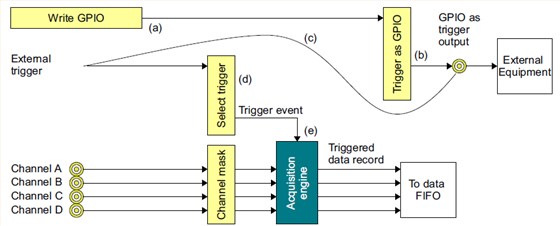

使用觸發輸出發送一個軟件觸發指令，主數字化儀板卡的觸發輸出可以發送一個GPIO輸入并同時發送所有列表外部脈沖觸發到所有數字化儀

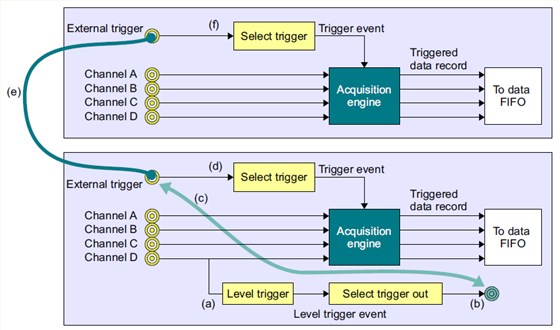

4）創建電平觸發

此模式適用于啟動獲取的一個通道上的引用事件的系統

也可用于設計高精度的觸發器,。通道D上的觸發器事件被記錄在D通道上,，然后用插值的精度來計算觸發時間。

建立一個大系統
