今年3月，世界上第一批使用全16通道PCIe接口（Gen 3）進行海量數據流的數字化儀引起了技術媒體的極大興趣,。這些卡可以以驚人的12.8 GB/s的速度通過總線傳輸采集的數據,，其傳輸速率幾乎是目前市場上任何其他PCIe數字化儀的兩倍。現在，Spectrum Instrumentation發布了一種經濟高效的變體，專為雙通道應用而設計。

新型號具有相同的快節奏流速度,，可與每個通道上的同步 3.2 GS/s、12 位采樣完美匹配,。這意味著不需要丟失任何數據,，即使卡采集數據時兩個通道都以最大采樣率運行也是如此。超快總線允許將所有數據直接傳輸?shù)絇C存儲器進行存儲,，甚至傳輸?shù)交贑UDA的GPU進行處理和分析,。

新型號 M5i.3321-x16 設計用于處理各種信號。該裝置的快速采樣率和高分辨率由功能齊全的前端電子器件提供支持,，具有1 GHz帶寬,，可編程滿量程范圍為±200 mV至±2.5 V和可變偏移。為了能夠捕獲長而復雜的波形,，有大量的4 GB（2 G采樣）板載存儲器,。如有必要，最多可以選擇業界領先的 16 GB（8 個 GSamples）,。板載存儲器可用作環形緩沖器（如瞬態記錄器）或FIFO緩沖器,，以便直接通過總線對采集的數據進行流式處理。它還可以劃分為多個段以記錄多個事件,，即使它們以非?？斓挠|發速率發生。觸發事件帶有時間戳,，并且提供了許多復雜的觸發模式（例如軟件,、窗口、重設、邏輯和延遲）,，以幫助確保重要事件永遠不會錯過,。

M5i.3321-x16 卡具有 12 位分辨率，可提供出色的動態范圍,。與使用更傳統的8位測試儀器進行測量相比,，測量精度更高，信噪比更高,。重要的是，額外的分辨率允許用戶捕獲可能騎在較大信號上的小信號,，從而揭示低分辨率設備經常錯過的精細信號細節,。

將卡安裝到PC上，使其成為功能強大的測試儀器,，可用于在各種應用中采集和分析信號,。前面板提供用于通道輸入、時鐘和觸發輸入和輸出的 SMA 連接器,，以及四條多功能數字 I/O 線路,。額外的時鐘和觸發連接使卡與其他數字化儀或其他測量設備同步成為可能。該功能集使該模型非常適合捕獲光纖,，質譜,，半導體測試，RF記錄,，AI,，雷達，激光雷達,，通信,，天文學和量子技術中的快速信號。

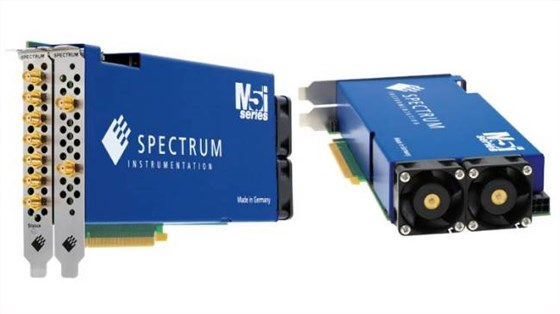

安裝在卡背面的兩個風扇通過前板上的孔將熱量從計算機中輸送出去,，從而提供完美的冷卻效果,。該設計意味著用戶不必?fù)?dān)心PC是否有足夠的內部氣流來充分冷卻卡。

首席技術官Oliver Rovini表示：“借助M5i.3321-x16型號,，我們創建了一個軟件包,，為需要雙通道信號采集的M5i系列用戶優化了成本/性能比。這款新卡為需要捕獲和分析 MHz 至 GHz 范圍內信號的任何人提供卓越的性能,。它能夠以獲取數據的速度直接流式傳輸?shù)絇C環境,，這為任何希望使用最新的CPU和GPU硬件進行信號處理和分析的人打開了大門。例如,，我們已經測試了全速運行的卡,，并將RDMA數據直接傳輸?shù)絅vidia型號RTX A4000 GPU。到達那里后，具有6144個內核的GPU可以執行復雜的功能,，例如用于降噪的連續平均和用于頻譜分析的MPoint-FFT,。這是對所有流數據的無縫處理，即使數字化儀在兩個通道上以3.2 GS/s的速度對輸入信號進行采樣也是如此,！

使用該公司的SCAPP（Spectrum的CUDA Access for Parallel Processing）軟件包可以將數據直接流式傳輸?shù)紺UDA GPU,，該軟件包可作為低成本選項提供。SCAPP包括CUDA GPU支持的必要驅動程序,，并允許用戶開發自己的處理例程,。為了幫助入門，該軟件包包括可以修改和構建的工作示例,。

這些卡附帶了在運行Windows或Linux操作系統的PC中使用它們所需的所有工具,。提供軟件開發工具包（SDK），以便可以使用幾乎任何流行語言對卡進行編程,。這包括C,，C++，C#,，Delphi,，VB.NET，J#,，Python,，Julia，Java,，LabVIEW和MATLAB,。SDK 包含所有必需的驅動程序庫以及編程示例?；蛘?，對于不想編寫自己的代碼的用戶，該公司提供SBench 6 Professional,。這款功能強大的測量軟件提供完整的卡控制,，以及一系列數據顯示、分析,、存儲和記錄功能,。

與所有Spectrum Instrumentation產品一樣，M5i.3321-x16卡享有5年產品保修,，包括免費軟件和固件更新,，以及直接由工程團隊提供的客戶支持，適用于產品的整個生命周期,。M5i.3321-x16 現已上市,。新車型與2022年3月發布的另外兩款M5i系列產品一起,。這些型號包括 M5i.3330-x16（一種單通道卡，能夠以高達 6.4 GS/s 的速率采樣）和 M5i.3337-x16（一種雙通道卡,，可在兩個通道上提供同步 3.2 GS/s 采樣）和在單通道上提供全 6.4 GS/s 采樣,。這些卡提供 2 GHz 帶寬。欲了解更多信息,，請?jiān)L問 www.queentest.cn.
