??????近年來,，隨著國內IC廠商的興起,，對國產化板級產品的需求日趨強烈。作為專注高速數據采集卡開發的坤馳科技,，積極響應市場需求,，也進行了有益的探索,。

目前，坤馳科技應客戶委托陸續開發了如下型號：QT7136G,、QT7225G,、QT7010B、QT7041B,、QT7041,、QT7020G，板卡可實現全國產化或部分國產化,，系列國產數據采集卡詳情如下：

QT7136G?

??

??描述：

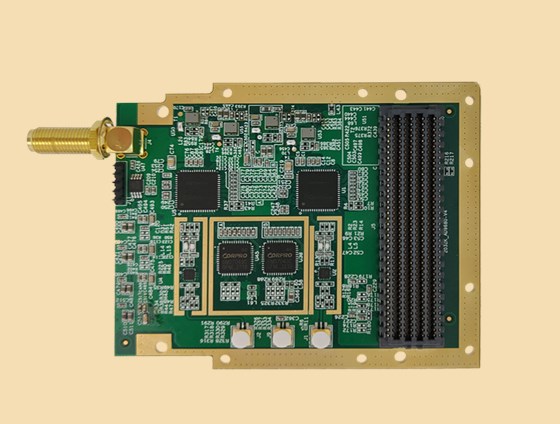

QT7136G是一款高分辨率,、高采樣率的國產化ADC FMC子板。其數量國產化率能達到99.58%,，種類國產化率可達到98.33%,。它提供1/2路14位1.0GSPS采樣率的A/D通道，全功率模擬-3dB輸入帶寬可達2GHz,。本產品是基于國產的高性能模數轉換芯片而設計的國產化ADC FMC產品,。時鐘模式支持內部時鐘、外部時鐘兩種模式,，考慮到客戶的實際應用場景,，時鐘選擇主要是通過跳帽選擇。

QT7225G：

??

??描述：

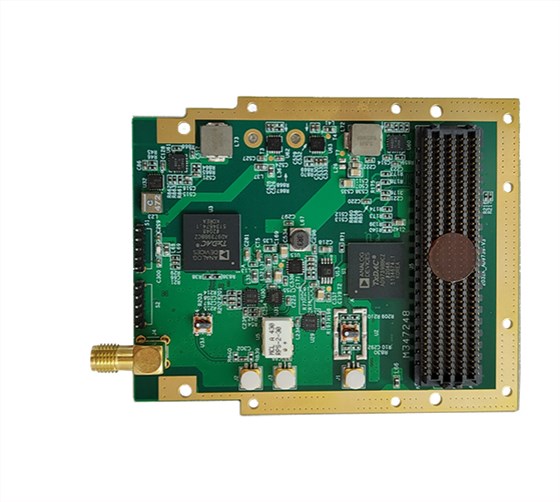

QT7225G是一款具有1通道輸出的轉換速率最高為2.5GSPS的國產化DAC回放板,，DAC位數14bit; 板卡可以兼容ADI的DAC芯片AD9739BBC和國產國微芯片,。板卡支持3路觸發輸出/輸入通道;DAC的時鐘支持內部參考時鐘、外部參考時鐘,、外部采樣時鐘三種方式;QT7225設計了風冷和導冷版本,，能夠滿足用戶在特殊環境下的使用需求。??

QT7010B：

?

??描述：

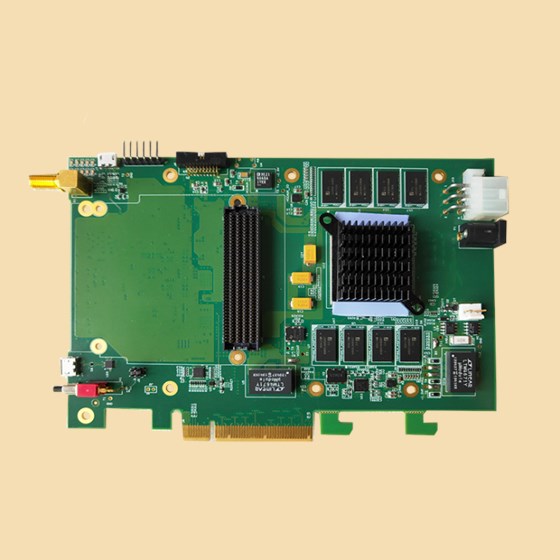

QT7010B是一款高性能的PCIe2.0x8載板。主控芯片采用Xilinx公司Kintex-7FPGA家族中的XC7K325T（復旦微系列）,。板載2組各4片16bit 4Gb的DDR3-1866SDRAM（JSR364G168NHR-10I）,，2顆256Mb SPI Flash（N25Q256A11EF840F），一個Micro USB轉接UART口,，一Micro USB轉接JTAG,，一個排針式JTAG接口，一個支持GPS信號輸入或者作為普通IO使用的SMA口,，一個包含13路GPIO的擴展連接器,，1個12V直流風扇接口以及一個獨立的12V直流電源輸入接口。??

QT7041B：

??描述：

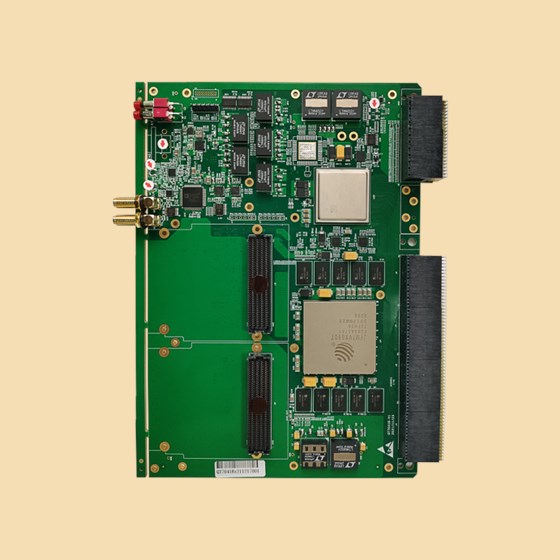

QT7041B板卡是一款基于K7+V7的高性能6U VPX載板,。板載2個HPC形式的FMC連接器（用于外部信號擴展）,。該板卡采用國外器件與全國產化器件完全兼容的設計。板卡選用了Xilinx公司7系 FPGA中Virtex 7系列中的XC7VX690T-2FFG1761I（或者復旦微的JFM7VX690T36）和Kintex 7系列中的XC7K325T-2FFG900I（或復旦微JFM7K325T8）各1顆,，組成雙FPGA處理模塊,。其中XC7VX690T-2FFG1761I（或者復旦微的JFM7VX690T36）搭配2組各4片 16bit 4Gb的DDR3 SDRAM作為緩存和2片256Mb的SPI Flash分別作為程序加載和數據存儲。板卡具有多組高速Serdes到背板連接器,，可根據需求支持PCIe3.0或其他高速信號接口，同時具有多路標準GPIO接口,，客戶可靈活使用,。??

QT7041

????????????????????描述：

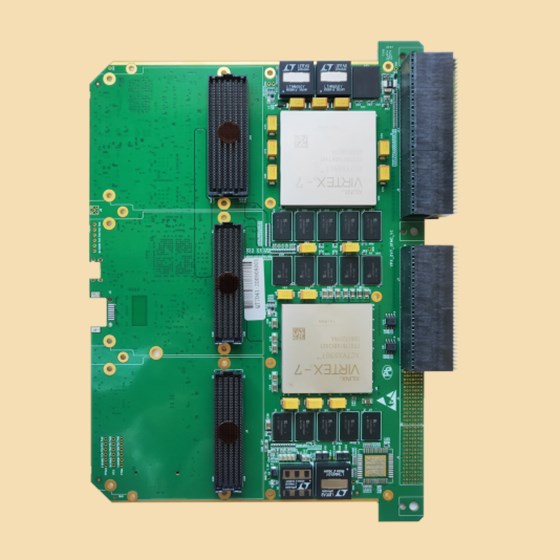

QT7041板卡是一款基于雙V7的高性能6U VPX載板。板載2個HPC形式的FMC連接器和1個HSPC形式的FMC+連接器,。板卡選用了Xilinx公司7系 FPGA中最高端的Virtex 7系列中的XC7VX690T-2FFG1761（或者JFM7VX690T36)和XC7VX690T-2FFG1927（或者復旦微的JFM7VX690T80）各1顆,，組成雙FPGA處理模塊，搭配1顆XC3S200AN-4FTG256作為控制模塊,?？蛻艨梢愿鶕?jù)應用需求靈活地選擇FMC子卡，比如ADC子卡,、DAC子卡以及光纖子卡等,。同時可支持Windows，Linux上位機驅動,。便于構建靈活,、高效的開發及使用環境。????????????????????

QT7020G

??描述：????????

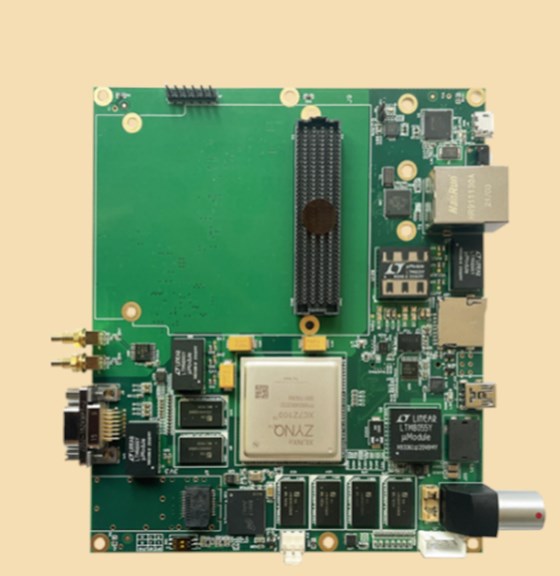

QT7020G板卡是一款高性能計算模塊,。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900（兼容國產復旦微XC7Z045-2FFG900,，國產FMQL45T900，和XC7Z035-2FFG900）,。其內含ARM公司的Cortex-A9 MPCore處理器系統與Xilinx的Kintex-7系列FPGA,。芯片PL部分支持4片16bit-1866的512MB DDR3 SDRAM，PS部分支持2片16bit-1866的512MB DDR3 SDRAM和一片eMMC。板卡支持一路Micro USB轉JTAG口,，一個6Pin JTAG口,，一路Mini USB轉UART口，一個支持13路GPIO的J30J連接器,，1個RJ45千兆網口,，1個Micro SD接口，2個SSMC形式的GPIO接口（其中一個可以支持GPS信號接入以提取PPS信號,，默認不焊接）,，另外還支持一路M.2 SSD接口，SFP+光纖接口以及FMC擴展接口,。

坤馳科技具有專業的技術開發團隊,，擁有高速硬件開發、大規模FPGA以及復雜的數字信號開發能力,，歡迎客戶朋友交流,。

??????????
