系統規格：

系統基于MTCA總線構架,，多可集成6塊SDR14高速數據采集,、回放板卡，高效MTCA控制器,，堅固型機箱,，北京坤馳科技有限公司也此次實現了數據采集,、回放,、傳輸為一體的一站式解決方案。

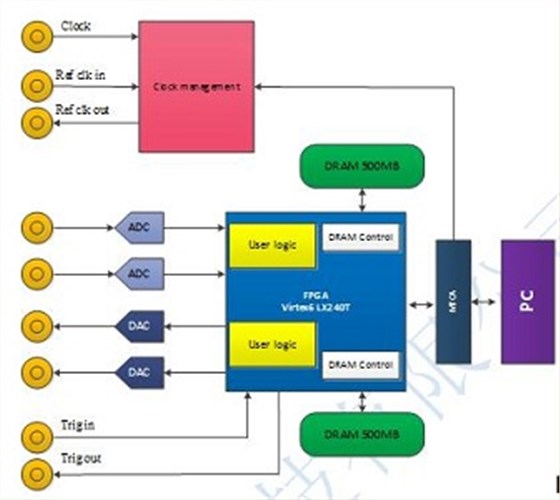

1.SDR14 –MTCA AD和DA集成于同一塊板卡,，數據轉換效率高,。

• 2通道14bit精度800MS/s采集模塊
• 50 歐姆AC耦合，輸入信號滿幅度2.2Vpp
• 模擬輸入帶寬550Mhz
• 支持外部時鐘輸入
• 板載500MB存儲
• MTCA 3U 2槽位

• 2通道14bit精度1.6GS/s 回放模塊
• 50歐姆AC耦合,，輸出信號滿幅度1Vpp
• 模擬輸出帶寬800Mhz
• 支持外部時鐘輸入
• 板載500MB存儲
• MTCA 3U 2槽位

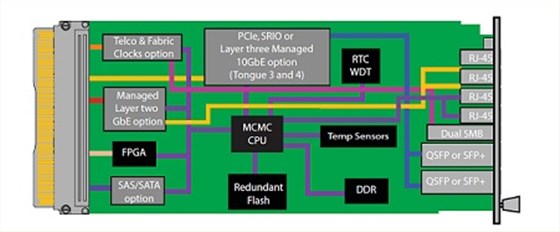

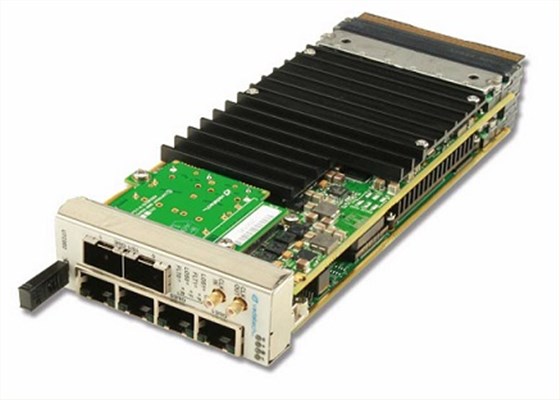

2.UTC002系列MTCA控制器具體指標如下,。

• 400MHz RISC CPU處理器,
• 64MB的DDR用于MTCA系統載板控制和機架資源管理
• 配備SAS/SATA、GbE
• 無線/GPS時鐘
• 帶有擴頻能力的光纖時鐘
• 藍,、紅,、黃、綠LED狀態指示燈
• Linux 2.6 嵌入式操作系統
• 兼容IPMI 2.0 協議
• 兼容HPM.1協議

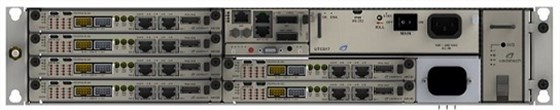

• 尺寸：19” x 2U x 14.2”
• 兼容MTCA.4規格的后IO設計,，適用于高能物理等應用
• 多可裝載6塊MTCA.4卡,，AMCs和TRMs雙模塊
• 單個MCH和靈活的電源模塊選項，集成度高
• 適用高速12.5GHz MTCA連接器
• 可移動的空氣過濾器,、電源模塊,、風扇托盤
• 單/雙 500W AC或單/雙796W DC 標準電源，其他選項可選
• 遠程警告和后置JSM
• 實用,、美觀的電纜管理
• 兼容RoHS

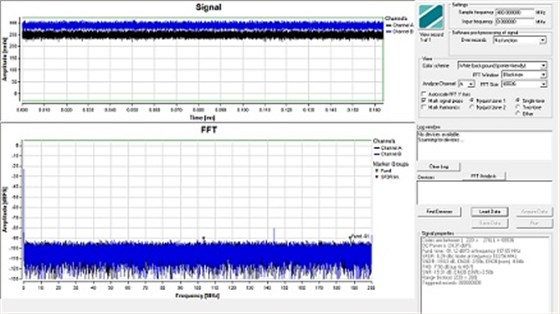

• 系統自帶軟件ADCaptureLab

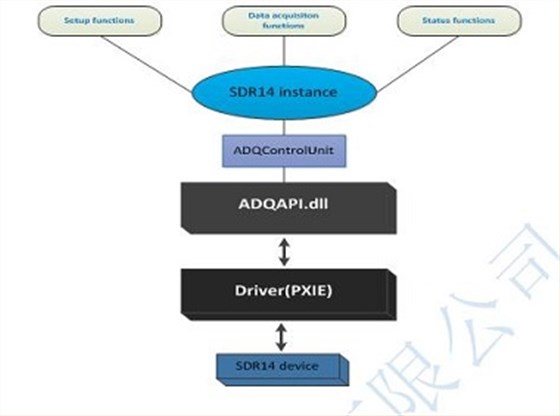

• 提供matlab,、c/c++的用戶二次開發API
