數字化儀（高速數據采集卡）用于托卡馬克（聚變反應堆）和等離子體診斷系統,，以測量等離子體電子的溫度和密度,。

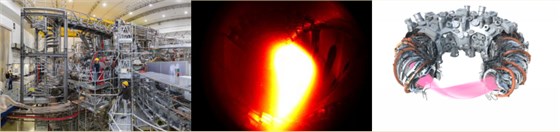

Wendelstein 7-X的湯姆遜散射系統

圖片來源：馬克斯-普朗克研究所,，簡稱馬普所,，MPI

注：Wendelstein 7-X是世界大的核聚變研究裝置“文德爾施泰因7-X”仿星器

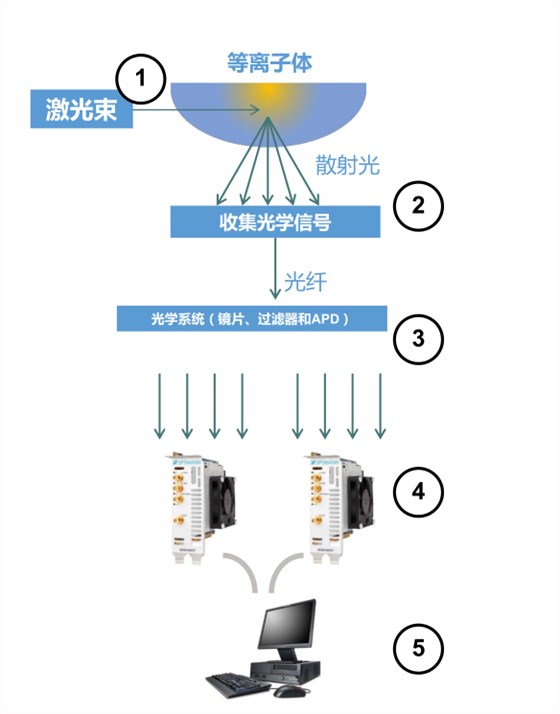

系統工作過程：

1. 激光束在等離子體上發(fā)射光脈沖,。

2. 光被等離子體散射并通過光學系統收集,。

3. 接下來是由鏡片,，濾光片和APD組成的光學系統,。

4. 數字化儀獲取數據,，提供步的處理后將其轉發(fā)到處理單元,。

5. 軟件用于分析散射數據并識別相關的等離子體參數。

數字化儀推薦：

• 使用ADQ14進行數據采集

• 支持散射光脈沖的時間分辨測量,，持續(xù)時間約為10ns

• 模擬帶寬要求為300MHz,，每通道采樣率為1GS/s

• 14位分辨率提升性能

• 在板載FPGA中對數據進行實時處理
