在本次應用實驗中經過對過程中問題的分析,、解決，實現了對藍牙信號的采集,。

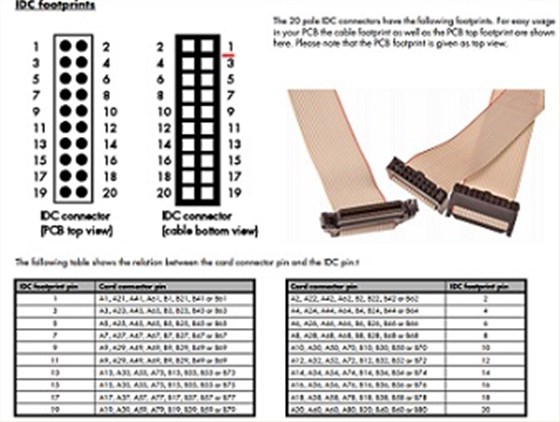

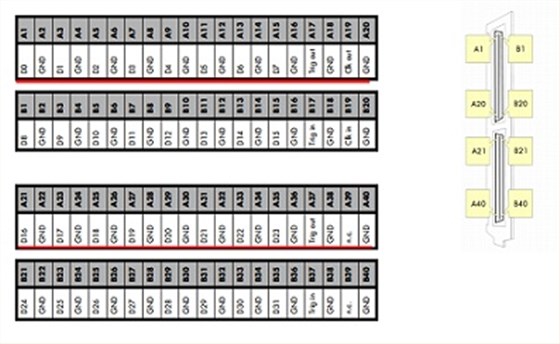

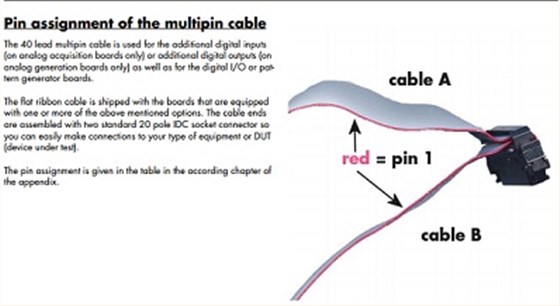

我們可以根據m2i.7011的datasheet中的管腳定義,，可以清晰的找到數字IO信號、時鐘CLK信號,、數字地信號GND等,。

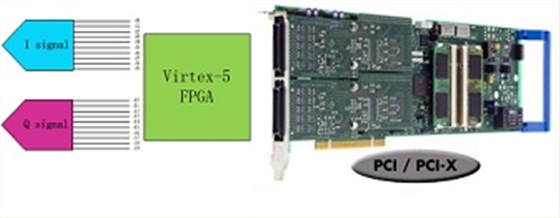

基于m2i.7011是大32bit的IO可以使用,，用戶需要20bit的數字IQ信號，其中包括I路信號10bit,，Q路信號10bit,，還有1路clk輸入信號，外加GND數字地信號,。

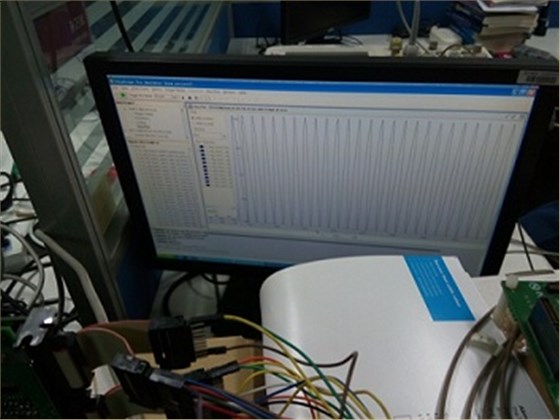

下圖是ADC采集的信號,，用xilinx的chipscope軟件抓的ADC芯片量化出來的數據，可以看到采集的波形很平滑,。

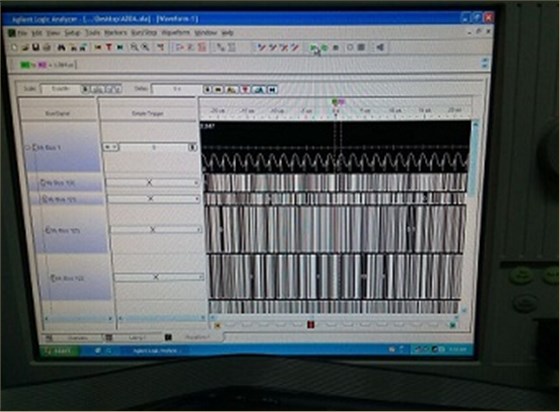

下圖是用邏輯分析儀，直接分析ADC量化的10bit的數據,，不經過FPGA處理,。

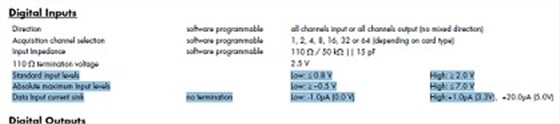

我們可以從m2i.7011數字IO卡的datasheet中，可以知道,，IO卡對于高低電平的判決是高于2.0V當成高電平1來處理,，低于0.8V當成低電平0來處理。

The high level ≥2.0V

The low level ≤0.8V

m2i.7011對于高低電平的判決是datasheet寫的是3.3V,，5V的TTL電平標準,。

即使我們把輸入阻抗impedance調節成110ohm，電壓是2.5V還是不兼容1.8V,。

但是采集藍牙信號的ADC芯片輸出的是1.8V的CMOS電平,，這樣電平不一致將導致IO卡無法預知高低電平的信號，一般高電平對于數字信號來說是1,，低電平是0,。如果無法正確的預判是1還是0，對于數字IO卡來說,，就會采集不到正確的0和1的值,。

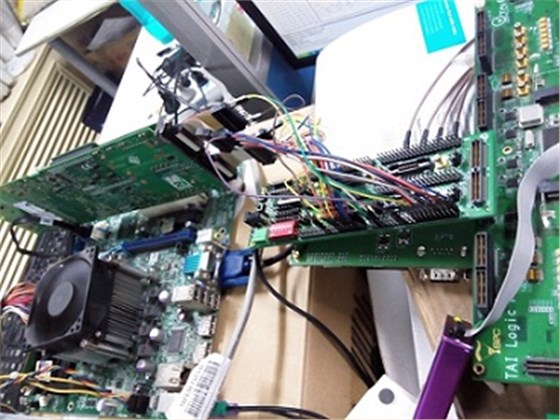

所以，需要把ADC的數據先進入FPGA,，進行電平轉換，轉換成3.3V的電平,，為了和IO卡匹配,。轉換完之后,，需要把FPGA的的管腳引到IO口的插針上，但是引到IO插針上的時候,，用Agilent的邏輯分析儀,，采集原理和IO卡一樣，就是多了電平判決和采樣時鐘沿的選項,，這樣可以應對許多種IO信號,。m2i.7011卡，電平不可以可選,，m4i.77xx是可以選擇電平標準的,，m2i.7011默認是上升沿采集信號，不能使用下降沿采集信號,。

LEADCORE公司的ADC芯片設計比較怪異,，因?yàn)橐话鉇DC芯片，TI或者ADI的ADC,，量化ADC數據adcdata的時候,，會有dclk，所謂dclk就是和adcdata一起同步出來的信號,，這樣時鐘和數據都是同步的,，但是LEADCORE公司的ADC芯片只有adcdata，沒有隨路時鐘dclk,，他們選擇的方式是FPGA這邊直接給1個16MHz的時鐘,，16MHz的時鐘使用xilinx公司的virtex-5信號DCM，產生同頻率,，相位分別為0°,，90°，180°,，270°的16MHz時鐘,，xilinx virtex-5芯片的DCM產生時鐘，報低能產生32MHz的時鐘,，但是產生16MHz的時鐘,，拿示波器量確實是16MHz，可能是xilinx的一個bug,。

DCM產生的4個時鐘里面,，有1個或者2個，可以讓dclk和adcdata盡量的滿足setup time和hold time,，保證采集的數據在時序上沒有violation,。這樣就能避免出現下圖的現象：

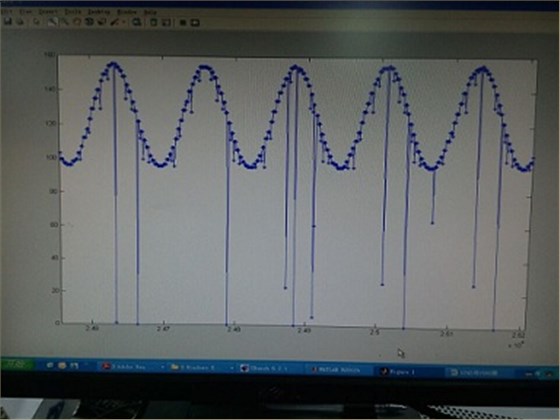

實際測試，發現沒有了IO delay的錯誤,，反而多了一個周期性的干擾的毛刺,，而且毛刺的位置非常固定,。拿Agilent Logic Analyzer測試10bit的IO數據，發現在1個周期的sinus波形里有個周期性的干擾,。

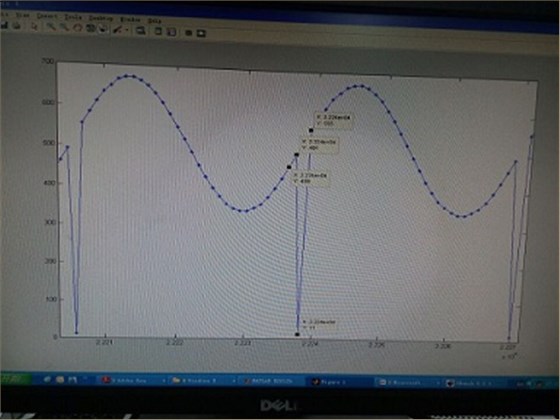

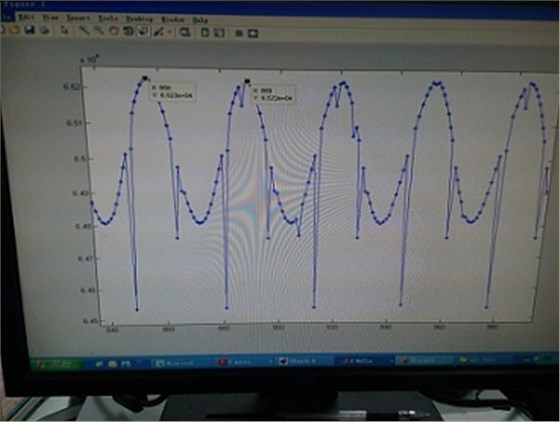

后再拿m2i.7011數字IO卡,，測試，采集完存成bin文件,，用MATLAB觀察,，現象和Agilent的邏輯分析儀現象一致。

再仔細觀察突變的位置,，剛好是512左右,，我們?cè)俜治?0bit的數據1000000000是512，也就是說剛好高位從0到1翻轉的過程中突變了,，導致1變成0,，導致數據突然下跌。

我們知道,，對于數字電路來說,，10bit的數據，在邏輯里面如果經過D觸發器,，10bit的數據要發生翻轉都在在時鐘的上升沿或時鐘的下降沿,，因?yàn)镈觸發器屬于邊沿觸發器。對于邊沿比較敏感,。

那10bit的數據,，就需要10個D觸發器，每個觸發器存1bit的值,，那如果是由時鐘邊沿引起的第10bit的數據,，周期性的翻轉受干擾，那我們就用上面DCM產生的4個相位的時鐘,，分別試驗,。

如果4個時鐘都是同樣的現象，就可以定位是硬件上的問題了,。

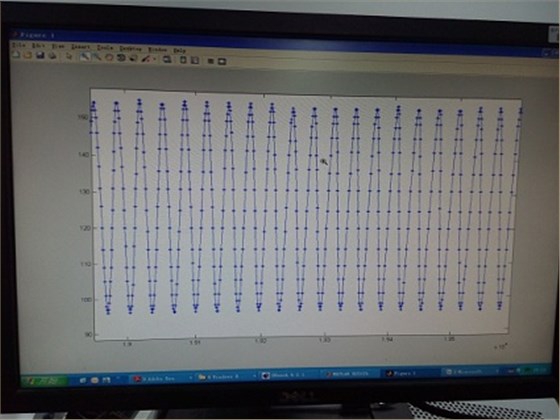

終,，經過試驗，發現是ADC芯片引出的IO上有問題,，所以更換了IO,，重新采集?？梢圆杉狡交膕inus波形,。

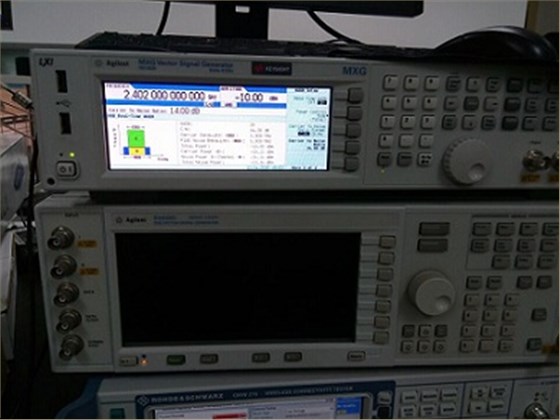

使用Agilent基于移動領域的WiMAX矢量信號源MXG，產生藍牙信號包,，藍牙包里可以疊加噪聲,。

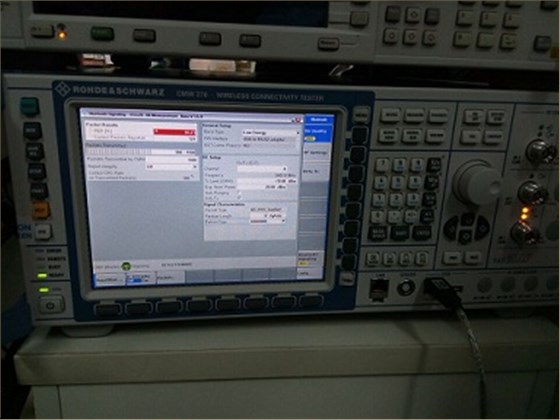

使用Rohde&Schwarz公司的無線通信CMW270，可以統計藍牙包的誤報率,。

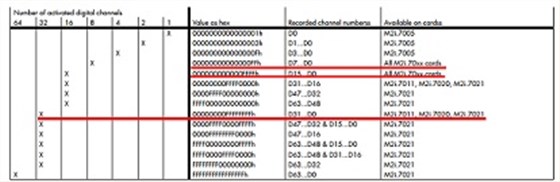

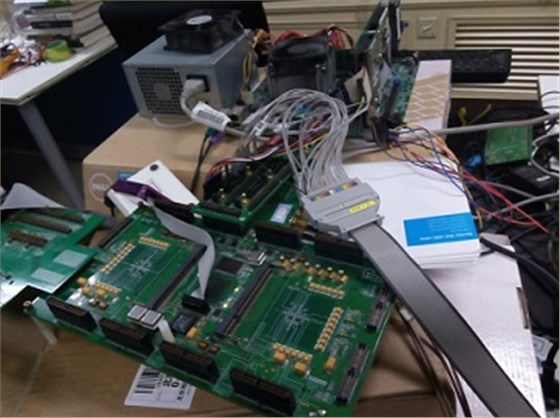

當把一切環境都搭建好，可以使用m2i.7011采集數字IO信號了,，數字IO卡使能的bit數可以從datasheet知道,。

8bit、16bit,、32bit,，因?yàn)椴杉疘Q兩路總共需要20bit，還需要1bit GND和1bit CLK,，所以需要使能32bit的IO,，采樣時鐘選擇外時鐘16MHz。

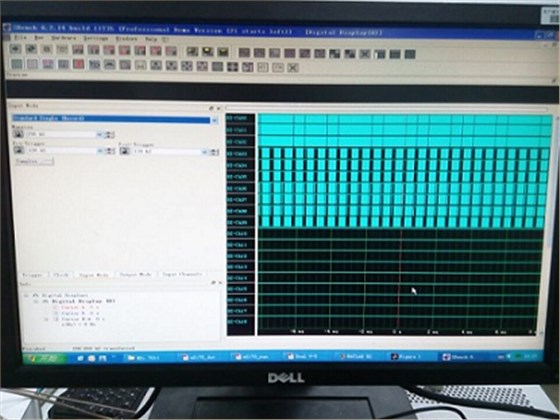

下圖是使用m2i.7011采集的IQ藍牙包IO波形,。

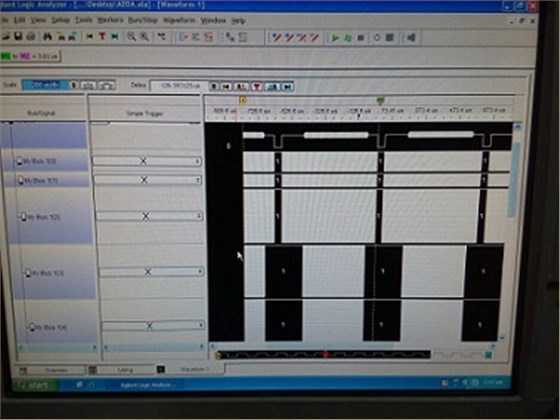

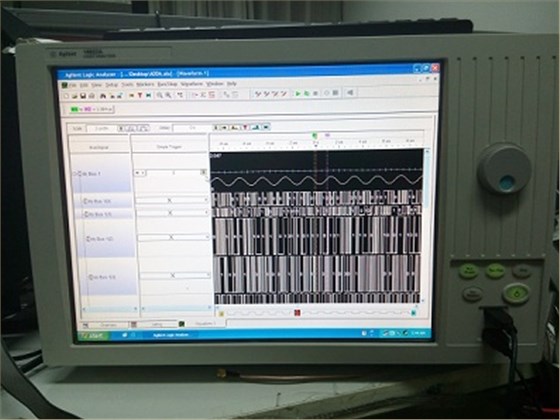

同樣用Agilent的邏輯分析儀看到藍牙包是一包一包出現的,。

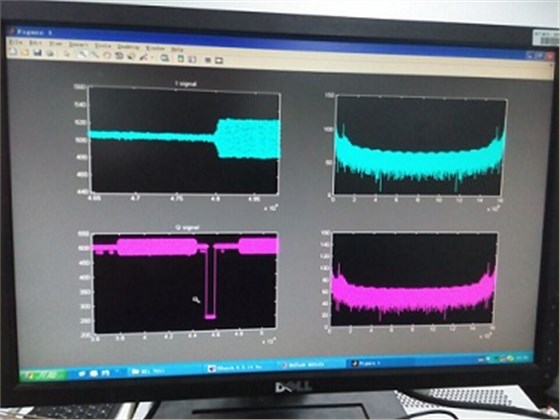

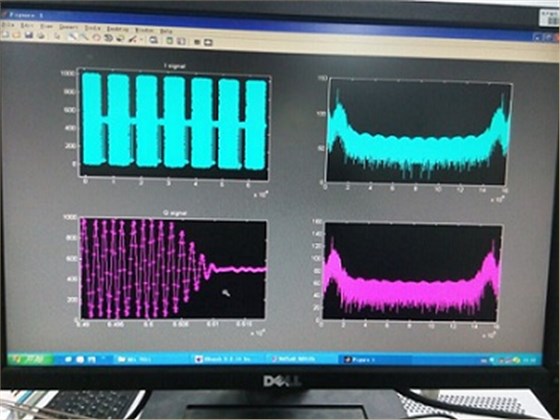

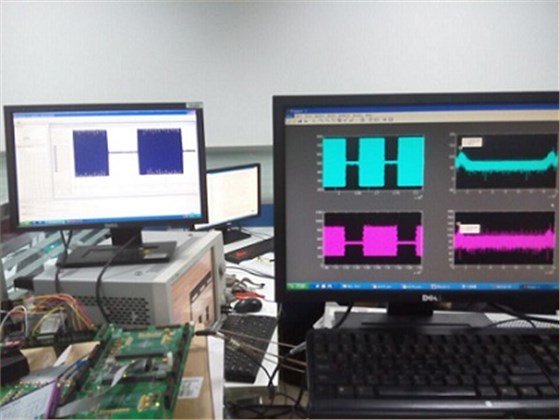

我們使用chipscope抓取藍牙包，使用MATLAB把采集的32bit的IO數據進行解析,，會看到IQ兩路的藍牙包,。

藍牙包根據不同的疊加噪聲會有不同的時域表現。

北京坤馳科技的數字IO卡基于采集的是數字IO信號,，每個IO口對應1bit的數據,，其功能類似于邏輯分析儀，IO卡的優點在于體積小,，可攜帶,，可插與普通電腦或者便攜式機的PCIE或PCI插槽使用，接口形式示采集卡是PCI還是PCIE接口,。數字IO卡支持可編程,，支持多個IO，多可使用64個IO口,，相比于Agilent 16822A邏輯分析儀,，邏輯分析儀缺點是數字IO口少，只支持16個數字IO口和1個CLK和1個GND,，無法滿足2路IQ產生的20bit數字信號,。
