針對寬帶雷達,、電子對抗,、電子戰等應用場合，高帶寬與高采樣率需求一直是科研工程者關注的關鍵點,。更高的帶寬與采樣率意味著S波段,、X波段的信號可以RF直接采樣,，提升信號處理手段與保真度。當下隨著芯片制造工藝與技術的提升,，ADC芯片也在向更高精度,、更高采樣樣、更高帶寬在發展,。目前業內商業可售的ADC芯片已達到9GHz的帶寬,。

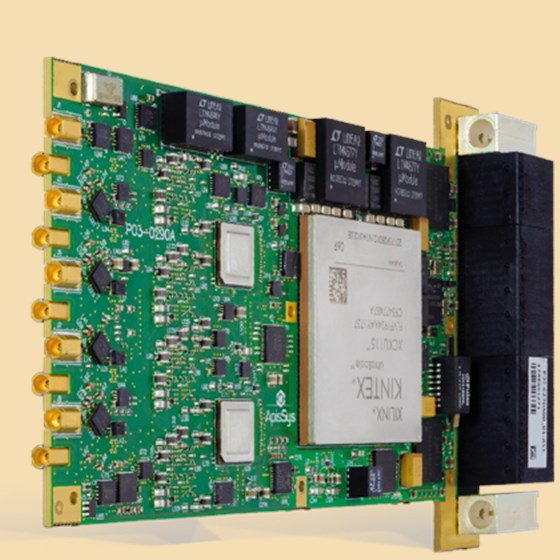

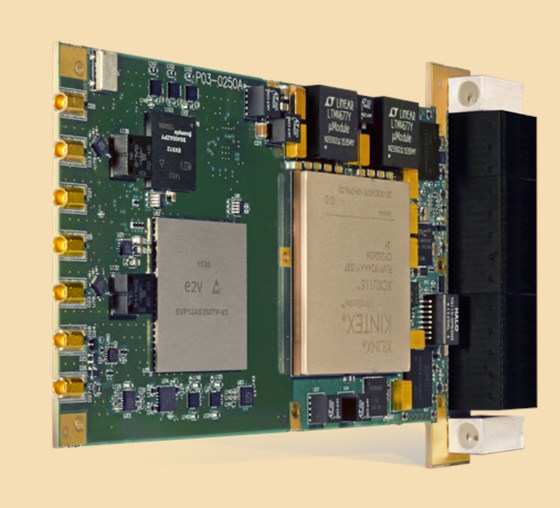

在超寬帶板卡領域，法國的ApisSys公司針對雷達,、電子戰推出了系列化的超寬帶采集卡,，這些采集卡基于3U VPX架構，采樣率到5.4GS/s,，帶寬可達8GHz,，幾種代表性的產品具備如下指標：

AV129：

4通道3GS/s, 14bit, ADC, 4通道，6/12GS/s,，16bit

模擬輸入全功率帶寬2~8GHz,模擬輸出全功率帶寬可達2~7.5GHz,。

AV125：

1通道5.4GS/s，12bit,，ADC,；1通道5.4GS/s,12bit，DAC,；

輸入帶寬>5.5GHz,；輸出帶寬>6GHz。

但因為歐美出口政策的限制,，進口這類高指標的產品是十分困難的,。但隨著國內在高速電路設計方面的積驗積累，國內廠家在高速板卡設計方面獲得突破,。坤馳科技也在近幾年推出幾款超寬帶采集卡,，填補了這類產品的空白。

這些產品包括：

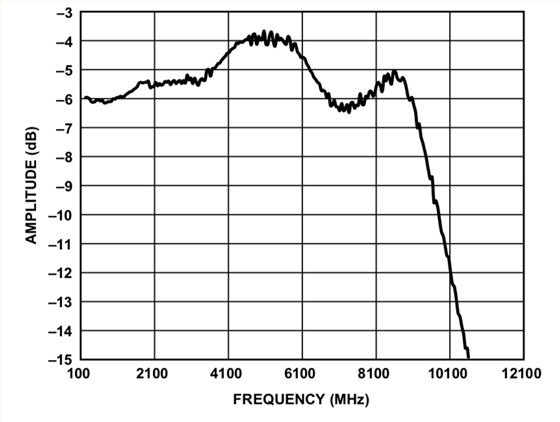

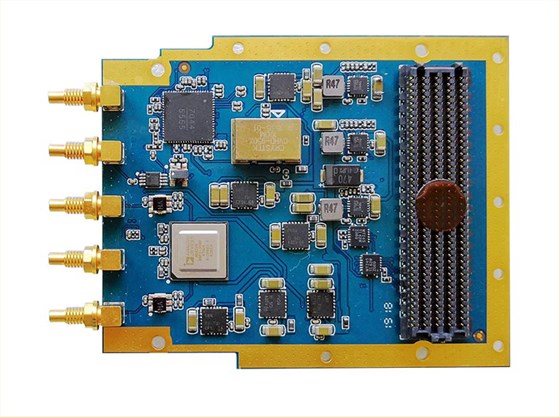

QT7131,，一款基于ADI ADS9208的3GS/s高速采集卡,，帶寬可達8GHz；

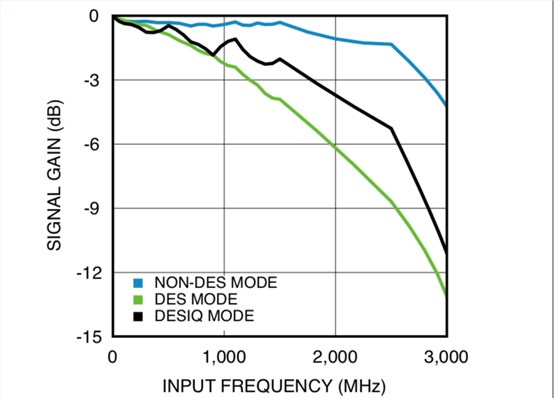

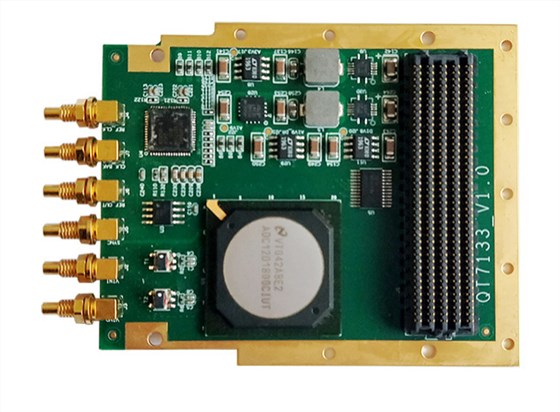

QT7133, 一款基于ADC12D1800的1.8GS/s, 3.6GS/s高速采集卡,，帶寬可達3GHz,；

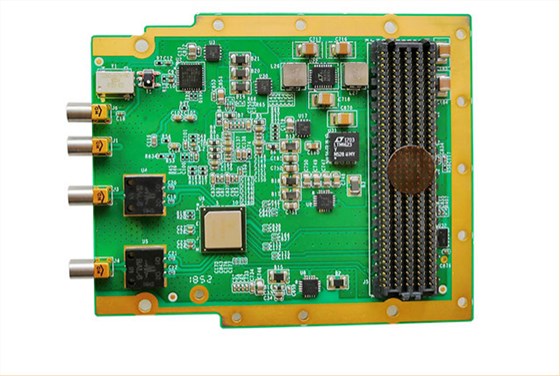

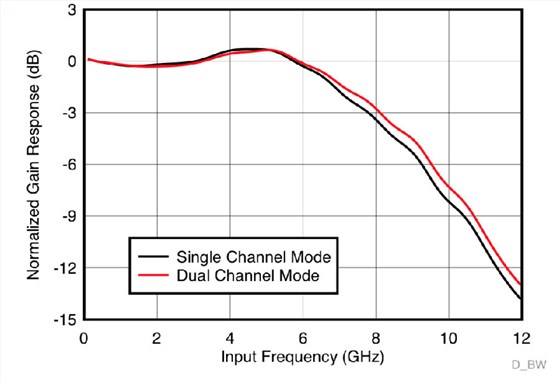

QT7126，一款基于ADC12DJ3200雙通道3.2GS/s,，單通道6.4Gs/s12bit采樣率采集卡,，帶寬也可達8GHz。

這三款采集卡代表了在高精度高速方面的最新技術成果,。

與這兩款板卡配合的,，處理與控制平臺，坤馳科技提供多款FPGA處理平臺：

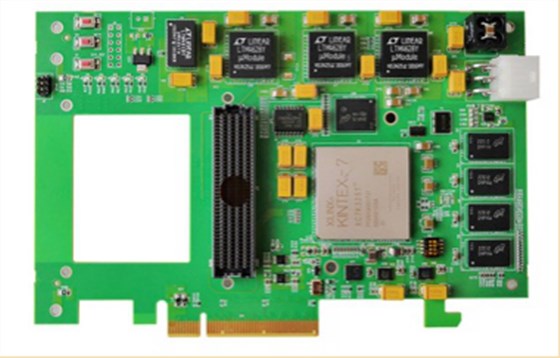

基于K7 325T的PCIe2.0 FMC平臺: QT7010;

基于V7 690T的PCIe3.0 FMC平臺：QT7011;

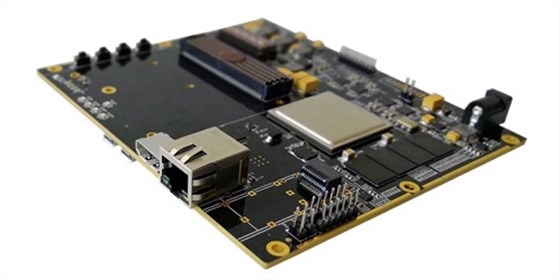

基于 Zynq7100的以太網接口處理平臺：QT7020;

基于K7 325T的3U VPX FMC平臺：QT3010；

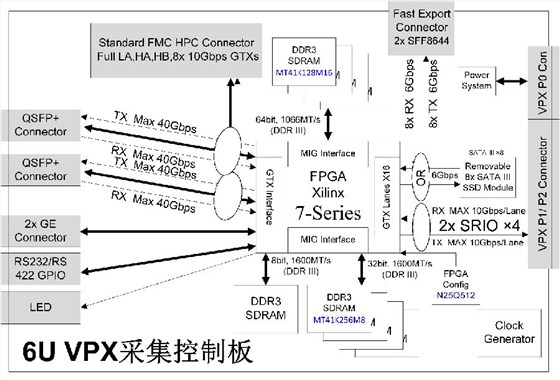

基于V7 690T的6U VPX FMC平臺：QT3011;

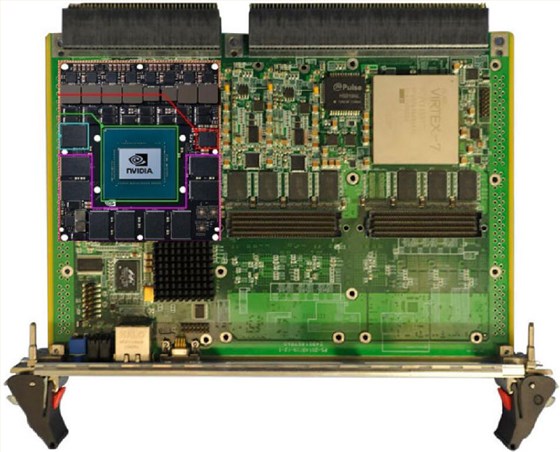

基于V7690T與嵌入式GPU的混合處理平臺：QT3023（設計中）,。

通過與存儲單元的結合,，這種基于PCIe或VPX架構的采集卡可以組建成采集存儲系統，最高可實現>5GB/s,，最高至8GB/s的采集流盤系統,。流盤時間可達數小時。

如下述結構：

如上述超寬帶采集卡與記錄系統,，坤馳科技還提供其他采樣率與帶寬的產品,，如：

5GS/s, 10bit采集存儲系統；

1GS/s, 16bit/12bit采集存儲系統,；

500M/s, 14bit采集存儲系統,；

250MS/s, 16bit采集存儲系統等。

關于坤馳科技：

北京坤馳科技有限公司是專注于高速數據采集與信號處 理的高科技公司,，公司始運營于 2008 年,，總部位于北京市 海淀區中關村上地科技園區。坤馳立足模塊化高速數據采集 產品,，為用戶提供基于FPGA 的高速AD,、DA板卡與相關產品： 高速信號采集與獲取、高速數據存儲與回放,、高速信號處理 等,。為用戶提供易用的模塊化產品，創造深度的價值鏈?zhǔn)枪镜氖袌隽⒆泓c,。
