目前數字化儀所面臨的主要瓶頸來自于使用8核或16核主機中央處理器或是復雜的FPGA（現場可編程門陣列）,。Spectrum今日宣布新增用于并行處理的Spectrum CUDA訪問選項（SCAPP）來解決這一問題,。該功能對于電子信號的數字化、處理以及分析都極其簡便且行之有效。SCAPP選項能夠使基于CUDA的圖形處理器（CPU）在Spectrum數字化儀與主機之間直接使用,。然而,，該選項大的優勢在于數據能夠直接從數字化儀傳輸至GPU,，而數據能夠通過GPU板的并行處理核（高達5000）進行高速并行處理,。與直接將數據傳輸給8核或16核的主機相比，SCAPP選項性能顯著增強,。在50 MS/s, 500 MS/s 或 5 GS/s等高速信號數字化時,，該功能則變得尤為重要。

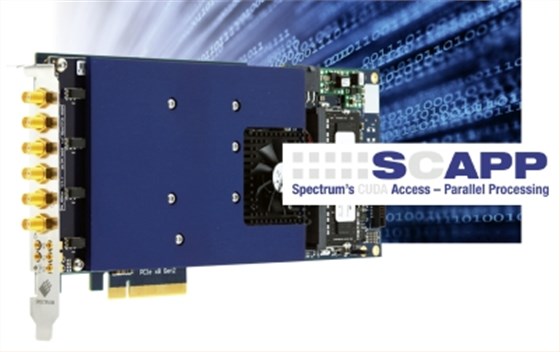

Spectrum儀器SCAPP選項
Spectrum儀器公司采用了標準可用的GPU（基于Nvidia的 CUDA標準）,，它能夠不通過CPU直接與Spectrum數字化儀卡連接,，為CUDA卡的信號處理能力開啟了巨大的并行核架構,。CUDA顯示卡的結構非常合理，就像是為并行數據處理而設計的,。其數據處理能力與大多數處理器相同,，例如數據轉換、篩選,、平均,、基線抑制、FFT窗口功能或FFT都可以輕松實現并行處理,。

信號處理方法
直到今天,，高速數字化儀的數據處理分為兩種不同的方式。種也是常見的方法是直接使用CPU計算,。這種方法可以零成本的直接使用不同的編程語言來編寫處理程序,。然而，這種方式所獲得的效果往往受到CPU資源的限制,，因?yàn)樗仨毰c其余的PC系統,、操作系統和GUI組件一同分享處理能力。
第二種方法是采用現場可編程門陣列（FPGA）技術,，使用供應商提供的固定處理包（如Spectrum儀器的Block Average）或使用固件開發工具包（FDK）所提供的開源FPGA。這確實是一個有效的解決方法,，但是其費用相當昂貴而過程復雜,。大型FPGA費用昂貴，使用這種技術需要數字化儀供應商提供的FDK和FPGA供應商提供的其它實施工具,。同時,，并不是每個人都具備使用VHDL實現FPGA信號處理的專業知識。這無形中就導致開發周期緩慢,。更糟糕的是,，它很容易受到焊接在卡片上的FPGA的限制。舉個例子來說,，如果RAM模塊處于極限便不能夠再改進了,。

總擁有成本
與任意基于FPGA的解決方案相比，使用SCAPP的總擁有成本（TCO）非常低,。一個匹配的CUDA顯示卡價格在150 到 3000歐元左右,，必要的軟件開發包（SDKs）是免費的。然而,，節省多的是開發成本,。相比花費數周的時間理解FDK、FPGA固件的結構,、FPGA設計組件和模擬工具,，用戶可以通過一些通俗易懂的C-Code和常見的設計工具立即開始工作,。

產品細節
SCAPP驅動包含有遠程直接內存訪問（RDMA）的擴展驅動程序，可供數字化儀直接向GPU傳輸數據,。它包含一套數字化儀和CUDA卡之間的交互案例和另外一套CUDA并行處理案例,，輕松建立過濾模塊、平均模塊,、數據多路解編,，數據轉換或FFT模塊。所有軟件都基于C/C++語言,，課通過普通編程技術進行改進,。使用測試和優化并行處理案例可在幾分鐘內得出首批測試結果。

效果
數字化儀和GPU之間的互連是基于PCI Express,。通過選定的Spectrum數字化儀卡片,，數字化儀和GPU之間可以實現超過3.0 GByte/s以上的連續吞吐率。足以支持采樣率為2.5GS/s的單通道8位數字化儀或運行速度為500MS/s的雙通道14位數字化儀的連續數據獲取,。通過使用Spectrum儀器的轉移帶寬存儲數據獲取模式,，比如多重記錄模式和采樣速度都能達到更高水平。
CUDA卡片的大小比較靈活,，處理內核在256和5000之間（相比之下,，一個具有超線程的雙倍Quad-Core Xeon CPU只能提供16個內核），配有高達幾個G的內存以及12.0TFLOP（1012 -每秒萬億次浮點運算）,。一個具有1000核和3.0TFLOP的小卡片已經有足夠的能力搭配一個雙通道,，采樣率為500 MS/s數字化儀配以512k的FFT模塊進行連續的數據轉換，多路復用,，窗口,，F(xiàn)FT和求平均值。相比之下,，從其它數字化儀供應商處獲得的FFT包將會受到FFT模塊大小的限制,，大值為4k 或8k，因?yàn)檫@是FPGA的極限,。

可支持的Spectrum產品
SCAPP包是所有Spectrum卡片的擴展驅動,。它可以被用于M4i平臺(250 MS/s 16位， 500MS/s 14 位或 5 GS/s 8 位)和新中級效能M2p平臺(20 至80MS/s多通道16位)的超快數字化儀,。在Linux操作系統中可以實現基本的RDMA功能,。

關于Spectrum儀器
德國Spectrum儀器公司是全球領先的PC測試測量設備的設計制造商，于1989年成立于德國漢斯多爾夫,。公司產品主要應用于電子信號的采集,、生成和分析。德國Spectrum儀器專注于高速數字化儀和發生器技術。迄今為止,，Spectrum擁有500多種可用的模塊化產品,，并符合PCIe, LXI和PXI等主流行業技術標準。德國Spectrum的銷售網絡遍布全球,，其設計工程師直接服務客戶,，并提供快速、杰出的技術支持,。

坤馳科技作為spectrum中國區官方授權代理,，歡迎各行業合作伙伴來電垂詢：400-000-4026
