—用于產生高振幅信號,，提供24v的輸出擺幅

2019年11月26日,，Spectrum最近發布了6個新型任意波形發生器（AWG）—M2p.65 xx系列PCIe卡。新的AWG通過提高可用的輸出范圍來擴展產品功能,，從而可以產生振幅波動高達1MΩ的±12V或50Ω的±6V的波形,。為了獲得更高的輸出電壓范圍，該卡配置了額外的放大電路和更大的冷卻板,。這使卡會稍寬一些,，占據了兩個PCIe插槽，但長度仍為168mm,。板卡的體積小,，幾乎可以安裝在任何PC機箱中，是一個功能強大且靈活的波形發生器,。

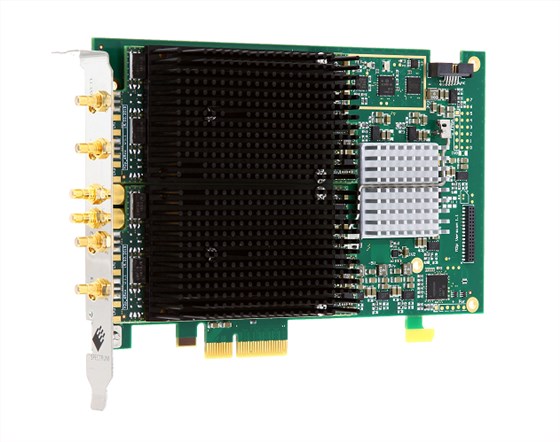

M2p.65xx實物圖

M2p.65xx系列AWG使用最新的16位數模轉換器,，并具有快速PCIex4接口以及高達700MByte/s的流傳輸速度。用戶可以選擇40MS/s（M2p.654x系列）或125MS/s（M2p.657x系列）的輸出速度,，每張卡具有一個,，兩個或四個通道。

每個通道都有自己的DAC和輸出級電路,。多通道卡共享一個公共時鐘和觸發器,，以確保完全同步，輸出級電路包含四個可切換的濾波器路徑以幫助優化信號質量,。靈活的輸出級電路與高分辨率16位DAC結合使用,，可以生成失真極低，動態范圍出色,，信噪比高的信號,。

Spectrum的首席技術官Oliver Rovini表示：“大多數AWG的主要局限性是它們可以生成精確的高幅度波形。這些新型AWG卡采用完全集成的封裝,，提供了一種經濟高效的解決方案,。因此板卡可以在60MHz范圍內產生更大測試信號，相信很多人會對它感興趣,。對于工程師和科學家而言,，再現高質量信號的能力始終是有價值的，他們需要使用高精度,，易于調整并模擬實際工作條件的波形來刺激系統或組件,。”

創建無限的波形陣列

為了讓M2p.65xx系列AWG產生長而復雜的波形,，每張卡都配備了512MSamp的板載內存,，大內存由各種不同的輸出模式補充。例如,，可以分段內存,，通過循環并在不同段之間切換來創建波形,。這些卡還具有FIFO流傳輸功能，可以在快速PCIe總線上以高達700MB/s的速率讀取新的波形數據,，同時重放已傳輸?shù)男畔?。這種靈活性允許用戶創建超長的單脈沖波形或不斷變化的突發類型信號，如通信,，雷達,，超聲，LIDAR或聲納系統中的信號,?？赡苄詭缀跏菬o(wú)限的。

刺激—響應系統

對于需要AWG和數字化儀連接的應用,，如刺激響應或閉環應用,，Spectrum的Star-Hub背負式模塊最多可同步16種不同的M2p類產品。新的M2p.65xxAWG與2018年發布的M2p.59xx 16位數字化儀完美匹配,。M2p.59xx數字化儀提供1到8個通道,，采樣率在5MS/s至125MS/s之間。Star-Hub將公共時鐘和觸發信號分配給每個通道,，以確保完全同步操作,。Star-Hub系統也非常適合多個測試點或傳感器陣列，需要同時受到不同測試信號的刺激的情況,。

簡便的AWG控制和信號生成

使用AWG來控制和生成信號也非常簡單,。這些卡是完全可編程的，并且免費提供驅動程序,，以支持最流行的語言（如C++,，VB.NET，C＃,，J＃,，Delphi，Java或Python代碼）以及LabVIEW和MATLAB等第三方軟件工具,。另外,，用戶只需運行Spectrum自己的軟件SBench6。

SBench6用戶可以通過簡單易用的界面控制AWG的所有模式和設置,。該軟件旨在支持多通道操作,，并具有許多內置功能，用于波形顯示,，信號生成,，數據分析和存檔?；拘盘?hào)可以使用該軟件的EasyGenerator函數創建,，該函數具有生成可編程頻率,，幅度和相位的正弦波，三角形或矩形等波形功能,。可以使用數學方程創建更復雜的信號,，也可以用其他程序或設備（例如數字化儀或示波器）導入使用二進制,，ASCII或Wave格式。

集成到任何測試系統中

AWG安裝到PC中,，就可以輕松與其他測試和測量設備集成,。信號輸出以及時鐘和觸發輸入通過前面板SMB連接器提供。前面板還包含四個MMCX連接器（一個多功能輸出和三個多功能I/O線）,，可用于不同的任務,，如數字輸出通道，時鐘,，觸發或狀態輸出以及異步I/O線,。這種高水平的連接性使AWG卡可以輕松地應大多數自動化測試系統環境。

混合模式AWG

將多用途I/O線切換為數字輸出,，會向AWG添加另外四個同步輸出通道,。然后，單個AWG卡可以全速并行生成四個模擬輸出和四個數字輸出,。在實驗控制或OEM項目中與外部設備連接時特別有用,。

及時的技術支持

M2p.65xx系列AWG已全面投產，可立即交付,。所有卡均經過出廠測試,，包含SBench6軟件的基本版本，用于首次測試,。M2p系列AWG產品代表了近30年基于PC的儀器設計和生產的高潮,。”首席執行官Gisela Hassler說,?！按送猓浖凸碳略诋a(chǎn)品的使用壽命內是免費的,。支持由我們熟練的內部工程師團隊直接提供,，通常在收到請求后的幾個小時內?！?/p>

關于Spectrum

Spectrum成立于1989年,，采用多功能模塊化設計，可創建各種數字化儀和發生器產品,，例如PC卡（PCIe和PXIe）和獨立以太網單元（LXI）,。30年來,，他們贏得了世界各地的客戶，包括許多A品牌行業領導者和幾乎所有知名大學的認可,。公司總部位于德國漢堡附近,，以設計工程師提供的出色支持而聞名。
