運用c-mex混合編程的方法,，通過接口函數mexfunction實現對高速數據采集卡驅動的調用,。

一、指令格式

指令+bar地址+偏移地址+值

Cmd+bar_addr+Offset+Value

ｃｍｄ：０寫寄存器

ｃｍｄ：１讀寄存器

二,、使用方法

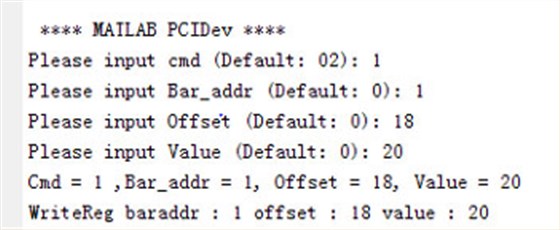

用matlab打開QTPCIDevUser.m文件,，點擊運行,，按提示輸入先后輸入指令Cmd，輸入bar地址（bar_addr）,，輸入偏移地址（Offset）,，執行寫操作時輸入值（Value），執行讀操作時只輸入指令,、bar地址,、偏移地址即可。(傳入的值均為十進制數值)

三,、實現原理

通過接口函數mexfunction傳入相應指令,，實現用戶對QTPCIAPI中封裝的相應函數的調用，從而實現相應功能,。

只需要對接口函數的修改,，就可以實現對驅動的功能的修改。

四,、編譯方法

在ｍａｔｌａｂ的commandwindow中輸入mexQTPCIDev.cpp（要把函數所需頭文件全部放在ｍａｔｌａｂ活動的文件夾下）

本方案只是初步ｄｅｍｏ,，后的使用需要一些修改、優化與調試,。

若您有高速數據采集板卡定制需求,，請聯系我們：400-000-4026
