科研工作者對信號的獲取與分析的需求從不停歇,，而采集卡的形態,、樣式也在推陳出新，新的處理手段——如多核CPU,、并行GPU,，FPGA處理能力也日新月益，推動整個數據采集行業不斷進步,。對于獲取物理界中的信號,，幾十兆以上的采樣率被視為高速數據采集，5G通信,、復雜電磁環境監測,、相控陣雷達、超帶寬通信,、高能物理,、光電領域對于數據采集卡的需求也集中在高頻頻段，需要更高的帶寬,、更高的采樣精度,、更廣的動態范圍。高速數據采集卡的關鍵部件廠商不斷發布最新的芯片部件,，如ADI,TI的最新AD/DA芯片,，Xilinx, Altera的基于SOC的先進FPGA技術，使高速數據采集產品出現新的組合可能,。那隨著新元件的出現,，2019年以來行業內哪些新的高速數據采集卡出現呢？

首先,，行業領頭羊公司有哪些新的拓展嗎,？NI—FexRIO系列，把數據采集向FPGA實時信號處理延伸,；Keysight,，則把采樣率延伸至10GS/s,。其他專業產品線公司等，新產品的開發也有建樹,，如向PCIe3.0技術在延伸,，最高采樣率做達到了12bit, 6GS/s。

今天重點介紹的幾家公司,，如德國Spectrum, 瑞典SP Devices也推陳出新,。德國sepctrum在向中低速領域也有力作：

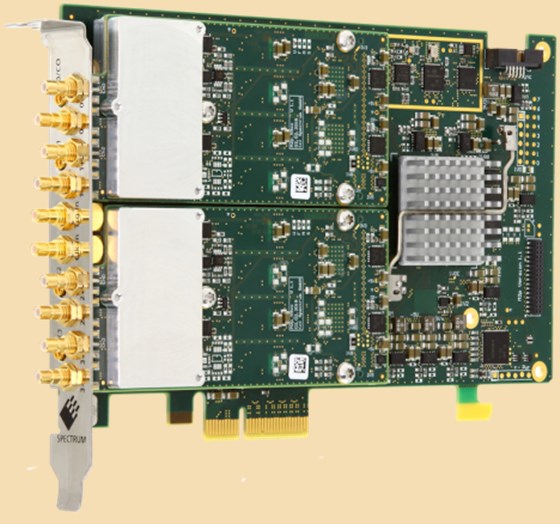

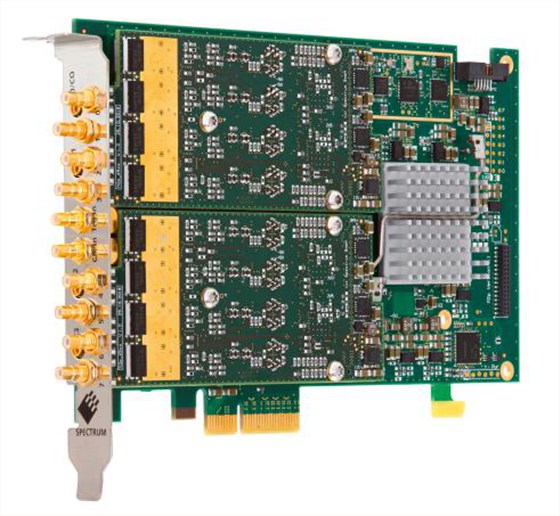

M2P.59數字化儀 M2p.65任意波形發生器

m2p.59系列高速數字化儀, 采樣率在20MS/s~125MS/s，16位采樣精度,，單塊板卡最多可達8個通道,。m2p.65系列任意波形發生器，125 MS/s發生速率4通道,；80MS/s發生速率8通道,；16位精度。這兩個系列板卡尺寸非常小,，長度只有168mm,，適合各種電腦，甚至包括緊湊形電腦,。

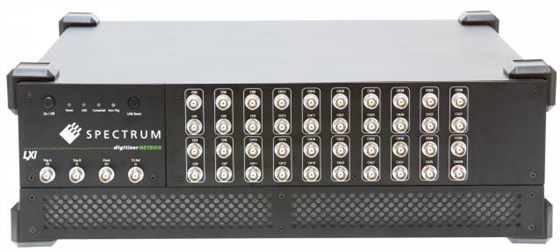

在以太網總線方面也是推出了新的netbox系列,，向以太網領域擴展?？蓪崿F24通道,、32通道、40通道甚至是48通道間信號的完全同步,。新推出的DN6.59x系列數字化儀是基于最新的高分辨率16位ADC技術,，配以20MS/s、40MS/s和125MS/s的最大采樣率,，完全滿足了直流至60MHz頻率范圍內,，進行精準的多通道信號獲取及分析的需求。

SP Devices在高精度數字化儀這個細分領域,，也深耕細作,，憑籍其掌握的核心技術ADX交織采樣技術，向高精度,、高速率產品不繼發起沖鋒：

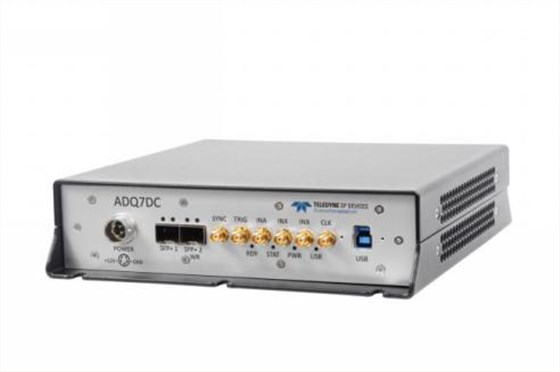

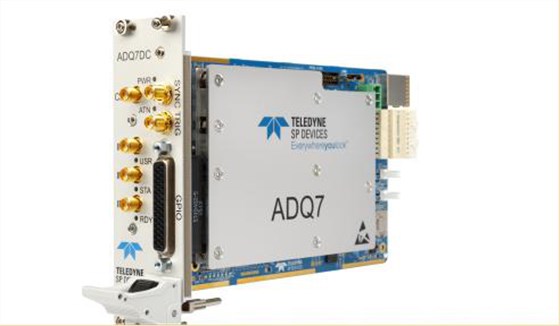

ADQ7：10GS/s, 14bit

最高采樣率已延伸至10GS/s,，14bit（業內目前板卡類產品最高的是NI的基于TEKTRONIX的12.5GS/s板卡）,，這款產品是ADQ7系列,，它于2019年初發布，分PCIe3.0, PXIe, USB3.0等幾種總線形式,?？梢詰糜谧烂鏅C,、PXIe平臺和筆記本方面。帶寬可達2.5GHz,。

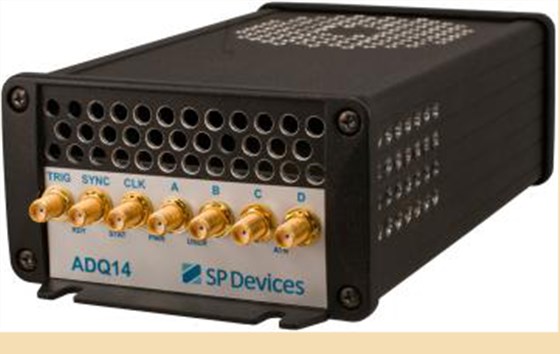

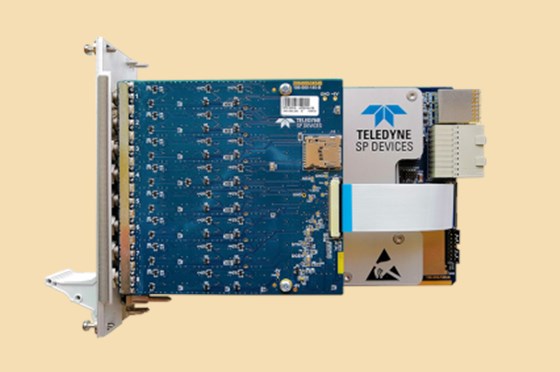

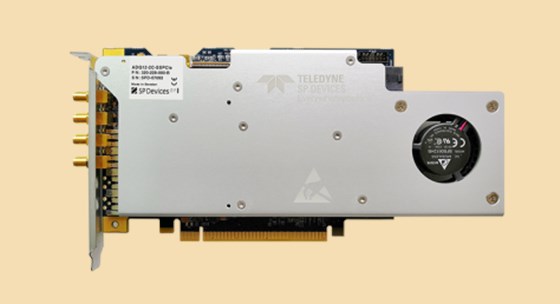

ADQ12DC:1GS/s 12bit ADQ14:2GS/s, 14bit ADQ8-8C:1GS/s,10bit

其在2018年,、2019年推出的ADQ12DC-12bit、1GS/s,、4通道,；ADQ14-14bit、500MS/s,、4通道是面向中精度,、中速領域的理想產品。而多通道系列的ADQ8-10bit,、1GS/s,、8通道，無疑是一款適合于多通道,、高帶寬,、中精度的理想采集卡，其可面向于多通道,、大物理等領域,。

隨著中國IC技術的興起，如AD/DA芯片制造廠商,、FPGA制造廠商,，本地高速采集卡廠商在中端領域上也持續發力。

坤馳科技近期發布了幾款基于FMC總線的AD\DA子板,，這些FMC模塊可以通過載有FMC接口的cPCI,VPX, PCIe等總線載板來安裝配合使用,，實現各種不同的功能板，并且能夠與Xilinx公司的Virtex-6,、Virtex-7,、Kintex-7、Ultrascale等載板及其相關開發套件實現配合,。

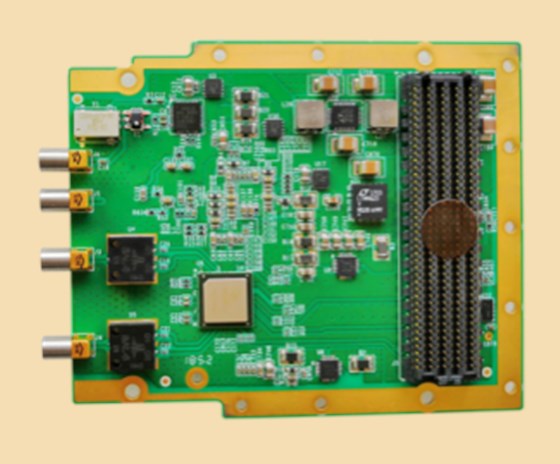

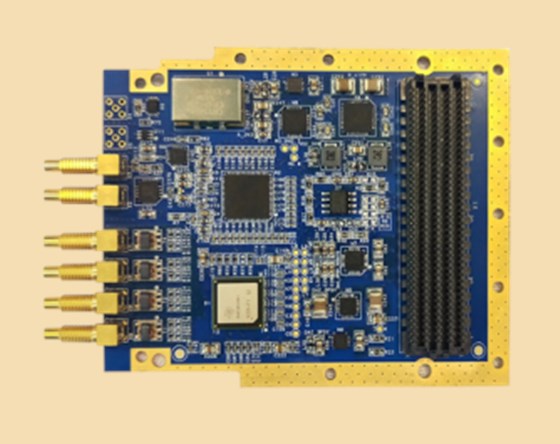

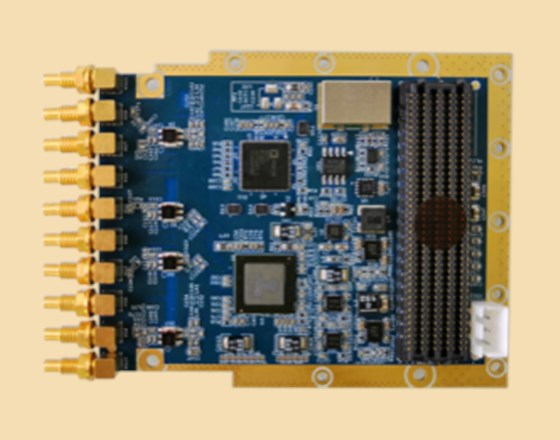

QT7126:6.4GS/s,12bit QT7135:1GS/s, 16bit QT7326: 射頻收發子板

QT7126是一款1路采樣率最高為6.4GS/s的高速采集板,，采樣位數 12bit，同時支持 2 通道3.2GS/s采樣模式,，全功率模擬輸入帶寬可達到 8GHz,。QT7135是一款4路轉換速率最高為1GS/s的ADC采集板，位數 16bit,，它配有AC和DC兩種版本,。QT7326是一款基于AD9371的射頻收發子卡，2 通道，16bit ,，ADC,；14bit，2 通道 DAC,，頻率 300MHz~6GHz,。同時，坤馳科技也配備了不同總線形式的FMC FPGA載板,，如PCIe,、以太網、VPX,、PXIe,、USB等。

該系列產品的目標應用場合有：信號發生,；直接射頻采集,；雷達；超寬帶衛星通信等場合,。

聚星儀器發布了基于PXIE-7506的多路寬帶信號同步數據采集流盤系統,，總數據速率可達5GB/s，PXIE-7506是聚星自主研發的一款高性能處理器,。除此之外還有核電站分布式數據采集系統--用于監測核電站的溫度,、位移、振動等等狀態的靜態和及動態效應,，分析電站健康狀況是否符合設計,。

數據采集領域在中國技術起步比較晚，產品成熟度弱于國外,。但國內廠商自主研發的產品在關鍵指標如采樣率,、傳輸帶寬、精度等方面和國外水平的差距也在縮小,。作為國內專業的高速數據采集專業廠商,，坤馳科技致力于做高速信號捕捉者，為中國信號采集技術的發展貢獻一份力量,。
