首先畫PCB容易出現的問題：

  畫的封裝引腳間距過大或過小導致無法裝配；

  封裝畫反了,，導致Component或者M(jìn)odule要裝在背面才能與原理圖引腳相對應,；

  畫的封裝大號和小號引腳顛倒了，導致元件要反四角朝天才可以,；

  畫的封裝和買回來的Component或者M(jìn)odule不一致,，無法裝配；

  畫的封裝外框過大或過小導致給人感官很不爽,。

  畫的封裝外框與實際情況有錯位，特別是有些安裝孔位置沒有放對,，導致無法上螺絲,。

  諸如此類，相信很多人都遇到過這類情況,，這是我遇到過的實際問題,，現分享給大家希望大家能夠引以為鑒,，一定要仔細檢查，反復檢查,。下面我簡要介紹不同芯片之間的引腳間距，需要注意的問題：

  兩引腳之間的間距：雙列,、單列直插式一般多為2.54±0.25mm,，其次有2mm（多見于單列直插式）、1.778±0.25mm（多見于縮型雙列直插式）,、1.5±0.25mm,，或1.27±0.25mm(多見于單列附散熱片或單列V型)、1.27±0.25mm(多見于雙列扁平封裝),、1±0.15mm(多見于雙列或四列扁平封裝),、0.8±0.05～0.15mm(多見于四列扁平封裝)、0.65±0.03mm(多見于四列扁平封裝),。

  SOP：SmallOutlinePackage小外型封裝厚度和腳的間距正常的貼片

  SSOP：ShrinkSmall-OutlinePackage縮小外型封裝，厚度正常腳是密腳的,。引腳中心距小于1.27mm的SOP也稱為SSOP

  TSOP：ThinSmall-OutlinePackage薄型小尺寸封裝,，薄體的腳間距正常的。裝配高度不到1.27mm的SOP也稱為TSOP,。

  TSSOP：ThinShrinkSmall-OutlinePackage薄型縮小外型封裝,，薄體的腳是密腳的。

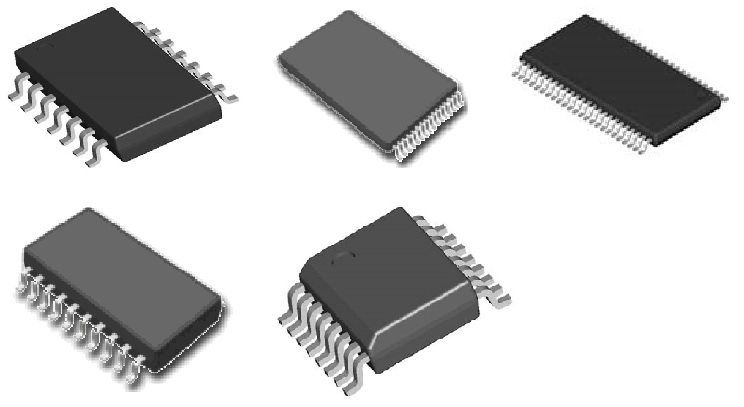

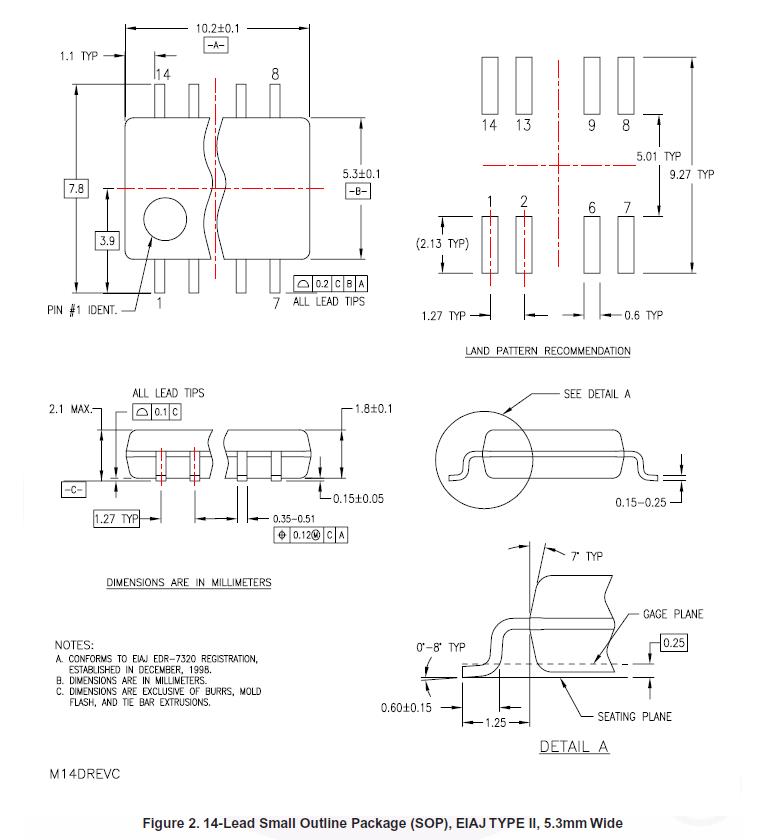

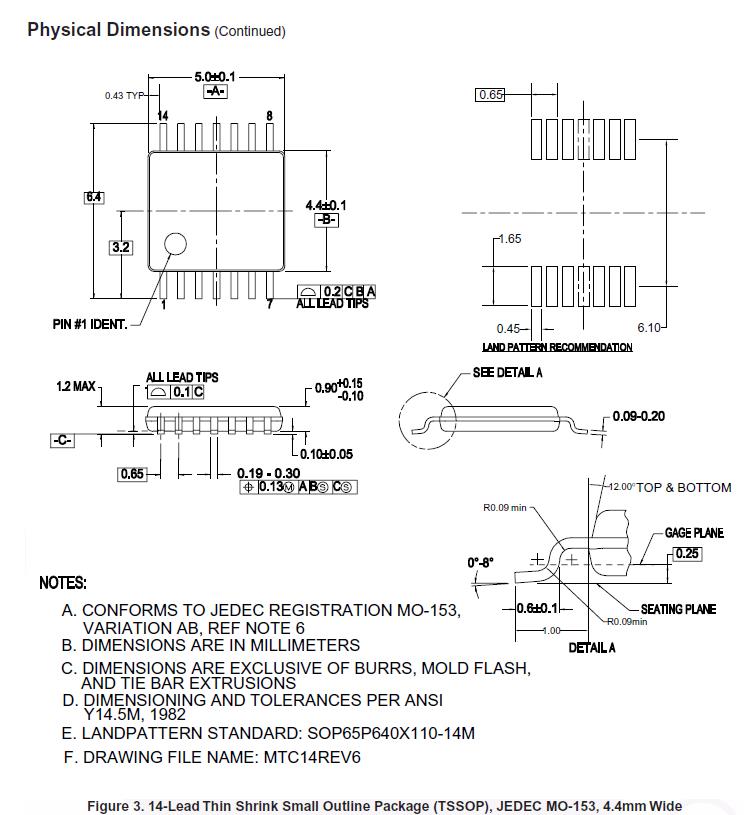

  大家看看下面的芯片圖,，你能判斷出每個芯片分別是哪種封裝么,？可參考下圖分別對SOP和TSSOP封裝的尺寸描述,。
