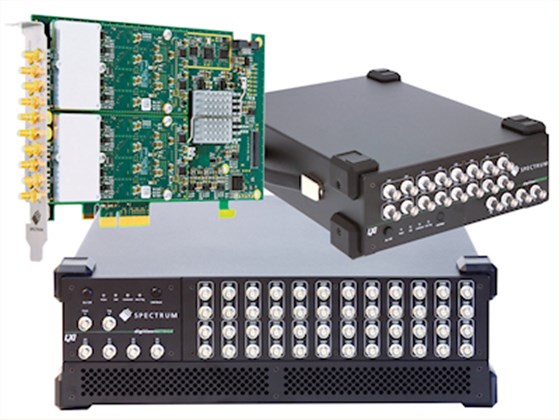

Spectrum已發布11種新的數字化儀產品,，專門用于捕獲和分析DC至2MHz頻率范圍內的電子信號,。產品以1kS/s至5MS/s的速率提供信號采集,，并具有16位分辨率,，幾乎可用于傳感器將機械性能（如振動，加速度,，壓力,，位移等）轉化為電信號的任何應用,。11種數字化儀有兩種格式：2至8個通道的PCIe卡和4至48個通道的LXI以太網儀器,。

卡和機箱

PCIe卡直接可以插入PC內,，將其轉變?yōu)楣δ軓姶蟮臄?shù)據采集系統或數據記錄儀。M2p.591x系列的四個新型號提供2,、4或8個通道，還可以將多達16個卡連接在一起,，以創建具有多達128個完全同步通道的大型系統,。基于LXI的產品是公司NETBOX系列的一部分,。它們提供與PCIe卡類似的功能,，但通過一條簡單的以太網電纜連接到PC或系統網絡,。NETBOX有兩種尺寸。小型DN2.591產品提供4,、8或16個通道,，較大的DN6.591產品提供24、32,、40或48個通道,。DN2.591產品的體積小巧，配有可選的12V/24V電源,，幾乎可以在任何地方部署,。DN6.591單元的高通道密度使其非常適合需要采集和分析多個信號的情況（例如來自傳感器，換能器或天線陣列的信號）,。

靈活的通用設計

為了確保新的數字轉換器可以在盡可能多的應用中使用,，通道輸入提供了極大的多功能性。每個器件都有其自己的16位ADC和一個完全可編程的放大器,，其輸入范圍在±200mV至±10V內,。該功能使其可以輕松捕獲相同大小的信號。所有通道均具有用于單極性測量的可編程輸入失調,，以及可選的輸入端（50Ohm和1MOhm）,。必要時，數字化儀甚至可以配置為單端或差分通道測量模式,。

靈活性并不意味著放棄準確性,。數字化儀通過結合板載校準，高精度采樣時鐘,，低噪聲放大器設計,，內部數字濾波和較低采樣率的平均，可以產生出色的結果,，提供出色的動態性能,，如信噪比（SNR）高達86dB且無雜散動態范圍（SFDR）優于103dB的產品所表現的。這種性能使用戶可以放心地進行測量,。

板載大容量存儲器（每張卡最高512MSamples）更容易捕獲快速和慢速事件,，各種智能觸發功能和采集模式也是如此。觸發故障信號,，如毛刺,、尖峰、突發信號或出現特定模式時,，都可以以最有效的方式將波形存儲到內存中,。支持瞬態捕獲，多次（突發）記錄，門控采樣,，ABA采樣和數據流（FIFO）模式,。在FIFO模式下，所獲取的數據可以直接發送到PC,。由CPU處理,，存儲在PC內存中或發送到GPU（僅PCIe卡）以進行數據密集型信號處理。PCIe卡支持高達700MB/s傳輸速度的數據流,，而LXI儀器使用Gbit以太網以高達100MB/s速度傳輸數據流,。

混合模式測試

所有數字化儀均的標準配置包含4條多功能I/O線。這些線可以作為同步數字輸入,，異步I/O線,，狀態線甚至其他觸發器輸入運行。在PCIe卡上,，有一個選項可以為模擬數據添加額外的16條同步數字線路,。這樣一來，共有20條完全可編程的I/O線可以用作同步數字輸入,。該選項在用戶需要測試包含模擬和數字接口的設備（例如微控制系統）的情況下特別有用,。

Spectrum的CTO OliverRovini說："這些新數字化儀提供了一套獨特的功能，任何機電系統工作的工程師和科學家都會對此感興趣,。它可以在機器人,、控制系統開發、聲學,、材料測試,、通信或一般產品工程領域進行。通過如此廣泛的數字化配置選擇,，可以定制頻譜系統,，以匹配幾乎任何必需的信號測試設置。

易于編程和簡單的遠程控制

所有Spectrum數字化儀都是完全可編程的,。用戶可以用任何流行的語言編寫自己的控制程序,，包括C++，VB.NET,，C＃,，J＃，Delphi,，Java和Python,，并支持第三方軟件工具（如LabVIEW和MATLAB）。另外,，用戶只需運行Spectrum自己的軟件SBench 6,SBench 6使用戶通過簡單易用的界面,，控制硬件的所有模式和設置。該軟件具有用于數據分析和存檔的大量內置功能。其中包括FFT分析,，XY顯示，功能解釋器,，參數測量,，將數據導出為ASCII，Wave,，MATLAB格式,，注釋功能（用于注釋信號或顯示），甚至是簡單的報告和打印輸出功能,。
